杂质过滤和分离

若密封介质中带有杂质或输送介质的管道有铁锈等固体颗粒都会给机械密封带来极大危害，采用过滤或分离是一种积极措施。经过滤或分离后，介质中允许含有最大颗粒与主机的用途、运转条件有关。通常，泵用机械密封最大允许颗粒为25~100μm，高速运转压缩机为10~25μm。

名称

结　构　图

特点及应用

Y

形

过

滤

器

Y 形过滤器应用在冲洗或循环管道中，含有颗粒的介质从 a 端进入，由过滤网内侧通过过滤网，杂质被堵在过滤网内侧，清洁介质由过滤网外侧出来，从 b 端流出，达到清除杂质的目的

磁

性

过

滤

器

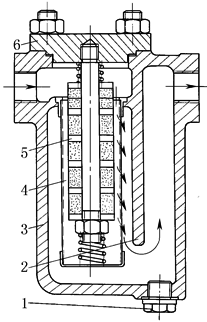

1—排液螺塞；2—导向板；3—壳体；

4—过滤筛网；5—磁套；6—壳盖

磁性过滤器在冷却循环管道上使用。它不但可以把铁屑吸附在磁套 5 上，而且过滤筛网 4 还可以把其他杂质过滤并定期清理。通常，管道上需并联安装两个过滤器，进、出口管端需装设阀门，以便交替清理使用而不必停车。打开壳盖 6 便可以快速更换磁套和过滤筛网

液力旋流器⌒又称旋液分离器)

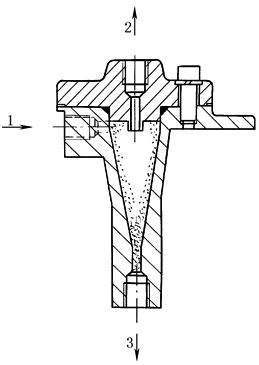

1—含杂质介质入口；2—清净介质出口；3—杂质出口

它的入口 1 布置在内锥体的切线位置，泥、砂、杂质在锥体中依靠旋涡和重力作用进行分离，清洁介质自上方清净介质出口 2 进入密封腔，杂质从下面杂质出口 3 排出。这种分离器通常可以分离出去95%~99.5%的杂质，例如在0.7MPa压力条件下，对含砂水进行分离，当粒度为0.25μm时，分离率为96%~99.2%
