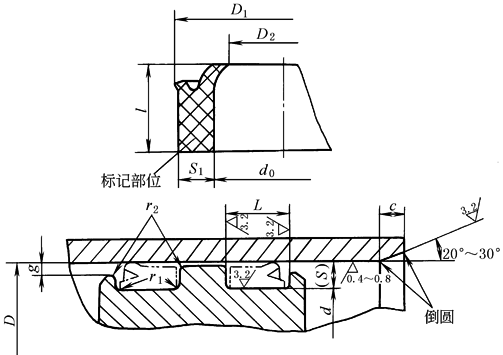

气缸活塞密封用QY型密封圈(JB/T 6657—1993) mm |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
适用范围：以压缩空气为介质、温度-20~80℃、压力小于等于1.6MPa的气缸。 材料：聚氨酯橡胶(HG/T 2810Ⅱ类材料)，见表往复运动密封圈材料 标记示例：D＝100mm，d＝90mm，S＝5mm的气缸用QY型密封圈，标记为 密封圈 QY100×90×5 JB/T 6657—1993 |
|||||||||||||||||
|
D
(H10) |
密 封 圈 |
沟 槽 |
||||||||||||||||
|
d0 |
S1 |
D1 |
D2 |
l |
S |
d |
|
c ≥ |
r1 ≤ |
r2 ≤ |
g |
|||||||
|
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
|||||||
|
40 |
31 |
+0.10 -0.30 |
4 |
-0.05 -0.30 |
41.2 |
|
30 |
|
8 |
+0.20 -0.10 |
4 |
32 |
+0.06 -0.11 |
9 |
2 |
0.3 |
0.3 |
0.5 |
|
50 |
41 |
51.2 |
40 |
42 |
||||||||||||||
|
63 |
52 |
+0.20 -0.50 |
5 |
-0.08 -0.30 |
64.4 |
|
51 |
|
12 |
+0.30 -0.15 |
5 |
53 |
+0.11 -0.14 |
13 |
2.5 |
0.4 |
0.4 |
1 |
|
80 |
69 |
81.4 |
68 |
70 |
||||||||||||||
|
90 |
79 |
91.4 |
78 |
80 |
||||||||||||||
|
100 |
89 |
101.4 |
88 |
90 |
||||||||||||||
|
110 |
99 |
111.4 |
98 |
100 |
||||||||||||||
|
125 |
114 |
126.4 |
|
113 |
115 |
|||||||||||||
|
140 |
129 |
141.4 |
128 |
130 |
||||||||||||||
|
160 |
149 |
161.4 |
148 |
150 |
||||||||||||||
|
180 |
164 |
+0.20 -0.30 |
7.5 |
-0.10 -0.30 |
181.6 |
|
162 |
|
16 |
+0.40 -0.20 |
7.5 |
165 |
+0.14 -0.17 |
17 |
4 |
0.6 |
0.6 |
1.5 |
|
200 |
184 |
201.6 |
182 |
185 |
||||||||||||||
|
220 |
204 |
221.6 |
202 |
205 |
||||||||||||||
|
250 |
234 |
251.6 |
232 |
235 |
||||||||||||||
|
320 |
304 |
321.6 |
302 |
305 |
||||||||||||||
|
400 |
379 |
+0.20 -1.20 |
10 |
-0.12 -0.36 |
402 |
|
377 |
|
20 |
+0.60 -0.20 |
10 |
380 |
+0.17 -0.20 |
21 |
5 |
0.8 |
0.8 |
2 |
|
500 |
479 |
502 |
477 |
480 |
||||||||||||||
|
630 |
609 |
632 |
607 |
610 |
||||||||||||||
