往复运动用橡胶防尘密封圈(GB/T10708.3-2000)

<- 上一项下一项 ->

A型防尘圈

往复运动用橡胶防尘密封圈(GB/T10708.3-2000)分页导航

本页导航 广告链接

A型防尘圈

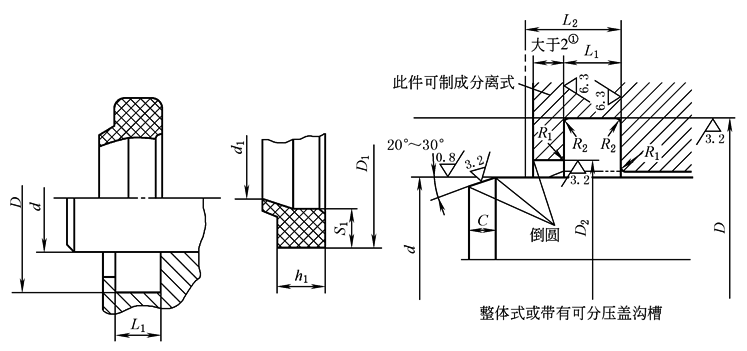

A型防尘圈(GB/T 10708.3—2000)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
A型防尘圈是一种单唇无骨架橡胶密封圈，起防尘作用。
标记示例： A型防尘密封圈、密封腔体，内径100mm，外径115mm，密封腔体轴向长度9.5mm，标记为防尘密封圈　FA100×115×9.5　GB/T 10708.3—2000 B型防尘密封圈用FB表示；C型防尘密封圈用FC表示
d	D				d₁		D₁		S₁		h₁		D₂		L₂	R₁	R₂	C
d	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	≤	≤	≤	≥
6	14		5		4.6	±0.15	14	±0.15	3.5	±0.15	5		11.5		8	0.3	0.5	2
8	16				6.6		16						13.5
10	18				8.6		18						15.5
12	20				10.6		20						17.5
14	22				12.5	±0.25	22						19.5
16	24				14.5		24						21.5
18	26				16.5		26						23.5
20	28				18.5		28						25.5
22	30				20.5		30						27.5
25	33				23.5		33						30.5
28	36				26.5		36						33.5
32	40				30.5		40						37.5
36	44				34.5		44						41.5
40	48				38.5		48						45.5
45	53				43.5		53						50.5
50	58				48.5		58						55.5
56	66		6.3		54		66	±0.35	4.3		6.3		63
60	70				58		70						67		10	0.4		2.5
63	73				61		73						70
70	80				68	±0.35	80						77
80	90				78		90						87
90	100				88		100						97
100	115		9.5		97.5	±0.45	115	±0.45	6.5		9.5		110		14	0.6		4
110	125				107.5		125						120
125	140				122.5		140						135
140	155				137.5		155						150
160	175				157.5		175						170
180	195				167.5	±0.60	195	±0.60					190
200	215				197.5		215						210
220	240		12.5		217		240		8.7		12.5		233.5		18	0.8	0.9	5
250	270				247		270						263.5
280	300				277	±0.90	300	±0.90					293.5
320	340				317		340						333.5
360	380				357		380						373.5
① 标准中为L(L＝L₁)，可能有误。
