管法兰用聚四氟乙烯包覆垫片(GB/T13404-1992)

管法兰用聚四氟乙烯包覆垫片(GB/T 13404—1992)
剖切型(S型)和机加工型(M型)包覆垫片

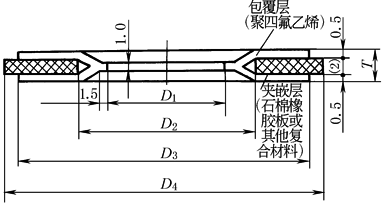

S 型													适用范围：公称压力PN≤5.0 MPa、工作温度0~150℃腐蚀性介质或高清洁度要求的突面及平面管法兰。标记示例：公称通径50mm、公称压力1.0MPa的剖切型聚四氟乙烯包覆垫片，标记为 S-50-1.0　GB/T 13404—1992 泄漏量：在规定的试验条件下，允许泄漏量为1×10^-³cm³/s。

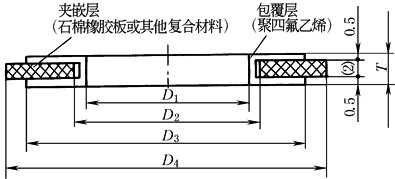

M 型													标记示例：公称通径50mm、公称压力1.0MPa的机加工型聚四氟乙烯包覆垫片，标记为 M-50-1.0　GB/T 13404—1992 泄漏量：在规定的试验条件下，允许泄漏量为1×10^-³cm³/s。
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称通径 DN	包覆层内径D₁ (H14)		嵌入层内径D₂				包覆层外径 D_3min		垫片外径D₄(h14)														垫片厚度 T
			S 型		M 型				公称压力PN/MPa
			S 型		M 型				0.6		1.0		1.6		2.0		2.5		4.0		5.0
10	17		26		20		36		39		46		46		—		46		46		—		3
15	21		30		24		40		44		51		51		46.5		51		51		52.5
20	27		36		30		50		54		61		61		56.0		61		61		66.5
25	34		43		37		60		64		71		71		65.5		71		71		73.0
32	43		52		46		70		76		82		82		75.0		82		82		82.5
40	48		57		51		80		86		92		92		84.5		92		92		94.5
50	60		69		63		92		96		107		107		104.5		107		107		111.0
65	76		85		79		110		116		127		127		123.5		127		127		129 .0
80	89		98		92		126		132		142		142		136.5		142		142		148 .5
100	114		123		117		151		152		162		162		174.5		168		168		180.0
125	140		149		143		178		182		192		192		196.0		194		194		215.0
150	168		177		171		206		207		218		218		221.5		224		224		250.0
200	219		228		222		260		262		273		273		278.5		284		290		306.0
250	273		282		276		314		317		328		329		338.0		340		352		360.5
300	324		333		327		365		373		378		384		408.0		400		417		421.0
350	356		365		359		412		423		438		444		449.0		457		474		484.5

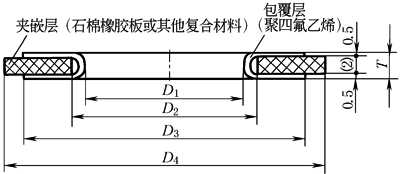

折包型(F型)包覆垫片
													适用范围：公称压力PN≤5.0MPa、工作温度0~150℃腐蚀性介质或高清洁度要求的突面及平面管法兰。标记示例：公称通径50mm、公称压力1.0MPa的折包型聚四氟乙烯包覆垫片，标记为 F-50-1.0GB/T 13404—1992 泄漏量：在规定的试验条件下，允许泄漏量1×10^-³mL/s。
表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称通径 DN		包覆层内径Ｄ₁ (H14)		嵌入层内径 D₂		包覆层外径 D₃min		垫片外径D₄(h14)														垫片厚度 T
								公称压力 PN/MPa
								0.6		1.0		1.6		2.0		2.5		4.0		5.0
200		219		223		260		262		273		273		278.5		284		290		306.0		3
250		273		277		314		317		328		329		338.0		340		352		360.5
300		324		328		365		373		378		384		408.0		400		417		421.0
350		356		360		412		423		438		444		449.0		457		474		484.5
400		407		411		469		473		489		495		513.0		514		546		538.5
450		457		461		528		528		539		555		548.0		564		571		595.5
500		508		512		578		578		594		617		605.0		624		628		653.0
600		610		614		679		679		695		734		716.5		731		747		774.0
