V形密封圈

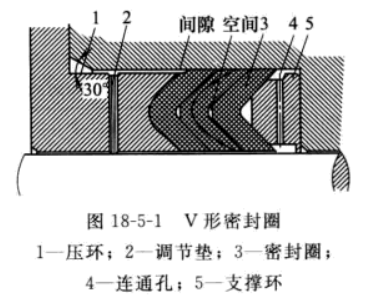

V形密封圈是一种唇形密封圈，主要用于往复运动，作活塞或活塞杆的密封。V形圈的唇口有“自 封”作用。其结构如图18-5-1所示。
V形圈有如下特点：
① 密封性能良好；
② 允许一定的偏心载荷和偏心运动；
③ 可以多圈重叠使用，并通过调节压紧力来获得最佳密封效果；
④ 耐冲击压力和振动压力；
⑤ 当填料不能从轴向装入时，可以开切口使用，只要安装时将切口互相错开，不影响密封效果。
V形圈密封适用于液压油、水和乳化液等介质, 使用压力可达40MPa以上，表面线速度可在0.5m/s, 使用温度可在-30~120℃范围内。如采用塑料支承环时，使用温度一般不高于100℃。在高温或在特种液压油如耐燃油中，必须使用夹织物橡胶圈；使用温度-50~140℃时，可采用棉帆布氟橡胶；若用石棉氟橡胶，使用温度可为-50~160℃,短时期内可达200℃。

单向密封橡胶圈使用条件(摘自GB/T 10708.1-2000)

密封圈结构形式 往复运动速度/(m/s) 间隙f/mm 工作压力范围/MPa
Y形橡胶密封圈 0.5 0.2 0～15
Y形橡胶密封圈 0.5 0.1 0～20
Y形橡胶密封圈 0.15 0.2 0～20
Y形橡胶密封圈 0.15 0.1 0～15
蕾形橡胶密封圈 0.5 0.3 0～25
蕾形橡胶密封圈 0.5 0.1 0～45
蕾形橡胶密封圈 0.15 0.3 0～30
蕾形橡胶密封圈 0.15 0.1 0～50
V形组合密封圈 0.5 0.3 0～20
V形组合密封圈 0.5 0.1 0～40
V形组合密封圈 0.15 0.3 0～25
V形组合密封圈 0.15 0.1 0～60

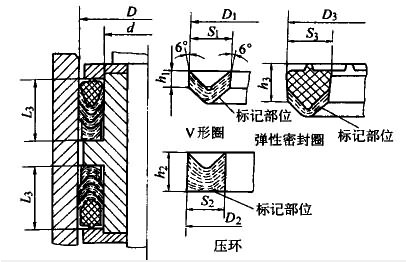

活塞L3密封沟槽用V形组合密封圈结构型式、尺寸和公差(摘自GB/T 10708.1-2000)

注：本表的单位是mm。

D ｄ L3 外径 宽度 高度 V形圈数量
D1 D2 D3 极限偏差 S1 S2 S3 极限偏差 h1 h2 h3 极限偏差
20 10 16 20.6 19.7 20.8 ±0.22 5.6 4.7 5.8 ±0.15 3 6 6.5 ±0.20 1
25 15 16 25.6 24.7 25.8 ±0.22 5.6 4.7 5.8 ±0.15 3 6 6.5 ±0.20 1
32 22 16 32.6 31.7 32.8 ±0.22 5.6 4.7 5.8 ±0.15 3 6 6.5 ±0.20 1
40 30 16 40.6 39.7 40.8 ±0.22 5.6 4.7 5.8 ±0.15 3 6 6.5 ±0.20 1
50 40 16 50.6 49.7 50.8 ±0.22 5.6 4.7 5.8 ±0.15 3 6 6.5 ±0.20 1
56 46 16 56.6 55.7 56.8 ±0.22 5.6 4.7 5.8 ±0.15 3 6 6.5 ±0.20 1
63 53 16 63.6 62.7 63.8 ±0.22 5.6 4.7 5.8 ±0.15 3 6 6.5 ±0.20 1
50 35 25 50.7 49.5 51.1 ±0.22 8.2 7 8.6 ±0.15 4.5 7.5 8 ±0.20 2
56 41 25 56.7 55.5 57.1 ±0.22 8.2 7 8.6 ±0.15 4.5 7.5 8 ±0.20 2
63 48 25 63.7 62.5 64.1 ±0.22 8.2 7 8.6 ±0.15 4.5 7.5 8 ±0.20 2

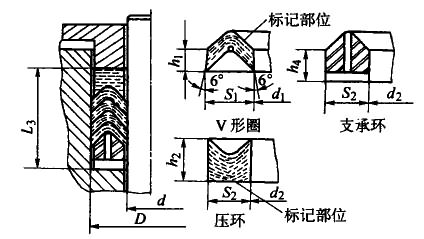

活塞杆L3密封沟槽结构型式及V形圈、压环、支承环尺寸和公差(摘自GB/T 10708.1-2000)

注：本表的单位是mm。

d Ｄ L3 内径 宽度 高度 V形圈数量
d1 d2 极限偏差 S1 S2 极限偏差 h1 h2 h4 极限偏差
6 14 14.5 5.5 6.3 ±0.18 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
8 16 14.5 7.5 8.3 ±0.18 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
10 18 14.5 9.5 10.3 ±0.18 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
12 20 14.5 11.5 12.3 ±0.18 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
14 22 14.5 13.5 14.3 ±0.18 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
16 24 14.5 15.5 16.3 ±0.18 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
18 26 14.5 17.5 18.3 ±0.22 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
20 28 14.5 19.5 20.3 ±0.22 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
22 30 14.5 21.5 22.3 ±0.22 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
25 33 14.5 24.5 25.3 ±0.22 4.5 3.7 ±0.15 2.5 6 3 ±0.20 2
10 20 16 9.4 10.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
12 22 16 11.4 12.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
14 24 16 13.4 14.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
16 26 16 15.4 16.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
18 28 16 17.4 18.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
20 30 16 19.4 20.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
22 32 16 21.4 22.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
25 35 16 24.4 25.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
28 38 16 27.4 28.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
32 42 16 31.4 32.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
36 46 16 35.4 36.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
40 50 16 39.4 40.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
45 55 16 44.4 45.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
50 60 16 49.4 50.3 ±0.22 5.6 4.7 ±0.15 3 6.5 3 ±0.20 2
28 43 25 27.3 28.5 ±0.22 8.2 7 ±0.15 4.5 8 3 ±0.20 3
32 47 25 31.3 32.5 ±0.22 8.2 7 ±0.15 4.5 8 3 ±0.20 3
36 51 25 35.3 36.5 ±0.22 8.2 7 ±0.15 4.5 8 3 ±0.20 3
40 55 25 39.3 40.5 ±0.22 8.2 7 ±0.15 4.5 8 3 ±0.20 3
45 60 25 44.3 45.5 ±0.22 8.2 7 ±0.15 4.5 8 3 ±0.20 3
50 65 25 49.3 50.5 ±0.22 8.2 7 ±0.15 4.5 8 3 ±0.20 3
56 71 25 55.3 56.6 ±0.22 8.2 7 ±0.15 4.5 8 3 ±0.20 3
63 78 25 62.3 63.6 ±0.22 8.2 7 ±0.15 4.5 8 3 ±0.20 3
70 85 25 69.3 70.5 ±0.28 8.2 7 ±0.15 4.5 8 3 ±0.20 3
80 95 25 79.3 80.5 ±0.28 8.2 7 ±0.15 4.5 8 3 ±0.20 3
90 105 25 89.3 90.5 ±0.28 8.2 7 ±0.15 4.5 8 3 ±0.20 3
56 76 32 55.2 56.6 ±0.22 10.8 9.4 ±0.15 6 10 3 ±0.20 3
63 83 32 62.2 63.6 ±0.22 10.8 9.4 ±0.15 6 10 3 ±0.20 3
70 90 32 69.2 70.6 ±0.28 10.8 9.4 ±0.15 6 10 3 ±0.20 3
80 100 32 79.2 80.6 ±0.28 10.8 9.4 ±0.15 6 10 3 ±0.20 3
90 110 32 89.2 90.6 ±0.28 10.8 9.4 ±0.15 6 10 3 ±0.20 3
100 120 32 99.2 100.6 ±0.28 10.8 9.4 ±0.15 6 10 3 ±0.20 3
110 130 32 109.2 110.6 ±0.28 10.8 9.4 ±0.15 6 10 3 ±0.20 3
125 145 32 124.2 125.6 ±0.35 10.8 9.4 ±0.15 6 10 3 ±0.20 3
140 165 32 139.2 140.6 ±0.35 10.8 9.4 ±0.15 6 10 3 ±0.20 3
100 125 40 99 100.6 ±0.35 13.5 11.9 ±0.15 6 12 3 ±0.20 4
110 135 40 109 110.6 ±0.35 13.5 11.9 ±0.15 6 12 3 ±0.20 4
125 150 40 124 125.6 ±0.35 13.5 11.9 ±0.15 6 12 3 ±0.20 4
140 160 40 139 140.6 ±0.35 13.5 11.9 ±0.15 6 12 3 ±0.20 4
160 185 40 159 160.6 ±0.35 13.5 11.9 ±0.15 6 12 3 ±0.20 4
180 205 40 179 180.6 ±0.45 13.5 11.9 ±0.15 6 12 3 ±0.20 4
200 225 40 199 200.6 ±0.45 13.5 11.9 ±0.15 6 12 3 ±0.20 4
160 190 50 158.8 160.8 ±0.35 16.2 14.2 ±0.20 6.5 14 3 ±0.25 5
180 210 50 178.8 180.8 ±0.45 16.2 14.2 ±0.20 6.5 14 3 ±0.25 5
200 230 50 198.8 200.8 ±0.45 16.2 14.2 ±0.20 6.5 14 3 ±0.25 5
220 250 50 218.8 220.8 ±0.45 16.2 14.2 ±0.20 6.5 14 3 ±0.25 5
250 280 50 248.8 250.8 ±0.45 16.2 14.2 ±0.20 6.5 14 3 ±0.25 5
280 310 50 278.8 280.8 ±0.60 16.2 14.2 ±0.20 6.5 14 3 ±0.25 5
320 360 63 318.4 321 ±0.60 21.6 19 ±0.25 7 15.5 4 ±0.25 6
360 400 63 358.4 361 ±0.60 21.6 19 ±0.25 7 15.5 4 ±0.25 6
