迷宫密封设计

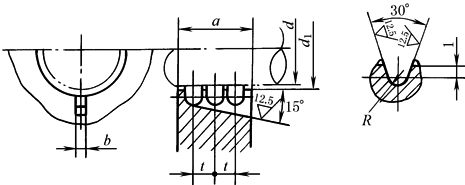

表1　　　　　　　　　　　　　　　　　　　　　迷宫式密封槽(JB/ZQ 4245—1997)　　　　　　　　　　　　　　　　　　　　　　mm

轴径d

R

t

b

a_min

d₁

n

(槽数)

25~80

＞80~120

＞120~180

＞180

1.5

2

2.5

3

4.5

6

7.5

9

4

5

6

7

nt+R

d+1

一般n＝2~４

常用n＝3

注：在个别情况下，R，t，b可不按轴径选用。

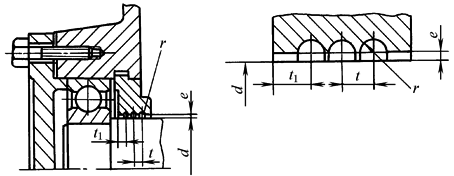

表2　　　　　　　　　　　　　　　　　　　　　　　　　　径向密封槽　　　　　　　　　　　　　　　　　　　　　　　　　mm

d

10~50

50~80

80~110

110~180

＞180

r

1

1.5

2

2.5

3

e

0.2

0.3

0.4

0.5

0.5

t

t＝3r

t₁

t₁＝2r

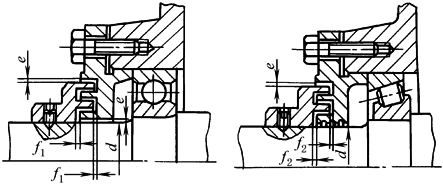

表3　　　　　　　　　　　　　　　　　　　　　　　　　　轴向密封槽　　　　　　　　　　　　　　　　　　　　　　　　　mm

d

e

f₁

f₂

10~50

0.2

1

1.5

＞50~80

0.3

1.5

2.5

＞80~110

0.4

2

3

＞110~180

0.5

2.5

3.5
