磁粉离合器

离合器基本性能参数

型 号

公称转矩

T_n

/N·m

75℃时线圈

许用同

步转速

n_p

/r·min^-1

飞轮矩

GD²

/N·m²

自冷式

风冷式

液冷式

最大电压

U_m

/V

最大电流

I_m

/V

时间常数

T_ir

/s

许用滑

差功率

P_p

/W

许用滑

差功率

P_p

/W

风 量

/m³·min^-1

许用滑

差功率

P_p

/W

液 量

/L·min^-1

FL0.5□

0.5

24

≤0.40

≤0.035

1500

4×10^-4

≥8

—

—

—

—

FL1□

1

≤0.54

≤0.040

1.7×10^-3

≥15

—

—

—

—

FL2.5□

2.5

≤0.64

≤0.052

4.4×10^-3

≥40

—

—

—

—

FL5□

5

≤1.2

≤0.066

10.8×10^-3

≥70

—

—

—

—

FL10□

10

≤1.4

≤0.11

2×10^-2

≥110

≥200

0.2

—

—

FL25□.□/□

25

≤1.9

≤0.11

7.8×10^-2

≥150

≥340

0.4

—

—

FL50□.□/□

50

≤2.8

≤0.12

2.3×10^-1

≥260

≥400

0.7

1200

3.0

FL100□.□/□

100

≤3.6

≤0.23

8.2×10^-1

≥420

≥800

1.2

2500

6.0

FL200□.□/□

200

≤3.8

≤0.33

1000

2.53

≥720

≥1400

1.6

3800

9.0

FL400□.□/□

400

≤5.0

≤0.44

6.6

≥900

≥2100

2.0

5200

15

FL630□.□/□

630

80

≤1.6

≤0.47

15.4

≥1000

≥2300

2.4

—

—

FL1000□.□/□

1000

≤1.8

≤0.57

750

31.9

≥1200

≥3900

3.2

—

—

FL2000□.□/□

2000

≤2.2

≤0.80

94.6

≥2000

≥8300

5.0

—

—

注：1．型号表示方法及示例

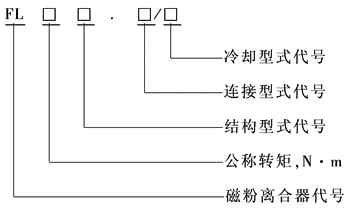

型号示例：

例1　公称转矩50N·m、柱形转子、轴输入、轴输出、双止口支撑自冷式离合器型号为：　FL50

例2　公称转矩100N·m、柱形转子、轴输入、轴输出、双止口支撑风冷式离合器型号为： FL100/F

例3　公称转矩25N·m、杯形转子、法兰盘输入、空心轴输出、空心轴(或单止口)支撑自冷式离合器型号为： FL25B.K

例4　公称转矩200N·m、筒形转子、轴输入、轴输出、机座支撑液冷式离合器型号为： FL200T.J/Y

2．标记方法及示例：

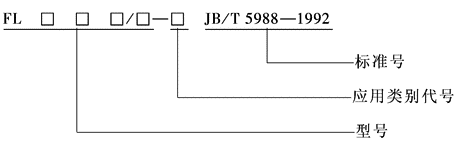

标记示例：

例1　公称转矩12N·m、杯形转子、法兰盘输入、空心轴输出、空心轴(或单止口)支撑自冷式离合器，用于一般连接，标记为：

FL12B.K　JB/T 5988—1992

例2　公称转矩200N·m、柱形转子、轴输入、轴输出、双止口支撑自冷式离合器，用于快速离合，标记为：

FL200—G　JB/T 5988—1992
