磁粉离合器

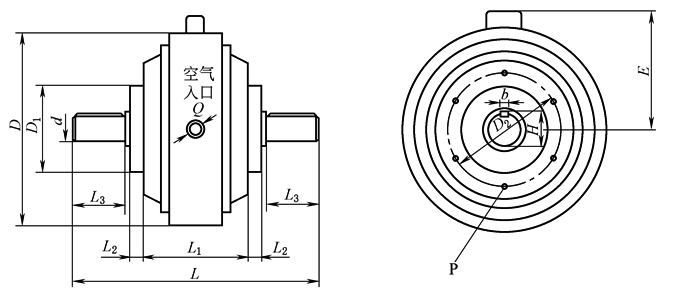

FL型磁粉离合器外形尺寸及性能

尺寸

/mm

代号

型号

L

L₁

L₂

L₃

D

D₁

D₂

P

键

E

Q

直径

数量

深度

H

()

b

(p7)

d

(h7)

FL6

164

80

10

22

136

50

60

M4

6

10

13.5

4

12

93

M12

FL12

194

94

12

28

150

60

76

M5

6

12

17

5

15

100

M14×1.5

FL25

223

103

12

36

170

72

86

M5

6

12

22.5

6

20

115

ZG¹/4″

FL50

286

118

14

58

195

75

100

M6

6

15

28

8

25

128

M14×1.5

FL100

304

134

15

58

240

100

130

M10

6

16

33

8

30

150

ZG¹/4″

FL200

380

176

20

70

300

114

136

M10

6

20

38

10

35

180

ZG¹/4″

FL400

472

230

19

90

350

128

148

M12

6

20

43

12

40

207

M16

性能

型号

线圈(20℃)

允许滑差功率

最高允

许转速

/r·min^-1

磁粉质量

/g

额定

转矩

/N·m

电压

/V

电流

/A

阻抗

/Ω

自冷

/W

空压气冷

压力

/kPa

流量

/m3·min^-1

散热率

/W

FL6

6

24

0.89

27

70

20

0.15

120

1500

15

FL12

12

24

1

24

120

30

0.2

180

1500

28

FL25

25

24

1.25

19.2

130~230

50

0.4

300

1500

30

FL50

50

24

2

12

150~250

100

0.6

380

1500

42

FL100

100

24

2.25

10.7

230~350

140

1.1

600

1500

77

FL200

200

24

2.5

9.6

400~600

150

1.6

1000

1500

133

FL400

400

24

3.83

6.3

600~1000

160

2

1600

1500

230

注：生产厂家为山东莱州市磁粉离合器厂，电话0535-2754132；北京古德高机电技术有限公司，电话010-85372140｡

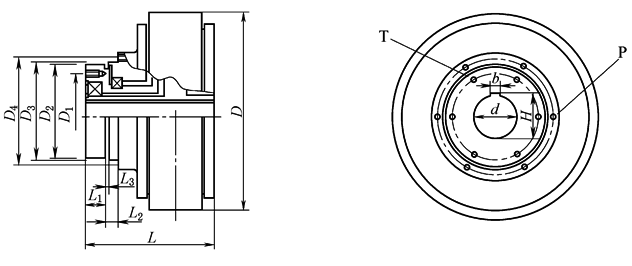

FL-K型空心轴磁粉离合器外形的尺寸及性能

尺寸

/mm

代号

型号

L

L₁

L₂

L₃

D

D₁

D₂

D₃

D₄

P

T

孔

直径

数量

深度

直径

数量

深度

H

()

b

d

(H7)

FL25K

120

20

14

4

182

71

80

82

91

M6

6

8

M5

6

10

28.3

8

25

FL50K

142

22

14

2

218

85

95

97

110

M6

6

12

M6

6

15

33.3

8

30

FL100K

176

25

18

3

290

105

125

128

145

M8

6

12

M8

6

20

38.3

10

35

FL200K

200

28

22

5

335

125

140

145

165

M10

6

20

M8

6

20

48.8

14

45

性能

型号

额定转矩

/N·m

线圈(75℃)

允许滑差功率

/W

100~1000r/min

允许转速

/r·min^-1

磁粉质量

/g

电流

/A

功率

/W

阻抗

/Ω

FL-25K

25

1.9

45.6

12.63

150~230

1500

27

FL-50K

50

1.6

38.4

15

180~250

1500

46

FL-100K

100

2.3

55.2

10.43

230~350

1500

95

FL-200K

200

2.6

62.4

9.23

400~600

1500

170

注：生产厂家为山东莱州市磁粉离合器厂，电话0535-2754132；北京古德高机电技术有限公司，电话010-85372140｡

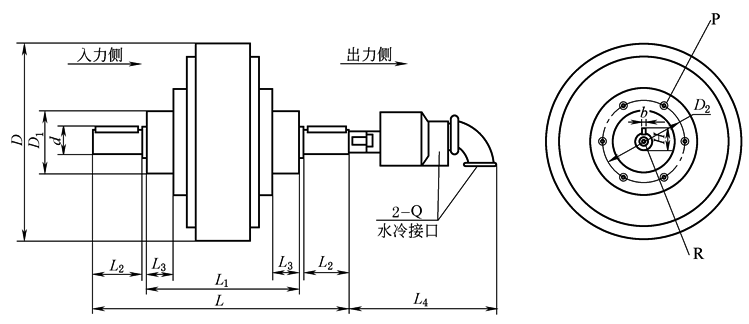

FL-cm2型水冷磁粉离合器外形的尺寸及性能

尺寸

/mm

代号

型号

L

L₁

L₂

L₃

L₄

D

D₁

D₂

P

Q

R

轴

直径

数量

深度

直径

深度

H

b

(p7)

d

(h7)

FL50cm2

294

172

55

30

150

219

74

100

M6

6

10

1/2

M6

12

FL100cm2

360

216

65

28

150

278

100

140

M10

6

15

1/2

M10

20

33

8

30

FL200cm2

408

250

69

30

150

327

110

150

M10

6

15

1/2

M10

20

38

10

35

FL400cm2

500

291

92

35

190

398

130

200

M12

8

20

1/2

M10

20

48.5

14

45

性能

(额定

电压

DC

/24V)

型号

额定转矩

/N·m

线圈(75℃)

允许滑差功率/W

允许转速

/r·min^-1

磁粉质量

/g

电流

/A

功率

/W

阻抗

/Ω

水量

/L·min^-1

散热率

/W

FL50cm2

50

2.15

51.5

11.16

3

1200

1500

65

FL100cm2

100

2.4

57.6

10

6

2500

1500

150

FL200cm2

200

2.7

64.8

8.89

9

3500

1500

225

FL400cm2

400

3.8

91

6.3

15

5000

1500

330

注：生产厂家为山东莱州市磁粉离合器厂，电话0535-2754132；北京古德高机电技术有限公司，电话010-85372140｡
