液压离合器的计算
液压离合器的计算
|
液压离合器的计算 |
|||
|---|---|---|---|
|
|
|||
|
计 算 项 目 |
计 算 公 式 |
说 明 |
|
|

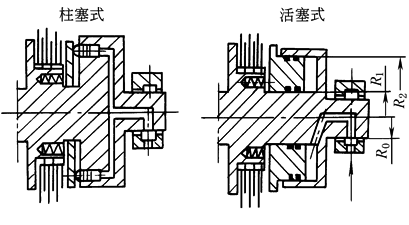

柱塞式 |
柱塞缸压紧力 |
|
Pg——油缸工作压力，一般取Pg＝0.5～2MPa △P——压力损失，MPa，一般取△P＝0.05～1MPa Q——接合需要的压紧力，N d——柱塞直径，cm z——柱塞数目 |
|
压力损失对柱塞的阻力 |
|
||
|
复位弹簧力 |
Qt≥Q0 |
||
|
活塞式 |
活塞缸压紧力 |
|
Pg——油液工作压力，MPa，一般取Pg＝0.5～2.0MPa △P——排油需要的压力，MPa，一般取△P＝0.05～0.10MPa，但需满足△P≥7.85×10-8n2 μ——摩擦因数 h——密封圈高度，cm n——油缸转速，r/min Q——接合需要的压紧力，N R1、R2、R0——半径，见上图，cm |
|
密封圈摩擦阻力 对O形圈 对Y形圈 |
Qf＝0.03Q Qf＝pμPg(R2+R1)h×100 |
||
|
压力损失对活塞的阻力 |
|
||
|
离心力对活塞的阻力 |
|
||
|
转动缸复位弹簧力 |
Qt＝Q1+Q0+Qf |
||
|
静止缸复位弹簧力 |
Qt＝Q0+Qf |
||
