活塞式多盘液压离合器的性能及主要尺寸

液压离合器分页导航

本页导航 广告链接

活塞式多盘液压离合器的性能及主要尺寸

活塞式多盘液压离合器的性能及主要尺寸

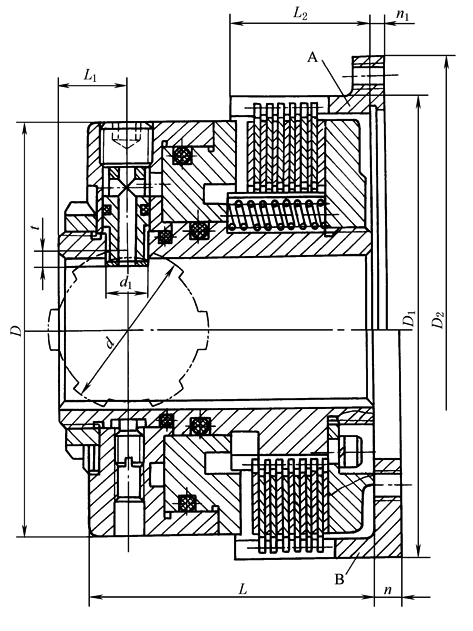

活塞式多盘液压离合器的性能及主要尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

d	许用动转矩 /N·m	许用静转矩 /N·m	工作压力 /MPa	转动惯量 /kg·m²		缸容积 /cm³		允许相对转速 /r·min^-1	t	D	D₁	D₂	d₁	L	L₁	L₂	n	n₁
d	许用动转矩 /N·m	许用静转矩 /N·m	工作压力 /MPa	内侧	外侧	最小	最大	允许相对转速 /r·min^-1	t	D	D₁	D₂	d₁	L	L₁	L₂	n	n₁
35×30×10 40×35×10	160	250	2	0.008	0.003	20	33.5	3000	6	110	120	145	13.5	90	19	40	8	5
40×35×10 45×40×12 50×45×12	250	400	2	0.013	0.005	25	45	2500	6	125	140	165	13.5	95	20	42	8	6
50×45×12 55×50×14 60×54×14	400	630	2	0.021	0.010	30	53	2120	7.5	140	160	185	15.5	100	21	42	8	6
60×54×14 65×58×16 70×62×16	630	1000	2	0.044	0.020	63	106	1800	7.5	160	180	210	15.5	115	24	52	10	6
60×54×14 65×58×16 70×62×16	630	1000	2	0.044	0.020	63	106	1800	10	160	180	210	15.5	115	24	52	10	6
65×58×16 72×62×16 75×65×16	1000	1600	2	0.075	0.038	87	145	1600	7.5	180	210	240	15.5	120	24	52	10	6
65×58×16 72×62×16 75×65×16	1000	1600	2	0.075	0.038	87	145	1600	10	180	210	240	15.5	120	24	52	10	6
注：1.许用动转矩是指在载荷下接合的许用转矩；许用静转矩是指在空载下接合的许用转矩。 2.工作压力是指油泵输出油路中的表压值，油泵至离合器油缸间的管路压力损失小于等于0.25MPa。 3.外片连接件可根据需要制成A、B两种形式之一。
