软管

软管

软管

软管用来保护并支承软轴在其中工作，以避免与外界零件直接接触；保存轴表面的润滑油，并防止污物侵入轴内；使操作安全，防止软轴损坏。

软管尺寸的选择取决于软轴直径。一般软管的内径较软轴外径大20%～30%，其配对尺寸见表软轴和软管选配尺寸。常用软管的结构型式与规格尺寸见表常用软管的结构型式与规格尺寸。

软轴和软管选配尺寸

软轴和软管选配尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
软轴直径	3.3^①	4	5	6	8	10	12；13^②	16	20	25	30
软管直径	5.5	6	8	9	11	15	18~20	22	28	32	38
注：①用于里程表；②用于振动器。

常用软管的结构型式与规格尺寸

常用软管的结构型式与规格尺寸
类　型	结构简图	软管主要尺寸　 /mm				特　点
类　型	结构简图	钢丝软轴直径d	软管内径d₀	软管外径D	最小弯曲半径R_min	特　点

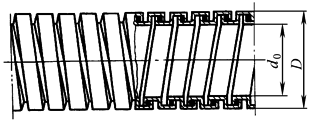

金属软管		13 16 19	20±0.5 25±0.5 32±0.5	25±0.5 32±0.5 38±0.5	270 300 375	由镀锌的低碳钢带卷成，钢带镶口内填以石棉或棉纱绳。结构较简单、重量、轻、外径小，但强度和耐磨性较差

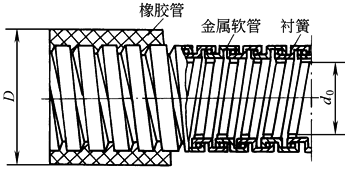

橡胶金属软管		13	19±0.5 21±0.5		300 325	在金属软管内衬以衬簧，外面包上橡胶保护层。耐磨性及密封性均较上金属软管好
衬簧橡胶软管		8 10 13 16			225 320 360 400	在橡胶管内衬以衬簧，比橡胶金属软管结构简单。混凝土振动器多用此种软管
衬簧编织软管		13			360	衬簧由弹簧钢带卷成，外面依次包上耐油胶布层，棉纱、钢丝编织层和耐磨橡胶。强度、挠度、耐磨性、密封性均较好
小金属软管		3.3 5	5.5±0.1 8±0.2	8±0.1 10.5±0.2	150 175	由两层成型钢带卷成，挠性较好，密封性较差。用于控制型软轴
注：表中所列软管规格为广东省建软轴钢窗厂、上海公利建筑机械厂、沈阳市金属软轴软管厂，上海金属软管厂的部分产品。由于目前尚未制订软管的统一标准，各家生产的规格尺寸不尽相同，设计选用时应以各厂的产品样本为准。
