软管接头
软管接头
|
软管接头 |
|---|
|
软管接头用于连接软管和传动装置及工作部件，它也是软轴接头的轴承座。软管接头有带滑动轴承及带滚动轴承的两种。带滑动轴承的管接头外形尺寸较小，但维护调整不如后者方便。软管及软管接头的连接方式有焊接、滚压、镦压连接及锥套连接，以焊接应用最多，见表 常用软管接头型式及连接方式。带滑动轴承的软管、软轴接头结构尺寸见表 带滑动轴承的软管、软轴接头结构尺寸。 |
常用软管接头型式及连接方式
|
常用软管接头型式及连接方式 |
||
|---|---|---|
|

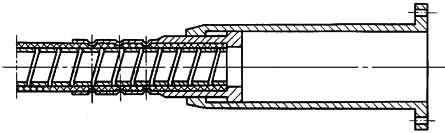

焊 接 |

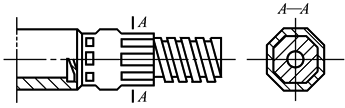

锥 套 连 接 |
|
|
固 定 式 |
用锡焊，用于金属软管与接头的连接 |
装拆较方便，但结构较复杂。用于有橡胶保护层的软管与接头的连接 |
|
镦 压 |
滚 压 |
|
|
工艺简单，用于金属软管与接头的连接 |
工艺简单，用于有橡胶保护层的软管与接头的连接 |
|
|
滑 动 式 |
软管接头为伸缩套式，用于钢丝软轴两端均为固定式连接的场合 |
|

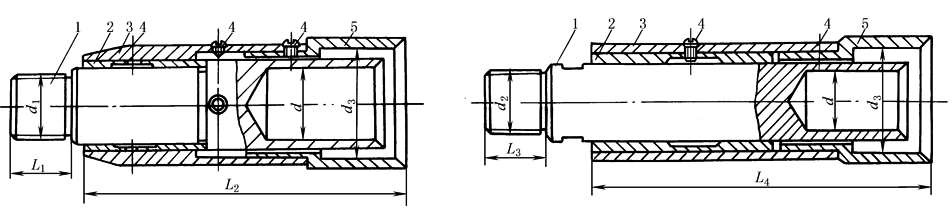

带滑动轴承的软管、软轴接头结构尺寸
|
带滑动轴承的软管、软轴接头结构尺寸 /mm |
||||||||
|---|---|---|---|---|---|---|---|---|
|
1—轴接头；2—青铜衬套；3—外壳；4—螺钉；5—软管接头 |
||||||||
|
轴直径 |
d1 |
L1 |
L2 |
d2 |
L3 |
L4 |
d3 |
d |
|
8 |
M8 |
10 |
80 |
M8 |
10 |
80 |
19.5+0.5 |
|
|
10 |
M10 |
13 |
83 |
M10 |
15 |
80 |
21.5+0.5 |
|
|
12 |
M10 |
15 |
86 |
M12 |
18 |
84 |
26.0+0.5 |
|
|
16 |
M12 |
18 |
96 |
M16 |
18 |
96 |
31.5+0.5 |
|
|
20 |
M16 |
23 |
108 |
M20 |
22 |
108 |
35.5+0.5 |
|
|
25 |
M20 |
23 |
130 |
M25 |
25 |
132 |
42.5+0.5 |
|
|
30 |
M25 |
25 |
146 |
M28 |
25 |
150 |
49.0+0.5 |
|
|
注：青铜衬套材料牌号ZCuSn5P65Zn5或ZCuAl10Fe3Mn2。 |
||||||||
