人力操纵制动器

人力操纵制动器

人力操纵制动器

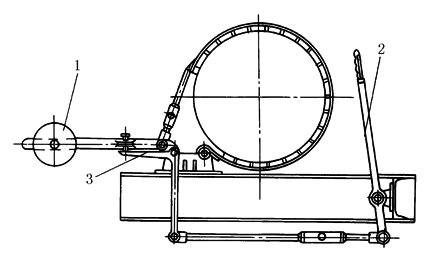

图(1)　手动常闭带式制动器 1—重锤；2—手柄；3—弯杆											人力操纵制动器主要通过杠杆操纵，其优点是结构简单，质量轻，工作可靠。缺点是增力范围小，一般用于小型机械和汽车手动制动器。图(1)为手动常闭带式制动器，重锤1使制动器紧闸，操纵手柄2使制动器松闸。设计杠杆时，应尽量使杠杆受拉，按最大操纵力来设计杠杆传动比。一般手动杠杆操纵力取160～200N，用脚踏板操纵取250～300N。表1为RWK系列脚踏式常开块式制动器。 RWK系列脚踏式制动器为人力操纵的常开式制动器，主要用于各种中、小型起重机大车运行机构的减速制动，也可用于其他机械用来减速用。

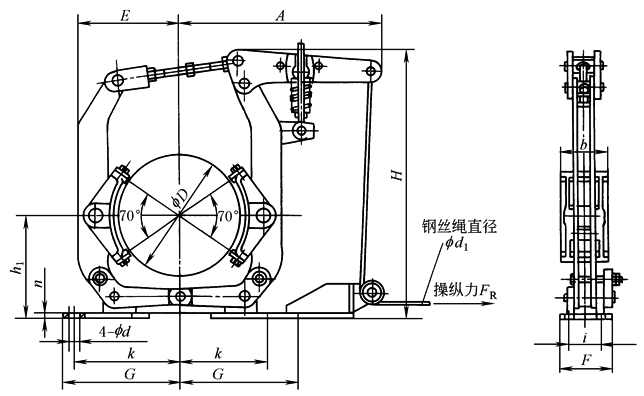

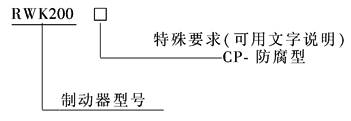

型号意义：表1　　　　　　　　　　　　　　　　　　　　　　　　技术参数与尺寸
制动器型号		最大操纵力F_R /N		最大制动转矩 /N·m		安装及外形尺寸/mm																								质量 /kg
制动器型号		最大操纵力F_R /N		最大制动转矩 /N·m		D	h₁		k			i		d	n		b		G		F		E		A		H		d₁	质量 /kg
RWK200		315		200		200	160		145			55		14	8		70		165		90		170		340		445		4	23
RWK200A		315		200		200	170		175			60		17	8		90		195		100		170		340		445		4	24
RWK315		400		500		315	230		220			80		18	10		110		245		115		260		520		585		4	62
RWK300A		400		500		300	240		250			80		22	10		140		275		130		260		520		585		4	63
注：生产厂家为江西华伍起重电器有限公司(地址：江西丰城市第三工业小区)。

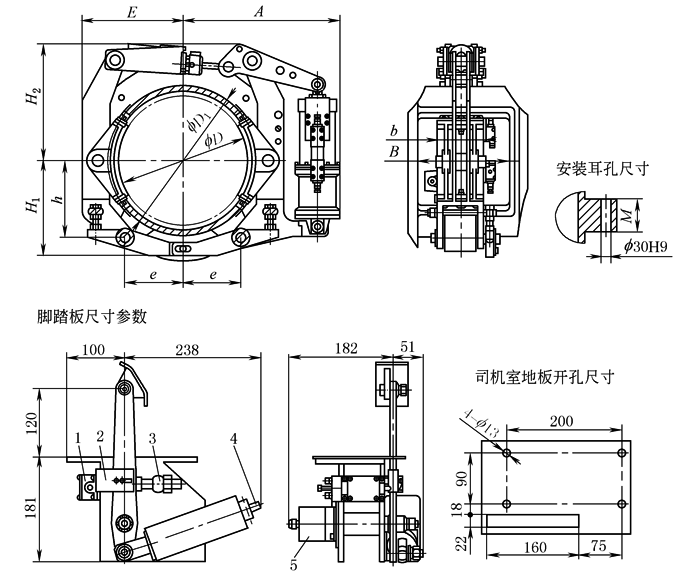

表2　　　　　　　　　　　　　　　　　　　　　　　　TDWZ 电动回转脚踏操作制动器
1—踏板动作信号限位；2—限位信号调节板；3—踏板回位止点限位； 4—踏板力调节螺钉；5—编码器																						TDWZ制动器是采用电气控制脚踏操作的制动器。沿用传统脚踏块式液压制动器的操作优点，结合电动推杆和液压推杆的特点，根据机械运行状态，操作者可通过脚踏板(连接角度传感器)控制制动力矩的施加时间、大小，十分直观。可实现常闭与常开的互相转换，实现任意状态断电制动。该制动器一般水平安装使用。直立安装使用时，按照JB/ZQ 4388或GB/T 6333加装安装座。
型号	推动器		制动力矩/N·m		D			h		e			b			E		A		H₁				H₂		D₁		M			B
TDWZ-300/50	DTD-500/60		400		300			190		135			125			256		475		235				320		380		100			200
TDWZ-315/50	DTD-500/60		400		315			190		135			125			256		475		235				320		380		100			200
TDWZ-400/50	DTD-500/60		800		400			235		177			140			310		485		294				360		470		100			300
TDWZ-400/80	DTD-800/60		1200		400			235		177			140			310		485		294				360		470		100			300
注：生产厂家为长沙·普雷科机电技术有限公司。

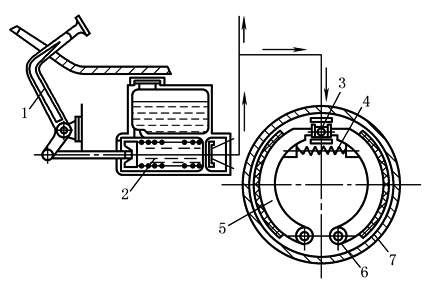

图(2)为脚踏操纵液体传力的常开内张蹄式制动器。这种制动器是脚踏操纵，通过液体传力控制制动蹄5压紧制动鼓7产生制动转矩。由于结构紧凑，人力控制方便，广泛用于各种运输车辆。内张蹄式制动器的结构与计算可参阅有关书籍。图(2)　脚踏式常开内张蹄式制动器 1—脚踏杠杆；2—液压制动泵；3—制动分泵；4—拉簧；5—制动蹄；6—支承销；7—制动鼓
