轴颈及轴伸结构
滑动轴承的轴颈结构尺寸及轴端润滑油孔
向心轴颈
|
向心轴颈 |
|||
|---|---|---|---|
|
|
|
||
|

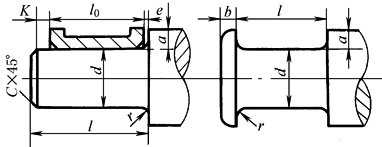

端轴颈 |

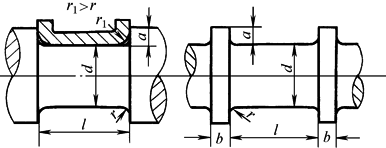

中轴颈 |
||
|
代 号 |
名 称 |
说 明 |
|
|
d |
轴颈直径 |
由计算确定，并按标准尺寸GB/T 2822圆整为标准直径 |
|
|
a |
轴肩(环)高度 |
α≈(0.07~0.1)d，d+2a最好圆整为整数值 |
|
|
b |
轴环宽度 |
b≈1.4a，圆整为整数 |
|
|
r、r1 |
圆角半径 |
见零件的倒圆与倒角(GB/T 6403.4) |
|
|
l |
轴颈长度 |
l＝l0+K+e+C，l0由轴承工作能力的需要确定，e和K分别由热膨胀量和安装误差确定，C按GB/T 6403.4选取。对于固定轴的轴颈l＝l0 |
|
止推轴颈
|

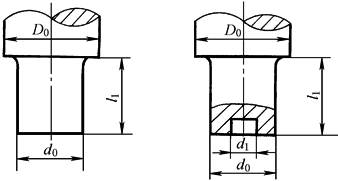

止推轴颈 |
||
|---|---|---|
|
|
||
|
代 号 |
名 称 |
说 明 |
|
D0 |
轴直径 |
由计算确定 |
|
d |
轴直径 |
由计算确定 |
|
d0 |
止推轴颈直径 |
由计算确定，并按标准尺寸GB/T 2822圆整为标准直径 |
|
d1 |
空心轴颈内径 |
d1＝(0.4~0.6)d0 |
|
d2 |
轴环外径 |
d2＝(1.2~1.6)d |
|
b |
轴环宽度 |
b＝(0.1~0.15)d |
|
K |
轴环距离 |
K＝(2~3)b |
|
l1 |
止推轴颈长度 |
由计算和止推轴承结构确定 |
|
n |
轴环数 |
n≥1，由计算和止推轴承结构确定 |
|
r |
轴环根部圆角半径 |
按GB/T 6403.4选取 |
轴端润滑油孔
|
轴端润滑油孔 mm |
|||||||
|---|---|---|---|---|---|---|---|
|
|
螺纹直径 d |
d1 |
d2 |
Lmax |
L1min |
L2min |
C |
|
M6-7H M10×1-7H |
5 9 |
5 |
100 150 |
10 12 |
15 |
0.5 |
|
|
M14×1.5-7H M20×1.5-7H |
12.5 18.5 |
10 12 |
400 800 |
20 25 |
25 30 |
1 |
|
