轴颈及轴伸结构

圆锥形轴伸(GB/T 1570-2005)

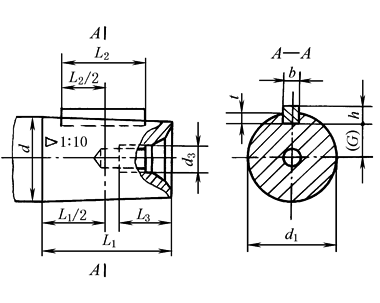

圆锥形轴伸直径220以下的轴伸型式与尺寸

圆锥形轴伸直径220以下的轴伸型式与尺寸(GB/T 1570—2005)　　　　　　　　　　　　　　　　mm

d	L	L₁	L₂	b	h	d₁	t		(G)		d₂	d₃	L₃
长　　系　　列
6	16	10	6	—	—	5.5	—		—		M4	—	—
7	16	10	6			6.5					M4
8	20	12	8			7.4					M6
9	20	12	8			8.4
10	23	15	12			9.25
11	23	15	12	2	2	10.25	1.2		3.9
12	30	18	16	2	2	11.1	1.2		4.3		M8×1	M4	10
14	30	18	16	3	3	13.1	1.8		4.7		M8×1
16	40	28	25	3	3	14.6	1.8		5.5		M10×1.25
18				4	4	16.6	2.5		5.8			M5	13
19						17.6			6.3			M5	13
20	50	36	32			18.2			6.6		M12×1.25	M6	16
22						20.2			7.6
24				5	5	22.2			8.1
25	60	42	36			22.9	3		8.4		M16×1.5	M8	19
28	60	42	36			25.9			9.9		M16×1.5	M8	19
30	80	58	50			27.1			10.5		M20×1.5	M10	22
32				6	6	29.1	3.5		11.0
35						32.1			12.5
38						35.1			14.0
40	110	82	70	10	8	35.9	5		12.9		M24×2	M12	28
42				10	8	37.9			13.9
45				12	8	40.9			15.4
48						43.9			16.9		M30×2	M16	36
50						45.9			17.9		M30×2	M16	36
55				14	9	50.9	5.5		19.9		M36×3	M20	42
56				14	9	51.9	5.5		20.4		M36×3
60	140	105	100	16	10	54.75	6		21.4		M42×3
63						57.75			22.9
65						59.75			23.9
70				18	11	64.75	7		25.4		M48×3	M24	50
71						65.75			25.9
75						69.75			27.9
80	170	130	110	20	12	73.5	7.5		29.2		M56×4	—	—
85				20	12	78.5	7.5		31.7		M56×4
90				22	14	83.5	9		32.7		M64×4
95				22	14	88.5			35.2		M64×4
100	210	165	140	25	14	91.75			36.9		M72×4
110	210	165	140	25	14	101.75			41.9		M80×4
120	210	165	140	28	16	111.75	10		45.9		M90×4	—	—
125	210	165	140	28	16	116.75			48.3		M90×4
130	250	200	180	32	18	120			50		M100×4
140						130	11		54		M100×4
150						140	11		59		M110×4
160	300	240	220	36	20	148	12		62		M110×4
160						148			62		M125×4
170						158			67		M125×4
170				40	22	158			67		M140×6
180				40	22	168	13		71		M140×6
190	350	280	250	40	22	176	13		75		M140×6	—	—
200				40	22	186	13		80		N160×6
220				45	25	206	15		88		N160×6
短　　系　　列
16	28	16	14	3	3	15.2		1.8		5.8	M10×1.25	M4	10
18				4	4	17.2		2.5		6.1		M5	13
19						18.2				6.6		M5	13
20	36	22	20			18.9				6.9	M12×1.25	M6	16
22						20.9				7.9
24				5	5	22.9		3		8.4
25	42	24	22			23.8				8.9	M16×1.5	M8	19
28	42	24	22			26.8				10.4	M16×1.5	M8	19
30	58	36	32			28.2				11.1	M20×1.5	M10	22
32				6	6	30.2		3.5		11.6
35						33.2				13.1
38						36.2				14.6	M24×2	M12	28
40	82	54	50	10	8	37.3		5		13.6
42				10	8	39.3				14.6
45				12	8	42.3				16.1	M30×2	M16	36
48						45.3				17.6	M30×2
50						47.3				18.6	M36×3
55				14	9	52.3		5.5		20.6		M20	42
56				14	9	53.3		5.5		21.1
60	105	70	63	16	10	56.5		6		22.2	M42×3
63						59.5				23.7
65						61.5				24.7
70				18	11	66.5		7		26.2	M48×3	M24	50
71						67.5				26.7
75						71.5				28.7
80	130	90	80	20	12	75.5		7.5		30.2	M56×4	—	—
85				20	12	80.5		7.5		32.7	M56×4
90				22	14	85.5		9		33.7	M64×4
95				22	14	90.5				36.2	M64×4
100	165	120	110	25	14	94				38	M72×4
110				25	14	104				43	M80×4
120				28	16	114		10		47	M90×4
125						119				49.5	M90×4
130	200	150	125			122.5				51.2	M100×4
140				32	18	132.5		11		55.2	M100×4
150				32	18	142.5		11		60.2	M110×4
160	240	180	160	36	20	151		12		63.5	M125×4	—	—
170				36	20	161		12		68.5	M125×4
180				40	22	171		13		72.5	M140×6
190	280	210	180	40	22	179.5		13		76.7	M140×6	—	—
200				40	22	189.5		13		81.7	M160×6
220				45	25	209.5		15		89.7	M160×6
注：1．键槽深度 t，可用测量 G 来代替，或按表圆锥形轴伸大端处键槽深度尺寸 (参考)的规定。 2．L₂ 可根据需要选取小于表中的数值。

圆锥形轴伸直径220以上的轴伸型式与尺寸

圆锥形轴伸直径220以上的轴伸型式与尺寸(GB/T 1570—2005)　　　　　　mm

d	L	L₁	L₂	b	h	d₁	t	d₂
240	410	330	280	50	28	223.5	17	M180×6
250						233.5		M180×6
260						243.5		M200×6
280	470	380	320	56	32	261	20	M220×6
300				63		281		M220×6
320				63		301		M250×6
340	550	450	400	70	36	317.5	22	M280×6
360						337.5		M280×6
380						357.5		M300×6
400	650	540	450	80	40	373	25	M320×6
420						393		M320×6
440						413		M350×6
450				90	45	423	28	M350×6
460						433		M380×6
480						453		M380×6
500						473		M420×6
530	800	680	500	100	50	496	31	M420×6
560						526		M450×6
600						566		M500×6
630						596		M550×6
注：1．L₂ 可根据需要选取小于表中的数值。 2．本标准规定了1∶10 圆锥形轴伸的型式和尺寸，适用于一般机器之间的连接并传递转矩的场合。

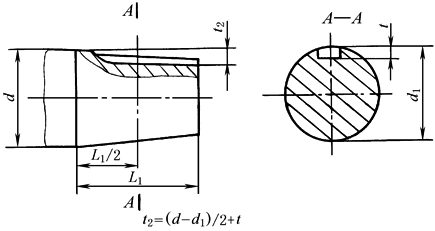

圆锥形轴伸大端处键槽深度尺寸

圆锥形轴伸大端处键槽深度尺寸(参考)(GB/T 1570—2005)　　　　　mm

d	t₂		d	t₂		d	t₂
d	长系列	短系列	d	长系列	短系列	d	长系列	短系列
11	1.6	—	40	7.1	6.4	95	12.3	11.3
12	1.7	—	42	7.1	6.4	100	13.1	12.0
14	2.3	—	45	7.1	6.4	110	13.1	12.0
16	2.5	2.2	48	7.1	6.4	120	14.1	13.0
18	3.2	2.9	50	7.1	6.4	125	14.1	13.0
19	3.2	2.9	55	7.6	6.9	130	15.0	13.8
20	3.4	3.1	56	7.6	6.9	140	16.0	14.8
22	3.4	3.1	60	8.6	7.8	150	16.0	14.8
24	3.9	3.6	65	8.6	7.8	160	18.0	16.5
25	4.1	3.6	70	9.6	8.8	170	18.0	16.5
28	4.1	3.6	71	9.6	8.8	180	19.0	17.5
30	4.5	3.9	75	9.6	8.8	190	20.0	18.3
32	5.0	4.4	80	10.8	9.8	200	20.0	18.3
35	5.0	4.4	85	10.8	9.8	220	20.0	20.3
38	5.0	4.4	90	12.3	11.3
注：t₂的极限偏差与 t 的极限偏差相同，按大端直径检验键槽深度时，表圆锥形轴伸直径220以下的轴伸型式与尺寸中的 t 作为参考尺寸。

圆锥形轴伸L1的偏差及圆锥角公差

圆锥形轴伸L₁的偏差及圆锥角公差(GB/T 1570—2005)　　　　　　　　　　mm
直径 d	L₁的轴向极限偏差	直径 d	L₁的轴向极限偏差	直径 d	L₁的轴向极限偏差
6~10		55~80		260~300
11~18		85~120		320~400
19~30		125~180		420~500
32~50		190~250		530~630
注：1．基本直径d的公差选用GB/T 1800.1及GB/T 1800.2中的IT8。 2．1∶10的圆锥角公差选用GB/T 11334中的AT6。
