安全离合器

型号

转矩范围

/N·m

孔径

/mm

最高转速

/r·min^-1

传动件最大宽度

S/mm

质量

/kg

MC200-1L

1.0~2.0

7~14

1200

7

0.2

MC200-1

2.9~9.8

MC200-2

6.9~20

MC250-1L

2.9~6.9

10~22

1000

9

0.6

MC250-1

6.9~27

MC250-2

14~54

MC350-1L

9.8~20

17~25

800

16

1.2

MC350-1

20~74

MC350-2

34~149

MC500-1L

20~49

20~42

500

16

3.5

MC500-1

47~210

MC500-2

88~420

MC700-1L

49~118

30~64

400

29

8.4

MC700-1

116~569

MC700-2

223~1080

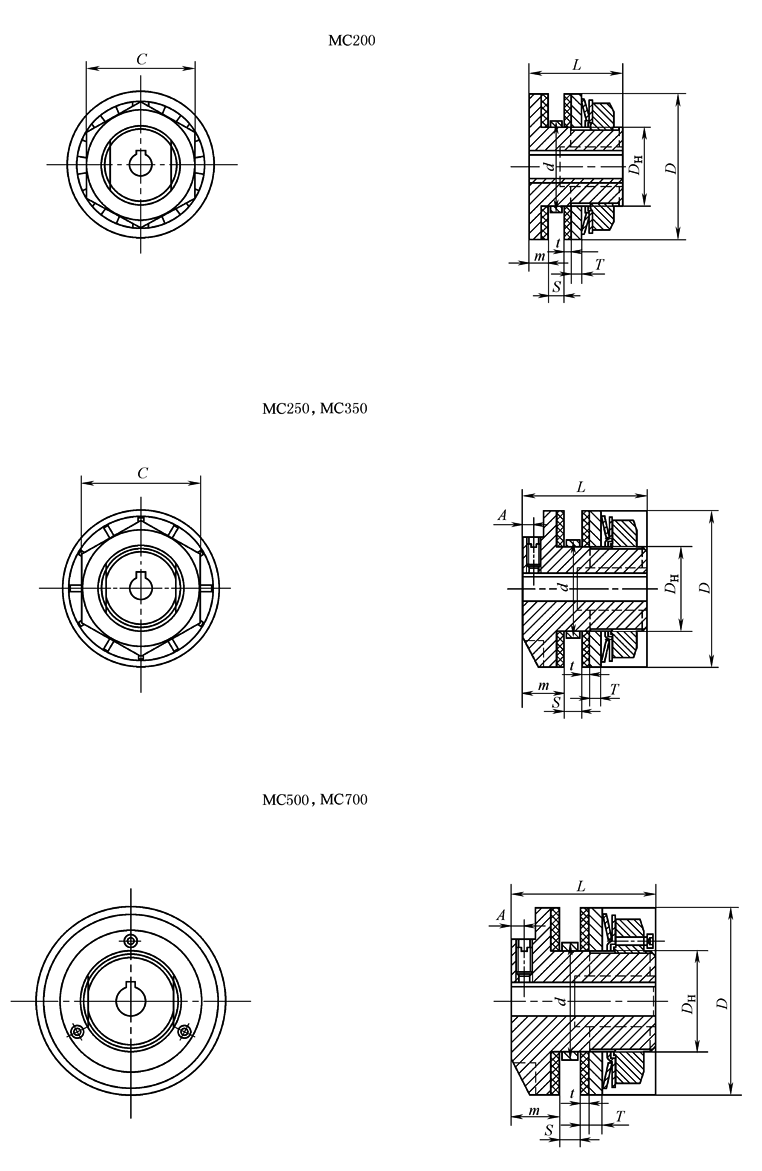

型号

D

D_H

L

m

T

t

A

C

d

mm

MC200-1L

50

24

29

6.5

2.6

2.5

—

38

MC200-1

MC200-2

MC250-1L

65

35

48

16

4.5

3.2

4

50

MC250-1

MC250-2

MC350-1L

89

42

62

19

4.5

3.2

6

63

MC350-1

MC350-2

MC500-1L

127

65

76

22

6

3.2

7

—

MC500-1

MC500-2

MC700-1L

178

95

98

24

8

3.2

8

—

MC700-1

MC700-2

注：1.本产品由北京古德高机电技术有限公司生产。

2.内孔中的键槽按用户要求加工。

MC10　　　　　　　　　　　　　　　　　　　　　　　　　　　　MC14，MC20

型号

转矩范围

/N·m

孔径

/mm

最高转速

/r·min^-1

传动件最大宽度S

/mm

质量

/kg

MC10-16

392～1247

30～72

300

24

21

MC10-24

588～1860

MC14-10

882～2666

40～100

200

29

52

MC14-15

1960～3920

MC20-6

2450～4900

50～130

100

31

117

MC20-12

4606～9310

型号

D

D_H

L

m

T₁

T₂

t

C

d

mm

MC10-16

254

100

115

23

8.5

—

4.0

19

MC10-24

MC14-10

356

145

150

31

13

13

4.0

27

MC14-15

MC20-6

508

185

175

36

15

18

4.0

36

MC20-12

注：1.本产品由北京古德高机电技术有限公司生产。

2.内孔中的键槽按用户要求加工。

型号

转矩范围

/N·m

孔径

/mm

最高转速

/r·min^-1

链轮齿数

z

节圆直径

p₀

链轮节距

P

质量

/kg

MC200-1LB

1.0~2.0

7~14

1200

20

60.89

9.525

0.3

MC200-1B

2.9~9.8

16

65.10

12.7

0.33

MC200-2B

6.9~20

MC250-1LB

2.9~6.9

10~22

1000

22

89.24

12.7

0.85

MC250-1B

6.9~27

18

91.42

15.875

0.92

MC250-2B

14~54

MC350-1LB

9.8~20

17~25

800

26

105.36

12.7

1.55

MC350-1B

20~74

22

111.55

15.875

1.68

MC350-2B

34~149

MC500-1LB

20~49

20~42

500

30

151.87

15.875

4.3

MC500-1B

47~210

25

151.99

19.05

4.7

MC500-2B

88~420

MC700-1LB

49~118

30~64

400

35

212.52

19.05

10.7

MC700-1B

116~569

26

210.72

25.40

11.2

MC700-2B

223~1080

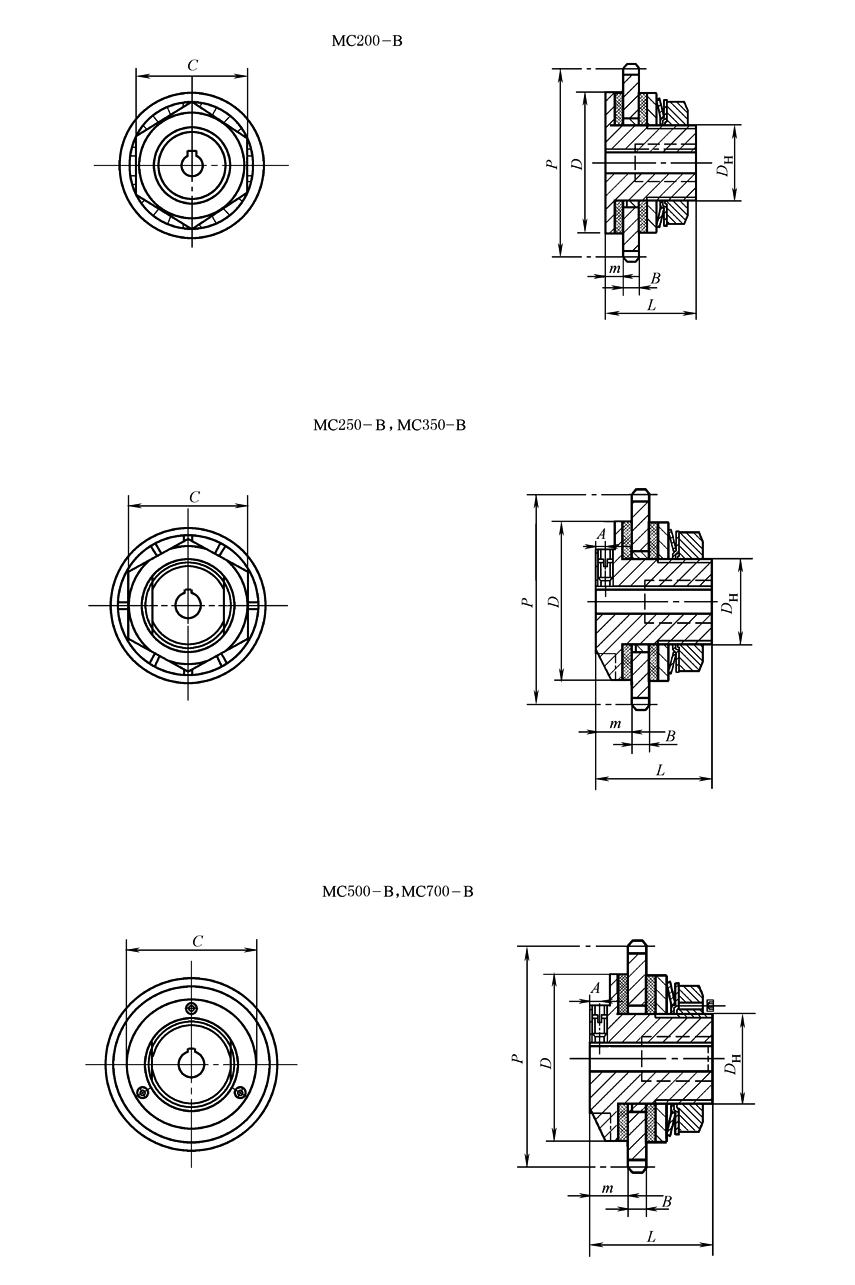

型号

B

D

D_H

L

m

A

C

mm

MC200-1LB

50

24

29

6.5

—

38

MC200-1B

MC200-2B

MC250-1LB

65

35

48

16

4

50

MC250-1B

MC250-2B

MC350-1LB

89

42

62

19

6

63

MC350-1B

MC350-2B

MC500-1LB

127

65

76

22

7

—

MC500-1B

MC500-2B

MC700-1LB

178

95

98

24

8

—

MC700-1B

MC700-2B

注：1.本产品由北京古德高机电技术有限公司生产。

2.内孔中的键槽按用户要求加工。

型号

转矩范围

/N·m

孔径

/mm

最高转速

/r·min^-1

飞轮矩GD²

/N·m²

质量

/kg

GZ1 20-H

9.8~44

8~20

700

2.3

0.9

GZ1 30-L

20~54

12~30

500

7.9

2.0

GZ1 30-H

54~167

GZ1 50-L

69~147

22~50

300

48.4

5.9

GZ1 50-M

137~412

GZ1 50-H

196~539

GZ1 70-H

294~1080

32~70

160

252

17.0

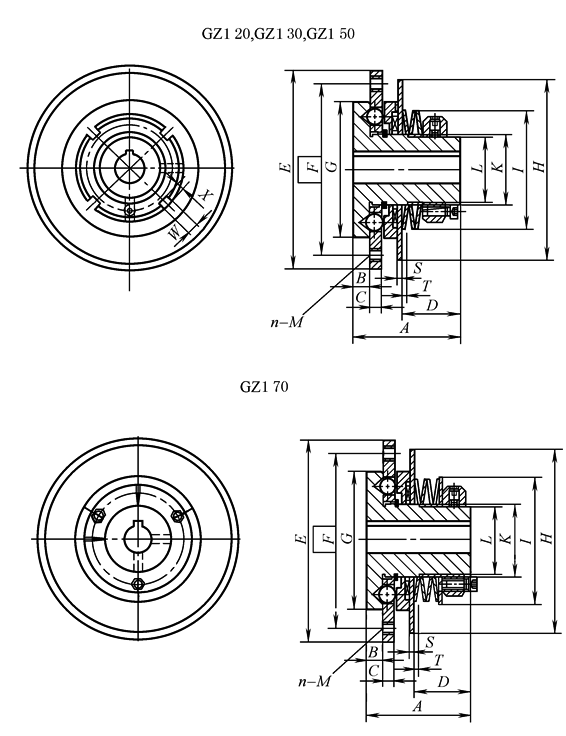

型号

A

B

C

D

E

(h7)

F

G

H

I

K

L

S

T

W

X

n-M

mm

GZ1 20-H

47

7.5

5.7

25

90

78

62

82

54

32

30

2

1.8

5

2

4-M5

GZ1 30-L

60

9.5

7

33

113

100

82

106

75

45

42.5

2

2

6

2.5

6-M6

GZ1 30-H

GZ1 50-L

81

14.5

8.5

44.8

160

142

122

150

116

75

70

2.7

2.7

8

3.5

6-M8

GZ1 50-M

GZ1 50-H

GZ1 70-H

110

14.5

12

68.5

220

200

170

205

166

110

106

3.3

3.3

—

—

6-M10

注：1.本产品由北京古德高机电技术有限公司生产。

2.内孔中的键槽按用户要求加工。

型号

转矩范围

/N·m

孔径

/mm

最高转速

/r·min^-1

质量/kg

GZ1 20-HB

9.8~44

8~20

700

1.6

GZ1 30-LB

20~54

12~30

500

3.2

GZ1 30-HB

54~167

GZ1 50-LB

69~147

22~50

300

7.9

GZ1 50-MB

137~412

GZ1 50-HB

196~539

GZ1 70-HB

294~1080

32~70

160

25.0

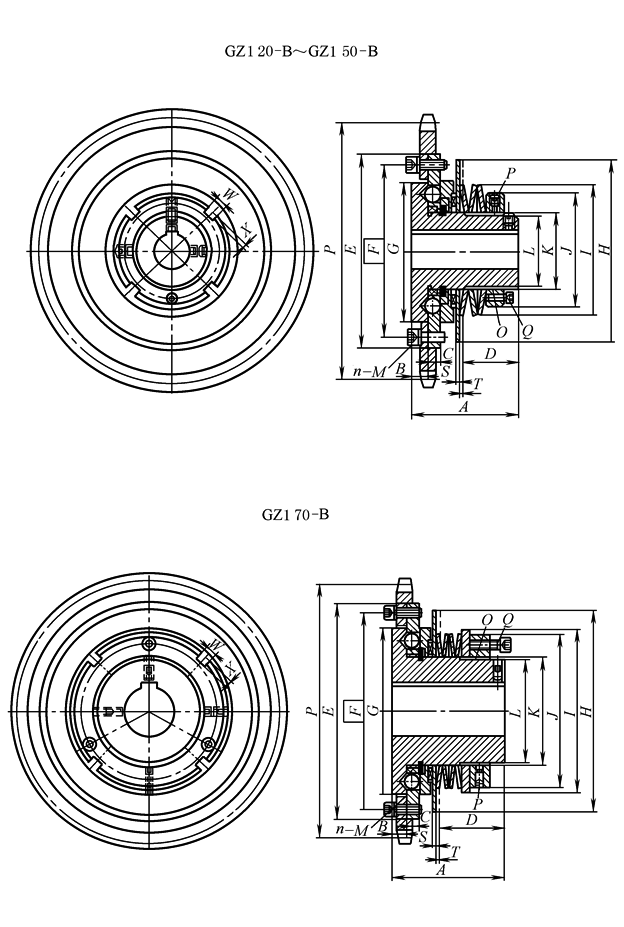

型号

链轮节矩

P/mm

链轮齿数

z

A

B

C

D

E

(h7)

F

P.C.D

G

H

I

J

K

mm

GZ1 20-HB

12.7

26

47

7.5

5.7

25

90

78

62

82

54

48

32

GZ1 30-LB

15.875

26

60

9.5

7

33

113

100

82

106

75

65

45

GZ1 30-HB

GZ1 50-LB

19.05

30

81

14.5

8.5

44.8

160

142

122

150

166.7

98

75

GZ1 50-MB

GZ1 50-HB

GZ1 70-HB

25.40

32

110

14.5

12

68.5

220

200

170

205

166

157

110

型号

L

M

n

O

P

Q

S

T

W

X

mm

GZ1 20-HB

30

M5

4

M32×1.5

M5×6

M4×8

2

1.8

5

2

GZ1 30-LB

42.5

M6

6

M45×1.5

M5×6

M4×10

2

2

6

2.5

GZ1 30-HB

GZ1 50-LB

70

M8

6

M75×2

M5×10

M4×14

3

2.7

8

3.5

GZ1 50-MB

GZ1 50-HB

GZ1 70-HB

106

M10

6

M110×2

M5×10

M10×28

3

3.3

—

—

注：1.本产品由北京古德高机电技术有限公司生产。

2.内孔中的键槽按用户要求加工。
