安全离合器结构尺寸(参考)

安全离合器分页导航

本页导航 广告链接

安全离合器结构尺寸(参考)

安全离合器结构尺寸(参考)

多盘安全离合器结构尺寸

多盘安全离合器结构尺寸　　　　　　　　　　　　　　　　　　　　mm

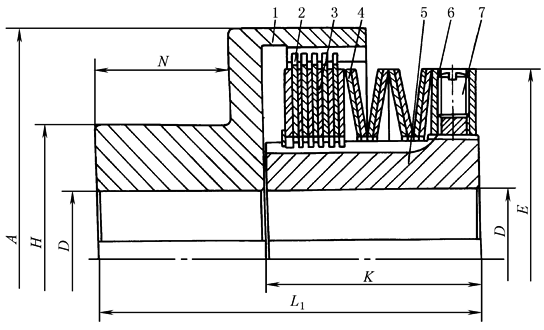

1—半离合器；2—外片；3—内片；4—碟簧；5—轴套；6—螺母；7—螺钉
公称转矩 /N·m	A	D	E	H	K	L₁	N
24.5 39.2 61.8	70	10~20	58	60	40	90	45
39.2 61.8 98.1	90	12~25	75	80	55	125	60
61.8 98.1 157.0	100	14~35	90	90	55	125	60
98.2 157.0 245.3	125	17~45	110	110	60	140	70
157.0 245.3 392.0	135	17~45	110	110	65	150	75
245.3 392.0 618.0	150	22~55	120	125	75	180	95
392.0 618.0 981.0	170	28~65	155	140	85	200	100
618.0 981.0	195	33~70	165	150	95	220	110
981.0 1570 2453	210	38~60	180	170	110	260	135

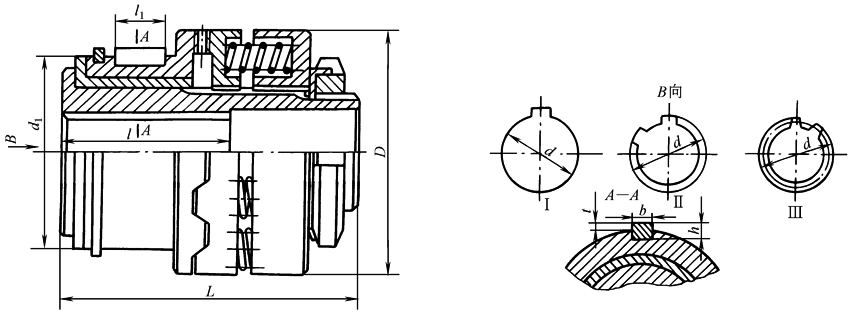

牙嵌安全离合器结构尺寸

牙嵌安全离合器结构尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称转矩 /N·m	d				d₁	D	L	l		l₁	b	h	t	最大转速 /r·min^-1	质量 /kg
	Ⅰ型		Ⅱ型	Ⅲ型				Ⅰ型	Ⅱ型和Ⅲ型
	第1系列	第2系列	Ⅱ型	Ⅲ型				Ⅰ型	Ⅱ型和Ⅲ型
3.9	8	—	—	—	32	36	63	20	—	12	3	3	1.8	1600	0.32
	9	—	—	—				20	—
	10	—	—	—				23	—
6.2	9	—	—	—	38	48		20	—	14	4	4	2.5	1250	0.50
	10	—	—	—				20	—
	10	—	—	—				23	—
	11	—	—	—				23	—
9.8	12	—	—	12	48	56	75	30	25	16	5	5	3.0		0.86
9.8	14	—	14	13			75			16					0.86
15.7	12	—	—	12			80			18				1000	0.90
	14	—	14	13
	16	—	16	15				40	28
24.5	14	—	14	13	56	71	85	30	25	21	6	6	3.5	800	1.60
	16	—	16	15				40	28
	18	—	—	17
	—	19	—	—
39.2	18	—	—	17	56	71	105	40	28	24	6	6	3.5	800	1.80
	—	19	—	—				40	28
	20	—	20	20				50	36
	22	—	22	22				50	36
61.8	20	—	20	20	65	85	110	50	36	28	8	7	4.0	630	2.50
	22	—	22	22
	—	24	—	—
	25	—	25	25				60	42
981	—	24	—	—	80	100	140	50	36	32	10	8	5.0	500	5.00
	25	—	25	25				60	42
	28	—	28	28				60	42
	—	30	—	30				80	58
157	28	—	28	28		125	160	60	42	36					7.50
	—	30	—	30				80	58
	32	—	32	32
245	36	—	—	35	90	140	180			42	12			400	10.00
	—	38	38	38
	40	—	—	40				110	82
392	—	38	38	38	105	180	190	80	58	48	14	9	5.5	315	16.00
	40	—	—	40				110	82
	—	42	42	42
	45	—	—	45
	—	48	48	—

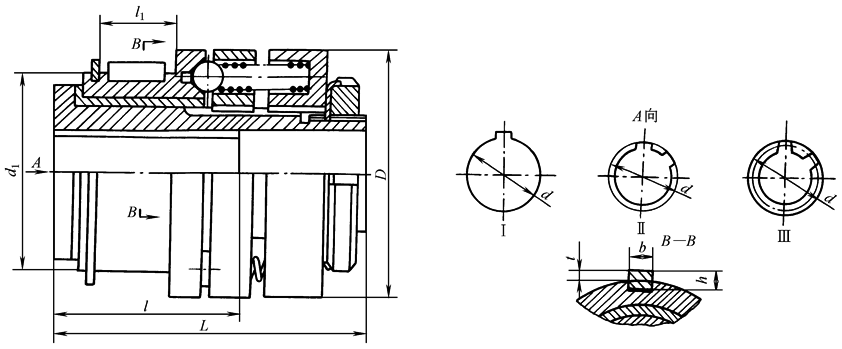

钢珠安全离合器结构尺寸

钢珠安全离合器结构尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称转矩 /N·m	d				d₁	D	L	l		l₁	b	h	t	最大转速 /r·min^-1	质量 /kg
	Ⅰ　型		Ⅱ型	Ⅲ型				Ⅰ型	Ⅱ型和Ⅲ型
	第1系列	第2系列	Ⅱ型	Ⅲ型				Ⅰ型	Ⅱ型和Ⅲ型
3.9	8	—	—	—	36	45	67	20	—	12	3	3	1.8	1600	0.50
	9	—	—	—				20	—
	10	—	—	—				23	—
6.2	9	—	—	—	42	48	75	20	—	14	4	4	2.5	1250	0.67
6.2	10	—	—	—	42	48	75	23	—	14	4	4	2.5	1250	0.67
9.8	11	—	—	—	50	36	80			16	5	5	3	1000	0.96
	12	—	—	12
	14	—	14	13				30	25
15.7	12	—	—	12	50	36	90	30	25	18	5	5	3	1000	1.10
	14	—	14	13				30	25
	16	—	16	15				40	28
24.5	14	—	14	13	65	71	100	30	25	21	6	6	3.5	800	2.00
	16	—	16	15				40	28
	18	—	—	17
	—	19	—	—
39.2	18	—	—	17	65	71	120	40	28	24	6	6	3.5	800	2.26
	—	19	—	—				40	28
	20	—	20	20				50	36
	22	—	22	22				50	36
61.8	20	—	20	20	70	80	120	50	36	28	8	7	4.0	630	2.60
	22	—	22	22
	—	24	—	—
	25	—	25	25				60	42
981	—	24	—	—	85	95	150	50	36	32	10	8	5	500	5.16
	25	—	25	25				60	42
	28	—	28	28				60	42
	—	30	—	30				80	58
157	28	—	28	28	85	100	190	60	42	36	10	8	5	500	7.00
	—	30	—	30	85	100	190	80	58	36	10			500	7.00
	32	—	32	32	100	125	220			42	12			400	12.30
245	36	—	—	35
	—	38	38	38
	40	—	—	40				110	82
392	—	38	38	38	100	155	260	80	58	48	14	9	5.5	315	20.50
	40	—	—	40				110	82
	—	42	42	42
	45	—	—	45
	—	48	48	—
