热轧工字钢(摘自GB/T 706-2016)

工字钢、槽钢及环件分页导航

本页导航 广告链接

热轧工字钢(摘自GB/T 706-2016)

新规范标准对截面尺寸、截面面积及理论重量参数值进行了一些修订，请以新规范标准为准参考！

热轧工字钢(GB/T 706—2016)

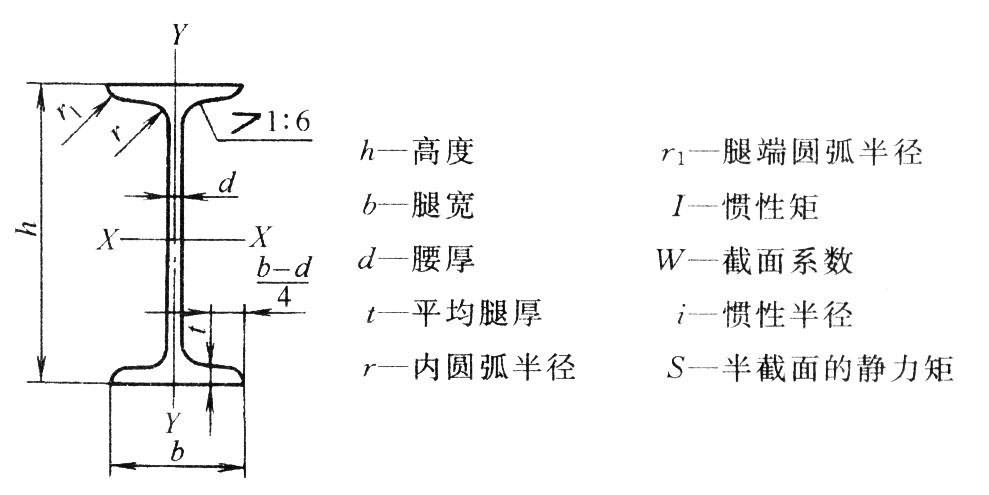

								h—高度 r₁—腿端圆弧半径 b—腿宽度 I—惯性矩 d—腰厚度 W—截面系数 t—平均腿厚度 i—惯性半径 r—内圆弧半径 S—半截面的静力矩
型号	尺寸/mm						截面面积 /cm²	理论质量(kg/m)	外表面积(m²/m)	参考数值
	h	b	d	t	r	r₁				X-X			Y-Y
	h	b	d	t	r	r₁				I_X/cm⁴	W_X/cm³	i_X/cm	I_Y/cm⁴	W_Y/cm³	i_Y/cm
10	100	68	4.5	7.6	6.5	3.3	14.33	11.1	0.432	245	49	4.14	33	9.72	1.52
12	120	74	5	8.4	7	3.5	17.80	14.0	0.493	436	72.7	4.95	46.9	12.7	1.62
12.6	126	74	5	8.4	7	3.5	18.10	14.2	0.505	488	77.5	5.2	46.9	12.7	1.61
14	140	80	5.5	9.1	7.5	3.8	21.50	16.9	0.553	712	102	5.76	64.4	16.1	1.73
16	160	88	6	9.9	8	4	26.11	20.5	0.621	1130	141	6.58	93.1	21.2	1.89
18	180	94	6.5	10.7	8.5	4.3	30.74	24.1	0.681	1660	185	7.36	122	26	2
20a	200	100	7	11.4	9	4.5	35.55	27.9	0.742	2370	237	8.15	158	31.5	2.12
20b		102	9				39.55	31.1	0.746	2500	250	7.96	169	33.1	2.06
22a	220	110	7.5	12.3	9.5	4.8	42.10	33.1	0.817	3400	309	8.99	225	40.9	2.31
22b		112	9.5				46.50	36.5	0.821	3570	325	8.78	239	42.7	2.27
24a	240	116	8	13	10	5	47.71	37.5	0.878	4570	381	9.77	280	48.4	2.42
24b		118	10				52.51	41.2	0.882	4800	400	9.57	297	50.4	2.38
25a	250	116	8				48.51	38.1	0.898	5020	402	10.2	280	48.3	2.4
25b		118	10				53.51	42.0	0.902	5280	423	9.94	309	52.4	2.4
27a	270	122	8.5	13.7	10.5	5.3	54.52	42.8	0.958	6550	485	10.9	345	56.6	2.51
27b		124	10.5				59.92	47.0	0.962	6870	509	10.7	366	58.9	2.47
28a	280	122	8.5				55.37	43.5	0.978	7110	508	11.3	345	56.6	2.5
28b		124	10.5				60.97	47.9	0.982	7480	534	11.1	379	61.2	2.49
30a	300	126	9	14.4	11	5.5	61.22	48.1	1.031	8950	597	12.1	400	63.5	2.55
30b		128	11				67.22	52.8	1.035	9400	627	11.8	422	65.9	2.5
30c		130	13				73.22	57.5	1.039	9850	657	11.6	445	68.5	2.46
32a	320	130	9.5	15	11.5	5.8	67.12	52.7	1.084	11100	692	12.8	460	70.8	2.62
32b		132	11.5				73.52	57.7	1.088	11500	726	12.6	502	76	2.61
32c		134	13.5				79.92	62.7	1.092	12200	760	12.3	544	81.2	2.61
36a	360	136	10	15.8	12	6	76.44	60.0	1.185	15800	875	14.4	552	81.2	2.69
36b		138	12				83.64	65.7	1.189	16500	919	14.1	582	84.3	2.64
36c		140	14				90.84	71.3	1.193	17300	962	13.8	612	87.4	2.6
40a	400	142	10.5	16.5	12.5	6.3	86.07	67.6	1.285	21700	1090	15.9	660	93.2	2.77
40b		144	12.5				94.07	73.8	1.289	22800	1140	15.6	692	96.2	2.71
40c		146	14.5				102.1	80.1	1.293	23900	1190	15.2	727	99.6	2.65
45a	450	150	11.5	18	13.5	6.8	102.4	80.4	1.411	32200	1430	17.7	855	114	2.89
45b		152	13.5				111.4	87.4	1.415	33800	1500	17.4	894	118	2.84
45c		154	15.5				120.4	94.5	1.419	35300	1570	17.1	938	122	2.79
50a	500	158	12	20	14	7	119.2	93.6	1.539	46500	1860	19.7	1120	142	3.07
50b		160	14				129.2	101	1.543	48600	1940	19.4	1170	146	3.01
50c		162	16				139.2	109	1.547	50600	2080	19	1220	151	2.96
55a	550	166	12.5	21	14.5	7.3	134.1	105	1.667	62900	2290	21.6	1370	164	3.19
55b		168	14.5				145.1	114	1.671	65600	2390	21.2	1420	170	3.14
55c		170	16.5				156.1	123	1.675	68400	2490	20.9	1480	175	3.08
56a	560	166	12.5				135.4	106	1.687	65600	2340	22	1370	165	3.18
56b		168	14.5				146.6	115	1.691	68500	2450	21.6	1490	174	3.16
56c		170	16.5				157.8	124	1.695	71400	2550	21.3	1560	183	3.16
63a	630	176	13	22	15	7.5	154.6	121	1.862	93900	2980	24.5	1700	193	3.31
63b		178	15				167.2	131	1.866	98100	3160	24.2	1810	204	3.29
63c		180	17				179.8	141	1.870	102000	3300	23.8	1920	214	3.27
注：表中r、r₁的数据用于孔型设计，不做交货条件。

工字钢尺寸、外形及允许偏差

项目		允许偏差
高度(h)	h<100	±1.5
	100≤h<200	±2.0
	200≤h<400	±3.0
	h≥400	±4.0
腿宽度(b)	h<100	±1.5
	100≤h<150	±2.0
	150≤h<200	±2.5
	200≤h<300	±3.0
	300≤h<400	±3.5
	h≥400	±4.0
腰厚度(d)	h<100	±0.4
	100≤h<200	±0.5
	200≤h<300	±0.7
	300≤h<400	±0.8
	h≥400	±0.9
弯曲度	每米弯曲度≤2mm，总弯曲度≤总长度的0.20%

允许偏差

型钢重量允许偏差应不超过±5%，理论重量按密度7.85g/cm3计算。重量偏差（%）按下式计算。重量允许偏差适用于同一尺寸且质量超过1吨的一批，当一批同一尺寸的质量不大于1吨但根数大于10根时也适用。

重量偏差=（实际重量-理论重量）÷理论重量×100%

规格表示方法

工字钢表示方法为：“I”与高度值×腿宽度值×腰厚度值
如：I450×150×11.5（简记为I45a）

表面质量

型钢表面不应有裂缝、折叠、结疤、分层和夹杂。

型钢表面允许有局部发纹、凹坑、麻点、划痕和氧化铁皮压入等缺陷存在，但不应超出型钢尺寸深度的五倍，清除后的型钢尺寸不应超出尺寸的允许偏差。

型钢端部不应有大于5mm的毛刺。

参考标准规范

GB/T 706-2016 热轧型钢右键单击图标可在新窗口中打开文档
