热轧槽钢(摘自GB/T 707-1988)

工字钢、槽钢及环件分页导航
本页导航 广告链接

热轧槽钢(摘自GB/T 707-1988)

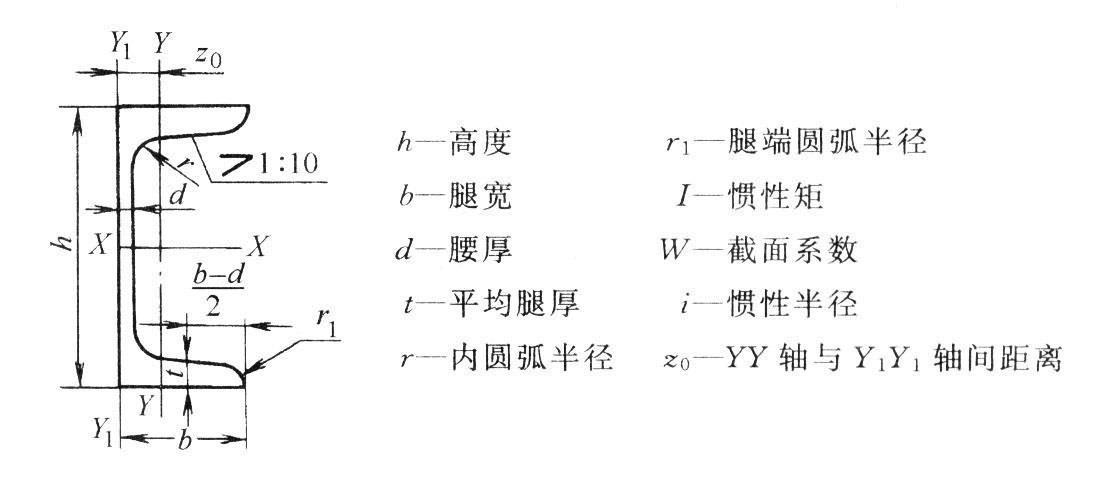

尺寸规格

①经供需双方协议可以供应的型号。

型号 尺寸/mm 截面面积/cm^2 理论重量/(kg/m) 参考数值 参考数值zo/cm
h b d t r r1 X-X X-X X-X Y-Y Y-Y Y-Y Y1-Y1
Wx/cm^3 Ix/cm^4 ix/cm Wy/cm^3 Iy/cm^4 iy/cm Iy/cm^4
5 50 37 4.5 7.0 7.0 3.5 6.928 5.438 10.4 26.0 1.94 3.55 8.3 1.10 20.9 1.35
6.3 63 40 4.8 7.5 7.5 3.8 8.451 6.634 16.1 50.8 2.45 4.50 11.9 1.19 28.4 1.36
8 80 43 5.0 8.0 8.0 4.0 10.248 8.045 25.3 101 3.15 5.79 16.6 1.27 37.4 1.43
10 100 48 5.3 8.5 8.5 4.2 12.784 10.007 39.7 198 3.95 7.80 25.6 1.41 54.9 1.52
12.6 126 53 5.5 9.0 9.0 4.5 15.692 12.318 62.1 391 4.95 10.2 38.0 1.57 77.1 1.59
14a 140 58 6.0 9.5 9.5 4.8 18.516 14.535 80.5 564 5.52 13.0 53.2 1.70 107 1.71
14b 140 60 8.0 9.5 9.5 4.8 21.316 16.733 87.1 609 5.35 14.1 61.1 1.69 121 1.67
16a 160 63 6.5 10.0 10.0 5.0 21.962 17.240 108 866 6.28 16.3 73.3 1.83 144 1.80
16 160 65 8.5 10.0 10.0 5.0 25.162 19.752 117 935 6.10 17.6 83.4 1.82 161 1.75
18a 180 68 7.0 10.5 10.5 5.2 25.699 20.174 141 1270 7.04 20.0 98.6 1.96 190 1.88
18 180 70 9.0 10.5 10.5 5.2 29.299 23.000 152 1370 6.84 21.5 111 1.95 210 1.84
20a 200 73 7.0 11.0 11.0 5.5 28.837 22.637 178 1780 7.86 24.2 128 2.11 244 2.01
20 200 75 9.0 11.0 11.0 5.5 32.837 25.777 191 1910 7.64 25.9 144 2.09 268 1.95
22a 220 77 7.0 11.5 11.5 5.8 31.846 24.999 218 2390 8.67 28.2 158 2.23 298 2.10
22 220 79 9.0 11.5 11.5 5.8 36.246 28.453 234 2570 8.42 30.1 176 2.21 326 2.03
25a 250 78 7.0 12.0 12.0 6.0 34.917 27.410 270 3370 9.82 30.6 176 2.24 322 2.07
25b 250 80 9.0 12.0 12.0 6.0 39.917 31.335 282 3530 9.41 32.7 196 2.22 353 1.98
25c 250 82 11.0 12.0 12.0 6.0 44.917 35.260 295 3690 9.07 35.9 218 2.21 384 1.92
28a 280 82 7.5 12.5 12.5 6.2 40.034 31.427 340 4760 10.9 35.7 218 2.33 388 2.10
28b 280 84 9.5 12.5 12.5 6.2 45.634 35.823 366 5130 10.6 37.9 242 2.30 428 2.02
28c 280 86 11.5 12.5 12.5 6.2 51.234 40.219 393 5500 10.4 40.3 268 2.29 463 1.95
32a 320 88 8.0 14.0 14.0 7.0 48.513 38.083 475 7600 12.5 46.5 305 2.50 552 2.24
32b 320 90 10.0 14.0 14.0 7.0 54.913 43.107 509 8140 12.2 49.2 336 2.47 593 2.16
32c 320 92 12.0 14.0 14.0 7.0 61.313 48.131 543 8690 11.9 52.6 374 2.47 643 2.09
36a 360 96 9.0 16.0 16.0 8.0 60.916 47.814 660 11900 14.0 63.5 455 2.73 818 2.44
36b 360 98 11.0 16.0 16.0 8.0 68.110 53.466 703 12700 13.6 66.9 497 2.70 880 2.37
36c 360 100 13.0 16.0 16.0 8.0 75.310 59.118 746 13400 13.4 70.0 536 2.67 948 2.34
40a 400 100 10.5 18.0 18.0 9.0 75.068 58.928 879 17600 15.3 78.8 592 2.81 1070 2.49
40b 400 102 12.5 18.0 18.0 9.0 83.068 65.208 932 18600 15.0 82.5 640 2.78 1140 2.44
40c 400 104 14.5 18.0 18.0 9.0 91.068 71.488 986 19700 14.7 86.2 688 2.75 1220 2.42
6.5① 65 40 4.8 7.5 7.5 3.8 8.547 6.709 17.0 55.2 2.54 4.59 12.0 1.19 28.3 1.38
12① 120 53 5.5 9.0 9.0 4.5 15.362 12.059 57.7 346 4.75 10.2 37.4 1.56 77.7 1.62
24a① 240 78 7.0 12.0 12.0 6.0 34.217 26.860 254 3050 9.45 30.5 174 2.25 325 2.10
24b① 240 80 9.0 12.0 12.0 6.0 39.017 30.628 274 3280 9.17 32.5 194 2.23 355 2.03
24c① 240 82 11.0 12.0 12.0 6.0 43.817 34.396 293 3510 8.96 34.4 213 2.21 388 2.00
27a① 270 82 7.5 12.5 12.5 6.2 39.284 30.838 323 4360 10.5 35.5 216 2.34 393 2.13
27b① 270 84 9.5 12.5 12.5 6.2 44.684 35.077 347 4690 10.3 37.7 239 2.31 428 2.06
27c① 270 86 11.5 12.5 12.5 6.2 50.084 39.316 372 5020 10.1 39.8 261 2.28 467 2.03
30a① 300 85 7.5 13.5 13.5 6.8 43.902 34.463 403 6050 11.7 41.1 260 2.43 467 2.17
30b① 300 87 9.5 13.5 13.5 6.8 49.902 39.173 433 6500 11.4 44.0 289 2.41 515 2.13
30c① 300 89 11.5 13.5 13.5 6.8 55.902 43.883 463 6950 11.2 46.4 316 2.38 560 2.09

尺寸允许偏差

注：本表单位为mm。

型号 高度h 腿宽b 腰宽a 弯腰绕度 通常长度
5 ±1.5 ±1.5 ±0.4 不应超过0.15d 5～12m
6.3 ±1.5 ±1.5 ±0.4 不应超过0.15d 5～12m
6.5 ±1.5 ±1.5 ±0.4 不应超过0.15d 5～12m
8 ±1.5 ±1.5 ±0.4 不应超过0.15d 5～12m
10 ±2.0 ±2.0 ±0.5 不应超过0.15d 5～19m
12 ±2.0 ±2.0 ±0.5 不应超过0.15d 5～19m
12.6 ±2.0 ±2.0 ±0.5 不应超过0.15d 5～19m
14 ±2.0 ±2.0 ±0.5 不应超过0.15d 5～19m
16 ±2.0 ±2.5 ±0.6 不应超过0.15d 5～19m
18 ±2.0 ±2.5 ±0.6 不应超过0.15d 5～19m
20 ±3.0 ±3.0 ±0.7 不应超过0.15d 6～19m
22 ±3.0 ±3.0 ±0.7 不应超过0.15d 6～19m
24 ±3.0 ±3.0 ±0.7 不应超过0.15d 6～19m
25 ±3.0 ±3.0 ±0.7 不应超过0.15d 6～19m
27 ±3.0 ±3.0 ±0.7 不应超过0.15d 6～19m
28 ±3.0 ±3.0 ±0.7 不应超过0.15d 6～19m
30 ±3.0 ±3.0 ±0.7 不应超过0.15d 6～19m
32 ±3.0 ±3.5 ±0.8 不应超过0.15d 6～19m
36 ±3.0 ±3.5 ±0.8 不应超过0.15d 6～19m
40 ±3.0 ±3.5 ±0.8 不应超过0.15d 6～19m

参考标准规范

GB 707-1988 热轧槽钢尺寸、外形、重量及允许偏差右键单击图标可在新窗口中打开文档
