碳钢填料箱(HG 21537.7—1992)、不锈钢填料箱(HG 21537.8—1992) |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

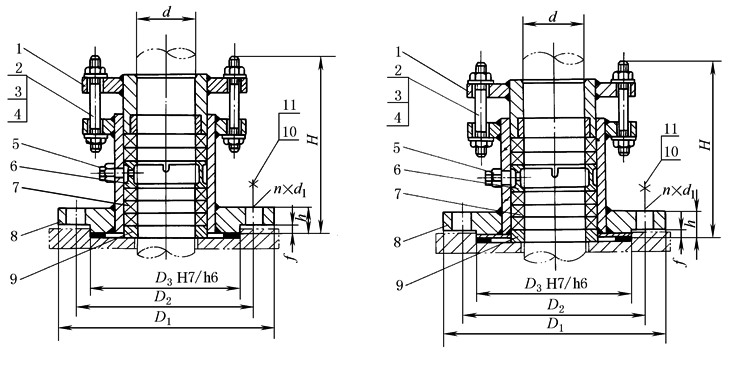

碳钢填料箱 不锈钢填料箱 1—压盖；2—双头螺柱；3—螺母；4—垫圈；5—油杯；6—油环；7—填料；8—填料箱本体法兰；9—底环；10，11—螺钉 标记示例：公称压力1.6MPa，公称直径Φ 90mm的碳钢填料箱，标记为 HG 21537.7—1992 填料箱 PN1.6 DN90 |
||||||||||||||
|
mm |
||||||||||||||
|
轴径 d |
D1 |
D2 |
D3 (h6) |
H |
法兰螺栓孔 |
填料规格 |
h① |
f① |
质量/kg |
|||||
|
PN0.6 |
PN1.6 |
n |
d1 |
碳钢填料箱 |
不锈钢填料箱 |
|||||||||
|
PN0.6 |
PN1.6 |
PN0.6 |
PN1.6 |
|||||||||||
|
30 |
175 |
145 |
110 |
147 |
167 |
4 |
18 |
10×10 |
21 |
|
7.7 |
8.1 |
7.9 |
8.3 |
|
40 |
175 |
145 |
110 |
147 |
167 |
4 |
18 |
10×10 |
|
7.5 |
7.9 |
7.7 |
8.1 |
|
|
50 |
240 |
210 |
176 |
156 |
176 |
8 |
18 |
10×10 |
|
15.4 |
16.3 |
15.8 |
16.7 |
|
|
60 |
240 |
210 |
176 |
176 |
202 |
8 |
18 |
13×13 |
|
16.2 |
17.3 |
16.6 |
17.7 |
|
|
70 |
240 |
210 |
176 |
176 |
202 |
8 |
18 |
13×13 |
|
17.1 |
18.3 |
17.5 |
18.7 |
|
|
80 |
275 |
240 |
204 |
234 |
266 |
8 |
22 |
16×16 |
25 |
5 |
24.1 |
25.9 |
24.8 |
26.6 |
|
90 |
305 |
270 |
234 |
234 |
266 |
8 |
22 |
16×16 |
|
30.3 |
34.5 |
31.2 |
35.4 |
|
|
100 |
305 |
270 |
234 |
234 |
266 |
8 |
22 |
16×16 |
|
29.8 |
34.0 |
30.7 |
34.9 |
|
|
110 |
330 |
295 |
260 |
234 |
266 |
8 |
22 |
16×16 |
|
34.8 |
38.8 |
35.8 |
39.8 |
|
|
120 |
330 |
295 |
260 |
268 |
308 |
8 |
22 |
20×20 |
|
48.5 |
53.1 |
50.1 |
54.7 |
|
|
130 |
330 |
295 |
260 |
268 |
308 |
8 |
22 |
20×20 |
|
47.9 |
52.4 |
49.5 |
54.0 |
|
|
140 |
395 |
350 |
313 |
268 |
308 |
12 |
22 |
20×20 |
35 |
|
55.5 |
64.2 |
57.5 |
66.2 |
|
160 |
395 |
350 |
313 |
268 |
308 |
12 |
22 |
20×20 |
|
60.9 |
69.3 |
62.9 |
71.3 |
|
|
① 标准中无此尺寸，表中尺寸系为浙江长城减速机有限公司产品。 注：1．本体法兰密封面与轴线的垂直度公差按GB/T 1184—1996第 8 级精度。 2．与填料接触部位轴的表面粗糙度不大于Ra0.8μm。 3．填料应采用软质填料，按操作条件确定填料品种及要求，且应在设备装配图上注明。一般石棉或浸渍的石棉填料仅用于密封要求不高的场合。新型的膨胀聚四氟乙烯、柔性石墨、碳纤维、芳砜纶填料等高性能填料应根据相应的产品使用说明书或按表 填料材料选用。 4．填料宜经加工压制成环形填料后使用，以提高密封性。 5．本标准填料箱采用油润滑，润滑油会沿轴流入容器内部，因此，对于物料不允许被沾污者，应在填料箱的下端轴上设置储油杯。 6．PN0.6MPa为 5 个填料环，PN1.6MPa为 7 个填料环。当填料箱使用压力或密封要求较高时，应选用高性能填料且配合使用HG 21572循环保护系统的平衡罐热虹吸流程(流程6)。详见“搅拌传动装置用机械密封的循环保护系统”节。 7．填料箱本体材料为20钢，用于介质温度小于等于200℃的场合。若在250℃，使用压力应为1.44MPa；300℃，应为1.28MPa。若仍用于1.6MPa，可将填料箱本体、压盖材料改为16Mn。 8．本标准适用于设计压力-0.03~1.6MPa、设计温度-20~300℃的搅拌容器上。 |
||||||||||||||
