管道法兰垫片选择
管道法兰垫片选择
|
管道法兰垫片选择 |
||||||
|---|---|---|---|---|---|---|
|

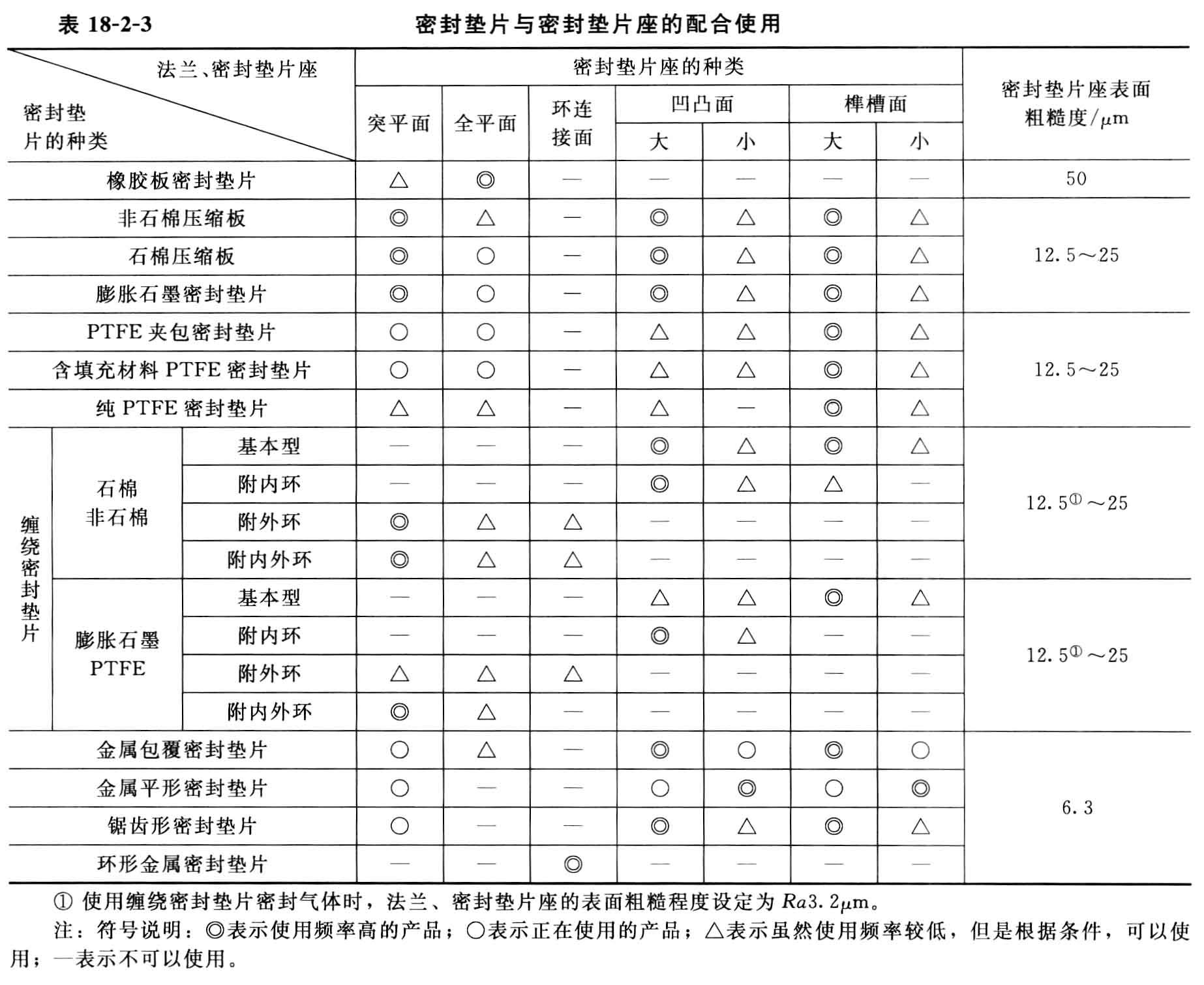

介质 |
法兰公称 压 力 /MPa |
工作温度 /℃ |
法 兰 型 式 |
垫 片 |
||
|
名 称 |
材 料 |
|||||
|
油品、油气、丙烷、丙酮、苯、酚、糠醛、异丙醇和浓度小于30%的尿素等石油化工原料及产品 |
1.6 |
≤200 |
平焊(平面) |
石棉橡胶板垫片 |
耐油石棉橡胶板 |
|
|
201~250 |
对焊(平面) |
缠绕式垫片 |
0Cr18Ni9钢带+石棉带(柔性石墨带) |
|||
|
2.5 |
≤200 |
平焊(平面) |
石棉橡胶垫片 |
耐油石棉橡胶板 |
||
|
201~350 |
对焊(平面) |
缠绕式垫片 |
0Cr18Ni9钢带+石棉带(柔性石墨带) |
|||
|
金属包覆垫片 |
铝+石棉 |
|||||
|
351~450 |
对焊(平面) |
缠绕式垫片 |
0Cr18Ni9钢带+石棉带(柔性石墨带) |
|||
|
金属包覆垫片 |
0Cr13+石棉纸 |
|||||
|
451~550 |
对焊(平面) |
缠绕式垫片 |
0Cr13(0Cr18Ni9)钢带+石棉带(柔性石墨带) |
|||
|
金属包覆垫片 |
0Cr13(0Cr18Ni9)+石棉纸 |
|||||
|
4 |
≤40 |
对焊(凹凸) |
石棉橡胶板垫片 |
耐油石棉橡胶板 |
||
|
≤200 |
对焊(凹凸) |
缠绕式垫片 |
0Cr18Ni9钢带+石棉带(柔性石墨带) |
|||
|
≤350 |
对焊(凹凸) |
缠绕式垫片 |
0Cr18Ni9钢带+石棉带(柔性石墨带) |
|||
|
金属包覆垫片 |
0Cr18Ni9+石棉纸 |
|||||
|
351~500 |
对焊(凹凸) |
缠绕式垫片 |
0Cr13(0Cr18Ni9)钢带+石棉带(柔性石墨带) |
|||
|
金属包覆垫片 |
0Cr13(0Cr18Ni9)+石棉纸 |
|||||
|
6.4 |
≤350 |
对焊(梯形槽) |
椭圆形、八角形垫片 |
08(10) |
||
|
351~450 |
对焊(梯形槽) |
椭圆形、八角形垫片 |
08(10)、0Cr18Ni9、1Cr18Ni9Ti、0Cr13 |
|||
|
压缩空气 |
1 |
≤150 |
平焊(平面) |
石棉橡胶板垫片 |
石棉橡胶板 |
|
|
惰性气体 |
1 |
≤150 |
平焊(平面) |
石棉橡胶板垫片 |
石棉橡胶板 |
|
|
4 |
≤60 |
对焊(凹凸) |
缠绕式垫片 |
0Cr18Ni9带+石棉带(柔性石墨带) |
||
|
6.4 |
≤60 |
对焊(梯形槽) |
椭圆形、八角形垫片 |
08(10) |
||
|
液化石油气 |
1.6 |
≤50 |
对焊(凹凸) |
石棉橡胶板垫片 |
耐油石棉橡胶板 |
|
|
2.5 |
缠绕式垫片 |
0Cr13(0Cr18Ni9)+石棉带(柔性石墨带) |
||||
|
氢气、氢气和油气混合物 |
4 |
≤200 |
对焊(凹凸) |
缠绕式垫片 |
08(15)钢带+石棉带(柔性石墨带) |
|
|
201~450 |
对焊(凹凸) |
缠绕式垫片 |
0Cr13(0Cr18Ni9)钢带+石棉带(柔性石墨带) |
|||
|
451~600 |
对焊(凹凸) |
金属包覆垫片 |
0Cr13(0Cr18Ni9)+柔性石墨带 |
|||
|
6.4~20 |
≤260 |
对焊(梯形槽) |
椭圆形、八角形垫 |
08(10) |
||
|
261~420 |
对焊(梯形槽) |
椭圆形、八角形垫 |
0Cr13(0Cr18Ni9) |
|||
|
水 蒸 气 |
0.3MPa |
1 |
140~450 |
平焊(平面) 对焊(平面) |
石棉橡胶板垫片 |
石棉橡胶板 |
|
1MPa |
1.6 |
280 |
对焊(平面) |
缠绕式垫片 |
08(15、0Cr13)钢带 +石棉带(柔性石墨带) |
|
|
2.5MPa |
4 |
300 |
对焊(平面，凹凸) |
金属包覆垫片 |
镀锡薄铁皮+ 石棉纸 |
|
|
79%~98%硫酸 |
|
≤120 |
平焊(平面) |
石棉橡胶板垫片 |
石棉橡胶板 |
|
|
氨
|
2.5
|
≤150
|
平焊(凹凸) 对焊(凹凸) |
石棉橡胶板垫片
|
石棉橡胶板
|
|
|
水(≤0.6MPa) |
0.6 |
＜100 |
平焊(平面) |
石棉橡胶板垫片 |
石棉橡胶板 |
|
|
联苯、联苯醚 |
1.6 |
≤200 |
平焊(凹凸) |
平垫 |
铝、紫铜 |
|
|
盐水 |
1.6 |
≤60 |
平焊(平面) |
橡胶垫片 |
橡胶板 |
|
|
≤150 |
平焊(平面) |
石棉橡胶板垫片 |
石棉橡胶板 |
|||
|
液碱 |
1.6 |
≤60 |
平焊(平面) |
石棉橡胶板垫片 橡胶垫片 |
石棉橡胶板 橡胶板 |
|
