气缸用QH型外露骨架橡胶缓冲密封圈
气缸用QH型外露骨架橡胶缓冲密封圈
|

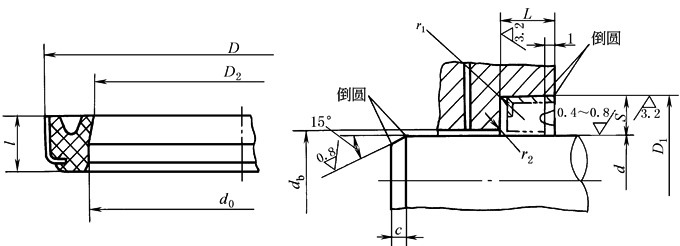

气缸用QH型外露骨架橡胶缓冲密封圈(JB/T 6657—1993) mm |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
适用范围：以压缩空气为介质、温度-20~80℃、压力小于等于1.6MPa的气缸。 材料：聚氨酯橡胶(HG/T 2810Ⅱ类材料)，见表往复运动密封圈材料 标记示例：d＝50mm，D1＝62mm，L＝7mm的QH型外露骨架橡胶缓冲密封圈，标记为 密封圈 QH50×62×7 JB/T 6657—1993 |
|||||||||||||||
|
d
(f9) |
密 封 圈 |
沟 槽 |
|||||||||||||
|
D |
D2 |
d0 |
l |
D1 |
|
|
S |
c ≥ |
r1，r2 ≤ |
||||||
|
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
||||||
|
16 |
24 |
+0.10 +0.05 |
15.5 |
|
16.6 |
|
5 |
±0.50 |
24 |
|
5 |
17 |
4 |
3 |
0.3 |
|
18 |
26 |
17.5 |
18.6 |
26 |
19 |
||||||||||
|
20 |
28 |
19.5 |
20.6 |
28 |
21 |
||||||||||
|
22 |
30 |
21.5 |
22.6 |
30 |
23 |
||||||||||
|
24 |
32 |
23.5 |
24.6 |
32 |
|
25 |
|||||||||
|
28 |
36 |
27.5 |
28.6 |
36 |
29 |
||||||||||
|
30 |
40 |
29.5 |
30.8 |
6 |
40 |
6 |
31 |
5 |
|||||||
|
35 |
45 |
34.5 |
35.8 |
45 |
36 |
||||||||||
|
38 |
48 |
37.5 |
38.8 |
48 |
39 |
||||||||||
|
40 |
50 |
39.1 |
40.8 |
50 |
41 |
4 |
|||||||||
|
45 |
55 |
44.1 |
45.8 |
55 |
|
46 |
|||||||||
|
50 |
62 |
49.1 |
51 |
7 |
62 |
7 |
51.5 |
6 |
|||||||
|
55 |
67 |
54.1 |
56 |
67 |
56.5 |
||||||||||
|
65 |
77 |
64.1 |
66 |
77 |
66.5 |
||||||||||
