突面管法兰(RF)用Ⅱ型及凹凸面管法兰(MF)和槽面管法兰(JG)用非金属平垫片(GB/T 9126—2003) |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ⅱ型垫片适用于窄型法兰密封面 标记方式见表平面管法兰(FF)用非金属平垫片 垫片材料及技术条件见GB/T 9129—2003或表管法兰用非金属平垫片技术条件 |
|||||||||||||||||
|
mm |
|||||||||||||||||
|
公称 通径 DN |
Ⅱ型突面管法兰(RF)用 |
凹凸面管法兰(MF)用 |
榫槽面管法兰(JG)用 |
|
|||||||||||||
|

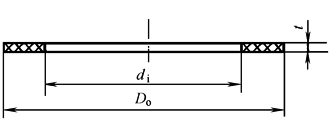

垫片 内径 di |
公称压力 PN/MPa |
垫片 厚度 t |
垫片 内径 di |
公称压力PN/MPa |
垫片 厚度 t |
公称压力PN/MPa |
垫片 厚度 t |
||||||||||
|
2.0 |
5.0 |
1.6 |
2.5 |
4.0 |
5.0 |
1.6 2.5 4.0 |
5.0 |
1.6 |
2.5 |
4.0 |
5.0 |
||||||
|
垫片外径Do |
垫片外径Do |
垫片内径di |
垫片外径Do |
||||||||||||||
|
10 |
— |
— |
— |
— |
18 |
使用 PN＝4.0MPa的尺寸 |
使用 PN＝4.0MPa 的尺寸 |
34 |
— |
0.8~ 3 |
24 |
— |
使用 PN＝4.0MPa的尺寸 |
使用 PN＝4.0MPa的尺寸 |
34 |
— |
0.8~ 3 |
|
15 |
25 |
45.5 |
51.5 |
0.8 |
22 |
39 |
35.0 |
29 |
25.5 |
39 |
35.0 |
||||||
|
20 |
33 |
55.0 |
63.0 |
27 |
50 |
43.0 |
36 |
33.5 |
50 |
43.0 |
|||||||
|
25 |
38 |
64.5 |
70.0 |
34 |
57 |
51.0 |
43 |
38.0 |
57 |
51.0 |
|||||||
|
32 |
48 |
74.0 |
79.0 |
43 |
65 |
63.5 |
51 |
47.5 |
65 |
63.5 |
|||||||
|
40 |
54 |
83.0 |
93.0 |
49 |
75 |
73.0 |
61 |
54.0 |
75 |
73.0 |
|||||||
|
50 |
73 |
101 |
107 |
61 |
87 |
92.0 |
73 |
73.0 |
87 |
92.0 |
|||||||
|
65 |
86 |
120 |
127 |
77① |
109 |
105.0 |
95 |
85.5 |
109 |
105.0 |
|||||||
|
80 |
108 |
133 |
147 |
89 |
120 |
127.0 |
106 |
108.0 |
120 |
127.0 |
|||||||
|
100 |
132 |
171 |
178 |
115 |
149 |
157.0 |
129 |
132.0 |
149 |
157.0 |
|||||||
|
125 |
160 |
194 |
213 |
141 |
175 |
186.0 |
155 |
160.5 |
175 |
186.0 |
|||||||
|
150 |
190 |
220 |
248 |
169 |
203 |
216.0 |
183 |
190.5 |
203 |
216.0 |
|||||||
|
200 |
238 |
276 |
304 |
220 |
259 |
270.0 |
239 |
238.0 |
259 |
270.0 |
|||||||
|
250 |
286 |
336 |
358 |
273 |
312 |
324.0 |
292 |
286.0 |
312 |
324.0 |
|||||||
|
300 |
343 |
406 |
419 |
324 |
363 |
381.0 |
343 |
343.0 |
363 |
381.0 |
|||||||
|
350 |
375 |
446 |
482 |
356 |
421 |
413.0 |
395 |
374.5 |
421 |
413.0 |
|||||||
|
400 |
425 |
511 |
536 |
407 |
473 |
470.0 |
447 |
425.5 |
473 |
470.0 |
|||||||
|
450 |
489 |
546 |
593 |
458 |
523 |
533.0 |
497 |
489.0 |
523 |
533.0 |
|||||||
|
500 |
533 |
603 |
651 |
508 |
575 |
584.0 |
549 |
533.5 |
575 |
584.0 |
|||||||
|
600 |
641 |
713 |
771 |
610 |
675 |
692.0 |
649 |
641.3 |
675 |
692.0 |
|||||||
|
700 |
— |
712 |
使用 PN＝2.5MPa的尺寸 |
777 |
— |
1.5~ 3 |
751 |
— |
使用 PN＝ 2.5MPa 的尺寸 |
777 |
— |
— |
1.5~ 3 |
||||
|
800 |
813 |
882 |
856 |
882 |
|||||||||||||
|
900 |
915 |
987 |
961 |
987 |
|||||||||||||
|
1000 |
1016 |
1092 |
1061 |
1092 |
|||||||||||||
|
① 只有当PN为5.0MPa、DN为65mm时，垫片内径di为73mm。 |
|||||||||||||||||
