嵌合式离合器

(1)工作原理

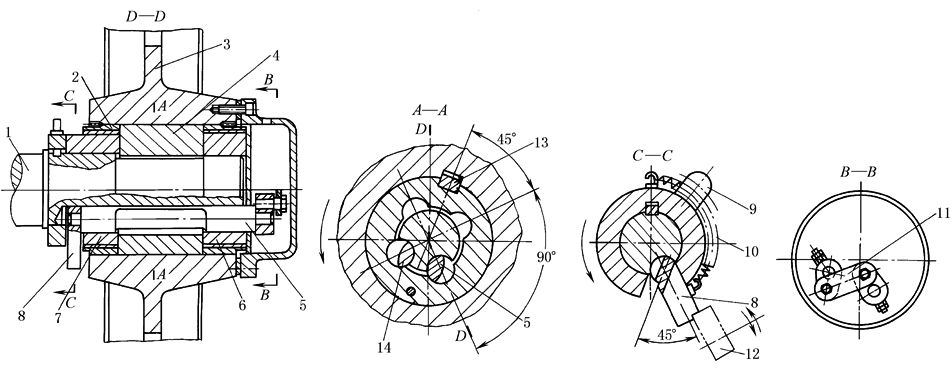

图为双转键离合器，主动件大齿轮3与中套4通过键13连成一体转动，并以滑动轴承工作支承在端套6.7上，按图示方向转动。工作转键5的尾端带有拨爪8并借助弹簧10拉紧，使工作转键常处于嵌入中套的状态，即离合器处于接合状态。当离合器需要脱开时，操纵操纵块12，使拨爪8带动工作转键顺时针转45°，完全转入轴槽之内，则离合器脱开。四连杆机构11分别与工作转键和止逆转键14相连，使工作转键与止逆转键反向同步转动，止逆键的作用是防止反向转动造成冲击。

图(1)

1—曲轴；2—滑动轴承；3—输入齿轮；4—中套；5—工作转键；6—右端套；7—左端套；8—拨爪；

9—撞块；10—弹簧；11—四连杆机构；12—操纵块；13—键；14—止逆转键

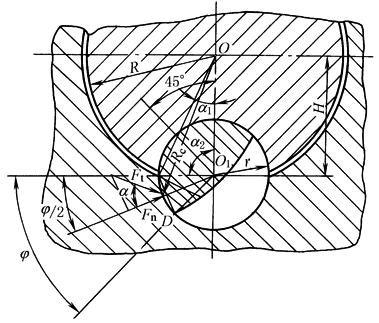

(2) 转键离合器的计算

计算项目

计  算  公  式

单位

说  明

计算转矩

T_e＝KT(见表“离合器的选用计算”中表1)

N·mm

作用在转键上的圆周力

N

作用在转键上的正压力

F_n＝F_tcosα

N

转键挤压应力

N/mm²

r——转键工作半径，mm

单位长度压力

N/mm

φ——转键工作面的中心角，一般小于60°，通常φ＝45°

挤压面积

mm²

σ_pp——许用挤压应力，N/mm²，一般取

转键计算半径

mm

压力角

(°)

曲轴直径

d₁＝(1.12～1.2)d₀＝2R

mm

转键有效长度

l＝(1.4～1.65)d₁

mm

转键直径

d＝(0.44～0.5)d₁

mm
