其他制动器

型号

参数

DHD2-2

DHD2-4

DHD2-8

DHD2-16

DHD2-30

DHD2-50

DHD2-100

DHD2-200

静摩擦扭矩/N·m

2

4

8

16

30

50

100

200

励磁电压/DC- V

24

90

24

90

24

90

24

90

24

90

24

90

24

90

24

90

功率(20℃)/W

10

13

15

18

23

27

33

45

接通(释放)时间/ms

35

45

55

70

100

120

180

250

断开(制动)时间/ms

12

15

25

35

50

65

90

质量/kg

0.5

0.85

1.2

1.9

3.6

5.2

7.9

12.3

B

/mm

68

74

85

108

112

130

150

170

C

77

85

97

117

125

145

165

187

E

20

25

40

49

62

F

4.5

5.5

6.6

9

G

8

11

14

18

H

—

M5

M6

L

30

32

35

41

53.5

56.5

71

81

P

18

16

14

15

16

18

22

21

M

25.5

27.5

29.5

34.5

46

49

61

71

N

15

16

17

19.5

26

27

32

37

Q

8

12

16

20

25

30

40

R

7

7.5

8.5

11

14

17

21

S

0.15～0.25

0.2～0.3

d

12

14

19

24

28

32

b

4

5

6

8

10

U

13.8

16.3

21.8

27.3

31.3

35.8

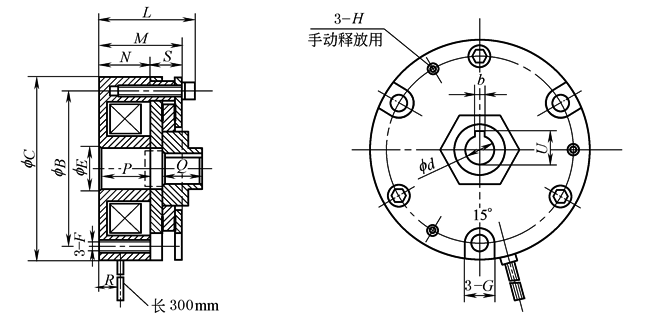

注：1.弹簧制动，通电松闸。带六方孔的制动板套在六方套上，可左右滑动。

2.生产厂家为北京古德高机电技术有限公司。

型号

参数

DHD3-1.2

DHD3-3.0

DHD3-6.0

DHD3-15

DHD3-30

DHD3-60

DHD3-120

DHD3-240

静摩擦扭矩/N·m

1.2

3.0

6.0

15

30

60

120

240

励磁电压/DC-V

80

功率(20℃)/W

8

12

15

20

28

32

36

接通(释放)时间/ms

40

50

70

100

120

250

断开(制动)时间/ms

30

40

50

70

50

质量/kg

1.3

1.7

2.8

3.2

5.3

7.3

8.4

14

Df7

/mm

80

90

100

120

140

165

200

D₁

70

80

88

106

124

146

178

G

8

9.5

12.5

15.5

19

L

44

48

53

63

72

77

94

112

P

27

30

34

39

46

48

58

Q

17

18

19

24

26

29

40

45

L₁

7

10

15

27

c

8

7

9

12

10

a

0.25～0.75

0.5～1.0

f H7

8

10

14

18

22

28

32

42

f F7

3

4

5

6

8

10

12

h

9.4

11.8

16.3

20.8

25.3

31.3

35.3

45.3

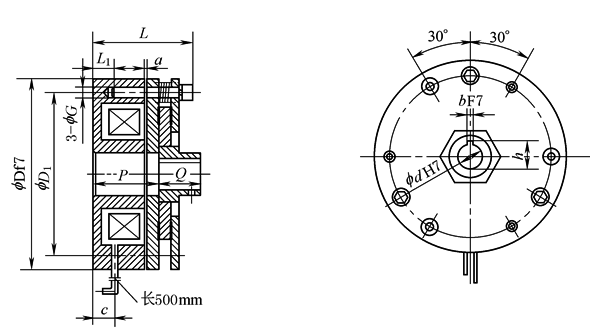

注：1.弹簧制动，通电松闸。带六方孔的制动板套在六方套上，可左右滑动。

2.生产厂家为北京古德高机电技术有限公司。

型号

参数

静摩擦扭矩/N·m

≥4

≥8

≥16

≥40

≥60

≥80

≥150

≥260

≥400

励磁电压/DC-V

24、96、103、170、180、190、205

功率(20℃)/W

20

25

30

40

50

55

85

100

110

最高转速/r·min^-1

3000

1500

接通(释放)时间/ms

45

60

73

111

213

221

272

—

375

断开(制动)时间/ms

29

32

47

57

38

53

85

—

219

h

/mm

36.3

42.8

48.4

54.9

65.5

72.5

83.1

97.6

105.7

h₁

18

20

20

25

30

30

35

40

50

h₂

1.0

1.5

2

2

2

2.25

2.75

3.5

4.5

h₃

6

7

9

11

11

11

11

11

12.5

h₄

16

16.5

28

30

33

38

41

48

58

h₅

98

111

121

140

165

196

242

276

280

h₆

54.5

63

74

85

98

113

124

140

172

β

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

9°～12°

h_7min

3

4

5

5

5

6

6

8

8

h_7max

5.5

6

9.5

10

11

11.5

15

18

18

a_标准

0.2

0.2

0.2

0.3

0.3

0.3

0.4

0.4

0.5

a_极限

0.4

0.4

0.4

0.5

0.5

0.5

0.8

0.8

0.8

b

88

106.5

132

152

169

194.5

222

258

308

dh7

11、12

11、12、14、15

11、12、14、15、20

20、25

20、25、30

25、30、35、38

30、35、40、45

35、40、45、50

40、45、50、55、60、65、70

d₁

3-M4

3-M5

3-M6

3-M6

3-M8

3-M8

6-M8

6-M10

6-M10

d₂

91

109

134

155

169

195

222

259

308

d₃

87

105

130

150

165

190

217

254

302

d₄

72

90

112

132

145

170

196

230

278

d₅

31

41

45

52

55

70

77

90

120

d₆

27

32

42

50

60

68

75

85

115

d₈

3～4.5

3～5.5

3～7

3～7

3～9

3～9

6～9

6～11

6～11

d₉

8

8

10

10

12

12

14

14

16

d₁₀

24

26

35

40

52

52

62

72

85

d₁₁

52

60

73

82

92

112

116

135

173

注：1.手动释放机构、防尘罩、法兰为选购件。

2.功率(20°)(W)表中数字是指V_DC＝2.4伏下的电功率。

3.生产厂家为北京古德高机电技术有限公司。
