电磁离合器及电磁离合制动器产品
摩擦式电磁离合器产品

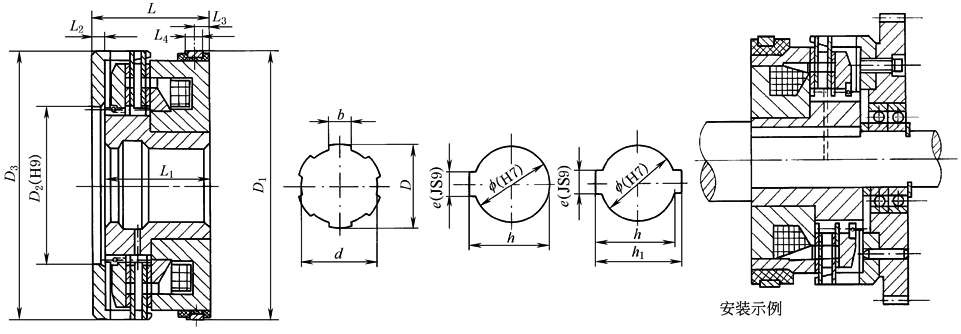

DLMO系列有滑环湿式多片电磁离合器
DLMO系列有滑环湿式多片电磁离合器 |
|||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|||||||||||||||||||||
规格 |
额定动 转矩 /N·m |
额定静 转矩 /N·m |
空载转矩 /N·m ≤ |
接通时间 /s ≤ |
断开时间 /s ≤ |
额定电压 (DC)/V |
线圈消耗 功率 (20℃) /W |
允许最高 转速 /r·min-1 |
质量 /kg |
供油量 /L·min-1 |
电刷型号 |
||||||||||
2.5 |
12 |
25 |
0.4 |
0.28 |
0.10 |
24 |
13 |
3500 |
1.78 |
0.25 |
DS-0.01 |
||||||||||
6.3 |
50 |
100 |
1 |
0.32 |
0.10 |
24 |
19 |
3000 |
2.8 |
0.40 |
|||||||||||
16 |
100 |
200 |
2 |
0.35 |
0.15 |
24 |
23 |
3000 |
4.66 |
0.65 |
|||||||||||
40 |
250 |
500 |
5 |
0.40 |
0.20 |
24 |
51 |
2000 |
9.0 |
1.00 |
|||||||||||
规格 |
D1 |
D2 |
D3 |
D4 |
D |
d |
b |
L |
L1 |
L2 |
L3 |
衔铁行程 |
e |
h |
|||||||
mm |
|||||||||||||||||||||
2.5 |
94 |
92 |
50 |
42 |
|
|
|
56 |
46.6 |
5 |
18.5 |
2.2 |
8 |
|
|||||||
6.3 |
116 |
113 |
65 |
52 |
|
|
|
60 |
48.2 |
5 |
18.5 |
2.8 |
12 |
|
|||||||
16 |
142 |
142 |
85 |
60 |
|
|
|
65 |
49.2 |
7.5 |
18.5 |
3.5 |
14 |
|
|||||||
40 |
176 |
178 |
105 |
86 |
|
|
|
80 |
62 |
10 |
22 |
4 |
18 |
|
|||||||
注:1.离合器工作时必须在摩擦片间加润滑油,供油方式为外浇油或油溶式,但其浸入油深为离合器外径的1/5~1/4。高速或频繁动作时应采用轴心供油,其量见本表。 2.安装示例为同轴安装齿轮输出,也可分轴安装,但主、从动轴都应轴向固定,不得窜动,且同轴度不低于9级。输出及安装方式由用户决定并实现。 3.生产厂家为天津机床电器有限公司。 |

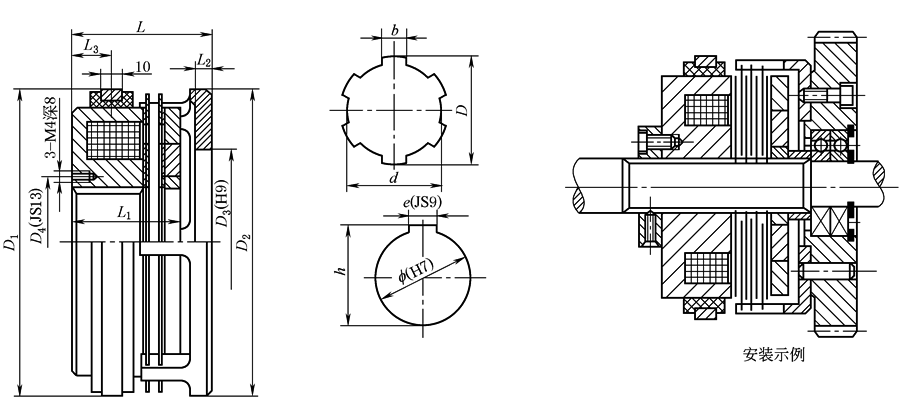

DLM3系列无滑环湿式多片电磁离合器
DLM3系列无滑环湿式多片电磁离合器 |
||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||
规格 |
额定动 转矩 /N·m |
额定静 转矩 /N·m |
空载转矩 /N·m ≤ |
接通时间 /s ≤ |
断开时间 /s ≤ |
额定电压 (DC)/V |
线圈消耗 功率 (20℃) /W |
允许最高 转速 /r·min-1 |
质量 /kg |
供油量 /L·min-1 |
||||||||||
1.2 |
12 |
20 |
0.39 |
0.28 |
0.09 |
24 |
18 |
3500 |
1.6 |
0.2 |
||||||||||
2.5 |
25 |
40 |
0.40 |
0.30 |
0.09 |
24 |
21 |
3500 |
2.3 |
0.25 |
||||||||||
5 |
50 |
80 |
0.9 |
0.32 |
0.10 |
24 |
32 |
3000 |
3.4 |
0.40 |
||||||||||
10 |
100 |
160 |
1.80 |
0.35 |
0.14 |
24 |
38 |
3000 |
5 |
0.65 |
||||||||||
16 |
160 |
250 |
2.40 |
0.37 |
0.14 |
24 |
50 |
2500 |
6.6 |
0.65 |
||||||||||
25 |
250 |
400 |
3.50 |
0.40 |
0.18 |
24 |
61 |
2200 |
8.6 |
1.0 |
||||||||||
40 |
400 |
630 |
5.60 |
0.42 |
0.20 |
24 |
72 |
2000 |
14.7 |
1.0 |
||||||||||
63 |
630 |
1000 |
9.00 |
0.45 |
0.25 |
24 |
83 |
1800 |
21 |
1.2 |
||||||||||
规格 |
D1 |
D2 |
D |
d |
b |
f |
e |
h |
L |
L1 |
L2 |
S |
t |
|||||||
mm |
||||||||||||||||||||
1.2 |
86 |
50 |
|
|
|
20 |
6 |
|
51 |
44.5 |
5.5 |
3.5 |
6 |
|||||||
2.5 |
96 |
56 |
|
|
|
25 |
8 |
|
57 |
51.5 |
5.5 |
3.5 |
6 |
|||||||
5 |
113 |
65 |
|
|
|
30 |
8 |
|
63 |
56 |
5 |
3.5 |
8 |
|||||||
10 |
133 |
75 |
|
|
|
40 |
12 |
|
68 |
59 |
6.5 |
5.5 |
8 |
|||||||
16 |
145 |
85 |
|
|
|
45 |
14 |
|
70 |
61.5 |
6.5 |
5.5 |
10 |
|||||||
25 |
166 |
110 |
|
|
|
50 |
14 |
|
78.5 |
68 |
7.5 |
5.5 |
10 |
|||||||
40 |
192 |
110 |
|
|
|
60 |
16 |
|
91 |
79.5 |
8 |
6 |
10 |
|||||||
63 |
212 |
125 |
|
|
|
70 |
20 |
|
109 |
96.5 |
9.5 |
7 |
10 |
|||||||
注:1.离合器工作时必须在摩擦片间加润滑油,供油方式为外浇油或油溶式,但其浸入油深为离合器外径的1/5~1/4。高速或频繁动作时应采用轴心供油,其量见本表。 2.安装示例为同轴安装齿轮输出,也可分轴安装,但主、从动轴都应轴向固定,不得窜动,且同轴度不低于9级。输出及安装方式由用户决定并实现。 3.生产厂家为天津机床电器有限公司。 |

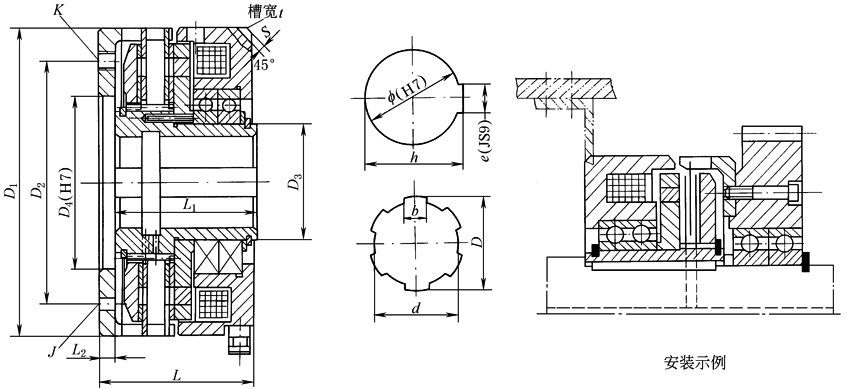

DLM5系列有滑环湿式多片电磁离合器
DLM5系列有滑环湿式多片电磁离合器 |
|||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|||||||||||||||||||||||
规格 |
额定动 转矩 /N·m |
额定静 转矩 /N·m |
空载转矩 /N·m |
接通时间 /s≤ |
断开时间 /s≤ |
额定电压 (DC)/V |
线圈消耗 功率(20℃) /W |
允许最高 转速 /r·min-1 |
质量 /kg |
供油量 /L·min-1 |
|||||||||||||
1.2/1.2C |
12 |
20 |
0.39 |
0.28 |
0.09 |
24 |
10 |
3500 |
1.3 |
0.20 |
|||||||||||||
2.5 |
25 |
40 |
0.40 |
0.30 |
0.09 |
24 |
17 |
3500 |
1.73 |
0.25 |
|||||||||||||
5/5C |
50 |
80 |
0.90 |
0.32 |
0.10 |
24 |
17 |
3000 |
2.9 |
0.40 |
|||||||||||||
10/10C |
100 |
160 |
1.80 |
0.35 |
0.14 |
24 |
19 |
3000 |
4.3 |
0.65 |
|||||||||||||
16 |
160 |
250 |
2.40 |
0.37 |
0.14 |
24 |
26 |
2500 |
5.8 |
0.65 |
|||||||||||||
25/25C |
250 |
400 |
3.50 |
0.40 |
0.18 |
24 |
39 |
2200 |
7.7 |
1.00 |
|||||||||||||
40 |
400 |
630 |
5.60 |
0.42 |
0.20 |
24 |
45 |
2000 |
12.2 |
1.00 |
|||||||||||||
63 |
630 |
1000 |
9.00 |
0.45 |
0.25 |
24 |
66 |
1800 |
16.2 |
1.2 |
|||||||||||||
100 |
1000 |
1600 |
15.0 |
0.65 |
0.35 |
24 |
81 |
1600 |
23.2 |
1.2 |
|||||||||||||
160 |
1600 |
2500 |
24.0 |
0.90 |
0.45 |
24 |
87 |
1600 |
31.7 |
1.5 |
|||||||||||||
250 |
2500 |
4000 |
37.5 |
1.20 |
0.60 |
24 |
100 |
1200 |
47.1 |
2.0 |
|||||||||||||
400 |
4000 |
6300 |
60.0 |
1.50 |
0.80 |
24 |
134 |
1000 |
100.9 |
3.0 |
|||||||||||||
规格 |
D1 |
D2 |
D3 |
D |
d |
b |
f |
e |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
电刷型号 |
|||||||
mm |
|||||||||||||||||||||||
1.2 |
86 |
50 |
86 |
|
|
|
20 |
6 |
|
|
43.5 |
38 |
5.5 |
5 |
7 |
DS-002 |
|||||||
2.5 |
96 |
56 |
96 |
|
|
|
25 |
8 |
|
|
48.5 |
43 |
5.5 |
7 |
7 |
||||||||
5 |
113 |
65 |
113 |
|
|
|
30 |
8 |
|
|
55.5 |
50 |
5.5 |
7 |
8 |
||||||||
10 |
133 |
75 |
133 |
|
|
|
40 |
12 |
|
|
61 |
54.5 |
6.5 |
8 |
10 |
DS-001 |
|||||||
16 |
145 |
85 |
145 |
|
|
|
45 |
14 |
|
|
63.5 |
57 |
6.5 |
8 |
10 |
||||||||
25 |
166 |
95 |
166 |
|
|
|
50 |
14 |
|
|
72 |
64.5 |
7.5 |
10 |
10 |
||||||||
40 |
192 |
120 |
192 |
|
|
|
60 |
18 |
|
|
82.5 |
74.5 |
8 |
10 |
10 |
||||||||
63 |
212 |
125 |
212 |
|
|
|
70 |
20 |
|
|
91.5 |
82 |
9.5 |
12 |
10 |
||||||||
100 |
235 |
150 |
235 |
|
|
|
70 |
20 |
|
|
105 |
96 |
10 |
15 |
10 |
||||||||
160 |
270 |
180 |
270 |
|
|
|
100 |
28 |
|
|
118 |
104 |
14 |
15 |
10 |
||||||||
250 |
310 |
220 |
310 |
|
|
|
110 |
28 |
|
|
130 |
116 |
14 |
10 |
12 |
||||||||
400 |
415 |
235 |
415 |
|
|
|
120 |
32 |
|
|
150 |
132 |
18 |
10 |
12 |
||||||||
1.2C |
94 |
50 |
86 |
|
|
|
|
|
|
|
56 |
50.5 |
5.5 |
19 |
10 |
||||||||
5C |
116 |
65 |
113 |
|
|
|
|
|
|
|
59.5 |
54 |
5.5 |
19 |
10 |
||||||||
10C |
142 |
85 |
133 |
|
|
|
|
|
|
|
64.5 |
58 |
6.5 |
19 |
10 |
||||||||
25C |
176 |
105 |
160 |
|
|
|
|
|
|
|
81 |
73.5 |
7.5 |
21 |
10 |
||||||||
注:1.离合器工作时必须在摩擦片间加润滑油,供油方式为外浇油或油溶式,但其浸入油深为离合器外径的1/5~1/4。高速或频繁动作时应采用轴心供油,其量见本表。 2.安装示例为同轴安装齿轮输出,也可分轴安装,但主、从动轴都应轴向固定,不得窜动,且同轴度不低于9级。输出及安装方式由用户决定并实现。 3.生产厂家为天津机床电器有限公司。 |

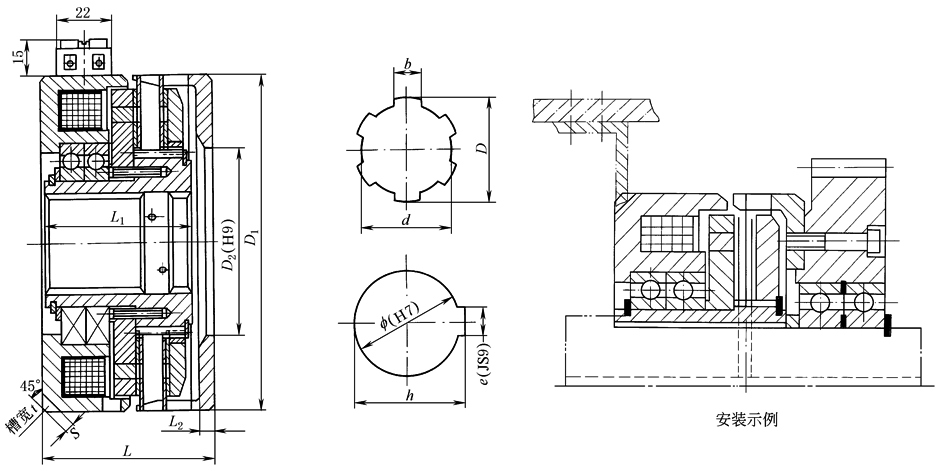

DLM9(ERD)系列无滑环湿式多片电磁离合器
DLM9(ERD)系列无滑环湿式多片电磁离合器 |
||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||
规格 |
额 定 动转矩 /N·m |
额 定 静转矩 /N·m |
空载 转矩 /N·m |
接通 时间/s ≤ |
断开 时间/s ≤ |
额定 电压 (DC)/V |
线圈消耗 功率(20℃) /W |
允许最高 转速 /r·min-1 |
质量 /kg |
供油量 /L·min-1 |
||||||||||
DLM 9-2 |
16 |
25 |
0.48 |
0.28 |
0.09 |
24 |
24 |
3000 |
2.9 |
0.25 |
||||||||||
DLM 9-5 |
50 |
80 |
0.85 |
0.30 |
0.10 |
24 |
37 |
3000 |
3.9 |
0.40 |
||||||||||
DLM 9-10 |
100 |
160 |
1.80 |
0.32 |
0.14 |
24 |
50 |
3000 |
5.9 |
0.65 |
||||||||||
DLM 9-16 |
160 |
250 |
2.40 |
0.36 |
0.16 |
24 |
56 |
2500 |
7.8 |
0.65 |
||||||||||
DLM 9-25 |
250 |
400 |
3.80 |
0.40 |
0.18 |
24 |
76 |
2200 |
10.7 |
1.00 |
||||||||||
DLM 9-40 |
400 |
630 |
6.00 |
0.60 |
0.22 |
24 |
86 |
2000 |
15 |
1.00 |
||||||||||
DLM 9-63 |
630 |
1000 |
9.50 |
0.70 |
0.26 |
24 |
88 |
1800 |
22 |
1.20 |
||||||||||
DLM 9-100 |
1000 |
1600 |
15.00 |
0.85 |
0.31 |
24 |
104 |
1600 |
33 |
1.20 |
||||||||||
DLM 9-160 |
1600 |
2500 |
24.00 |
1.20 |
0.43 |
24 |
122 |
1500 |
51 |
1.50 |
||||||||||
DLM 9-250 |
2500 |
4000 |
38.00 |
1.40 |
0.50 |
24 |
175.5 |
1200 |
67 |
2.00 |
||||||||||
规格 |
D1 |
D2 |
D3 |
D4 |
f |
e |
h |
J |
K |
L |
L1 |
L2 |
S |
t |
||||||
mm |
||||||||||||||||||||
DLM 9-2 |
95 |
80 |
35 |
50 |
20 |
6 |
|
2-f 6 |
4-M6 |
55 |
50 |
5 |
4 |
8 |
||||||
DLM 9-5 |
110 |
90 |
45 |
65 |
30 |
8 |
|
3-f 6 |
4-M6 |
60 |
55 |
5 |
4 |
8 |
||||||
DLM 9-10 |
132 |
105 |
50 |
75 |
40 |
12 |
|
3-f 6 |
6-M8 |
67 |
60 |
7 |
5 |
10 |
||||||
DLM 9-16 |
147 |
120 |
55 |
85 |
45 |
14 |
|
3-f 8 |
6-M8 |
72 |
65 |
7 |
5 |
10 |
||||||
DLM 9-25 |
162 |
135 |
65 |
95 |
50 |
16 |
|
3-f 8 |
6-M8 |
82 |
75 |
7 |
6 |
12 |
||||||
DLM 9-40 |
182 |
155 |
75 |
120 |
60 |
18 |
|
3-f 10 |
6-M10 |
93 |
85 |
8 |
6 |
12 |
||||||
DLM 9-63 |
202 |
170 |
85 |
125 |
70 |
20 |
|
3-f 10 |
6-M10 |
109 |
100 |
9 |
8 |
14 |
||||||
DLM 9-100 |
235 |
200 |
100 |
150 |
70 |
20 |
|
3-f 14 |
6-M12 |
120 |
110 |
10 |
8 |
14 |
||||||
DLM 9-160 |
270 |
235 |
110 |
200 |
90 |
25 |
|
3-f 14 |
6-M12 |
142 |
130 |
12 |
10 |
16 |
||||||
DLM 9-250 |
310 |
260 |
140 |
220 |
110 |
28 |
|
3-f 16 |
6-M16 |
157 |
145 |
14 |
10 |
16 |
||||||
注:1. D2、J、K为用户连接用尺寸,由用户自行加工,本表数据仅供参考。 2.离合器工作时必须在摩擦片间加润滑油,供油方式为外浇油或油溶式,但其浸入油深为离合器外径的1/5~1/4。高速或频繁动作时应采用轴心供油,其量见本表。 3.安装示例为同轴安装齿轮输出,也可分轴安装,但主、从动轴都应轴向固定,不得窜动,且同轴度不低于9级。输出及安装方式由用户决定并实现。 4.生产厂家为天津机床电器有限公司。 |

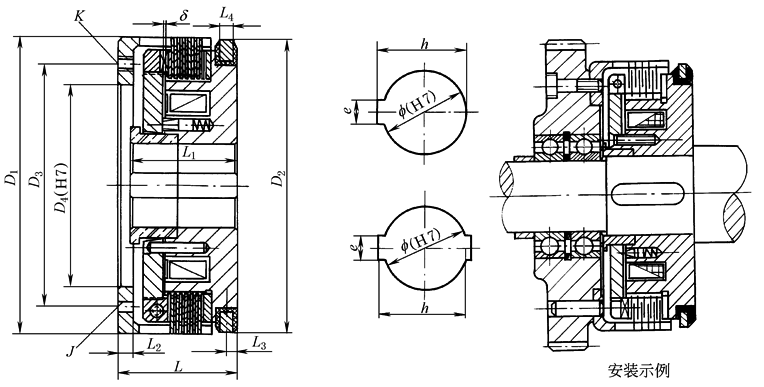

DLM10(EKE)系列有滑环多片电磁离合器
DLM10(EKE)系列有滑环多片电磁离合器 |
||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||
规格 |
额定动 转 矩 /N·m |
额定静 转 矩 /N·m |
空载 转矩 /N·m |
接通时间 /s ≤ |
断开时间 /s ≤ |
额定电压 (DC) /V |
线圈消耗 功率(20℃) /W |
允许最高 转速 /r·min-1 |
质量 /kg |
电刷型号 |
||||||||||
1A/1AG |
12.5 |
20/14 |
0.088/0.05 |
0.14/0.11 |
0.03/0.025 |
24 |
26 |
3000 |
2 |
湿式采用DS-005、干式采用DS-006 |
||||||||||
2A/2AG |
25 |
40/27.5 |
0.175/0.10 |
0.18/0.16 |
0.032/0.028 |
27 |
3000 |
2.6 |
||||||||||||
4A/4AG |
40 |
63/44 |
0.280/0.16 |
0.20/0.18 |
0.04/0.03 |
33 |
3000 |
3.2 |
||||||||||||
6A/6AG |
63 |
100/70 |
0.350/0.26 |
0.25/0.20 |
0.45/0.04 |
43 |
3000 |
4 |
||||||||||||
10A/10AG |
100 |
160/110 |
0.500/0.35 |
0.28/0.25 |
0.06/0.045 |
43 |
3000 |
5.5 |
||||||||||||
16A/16AG |
160 |
250/175 |
1.00/0.56 |
0.30/0.28 |
0.08/0.06 |
47 |
2500 |
7.8 |
||||||||||||
25A/25AG |
250 |
400/280 |
1.50/0.88 |
0.35/0.30 |
0.11/0.08 |
55 |
2200 |
11 |
||||||||||||
40A/40AG |
400 |
630/440 |
2.50/1.40 |
0.40/0.35 |
0.12/0.11 |
62 |
2000 |
15 |
||||||||||||
63A/63AG |
630 |
1000/700 |
4.00/2.20 |
0.50/0.40 |
0.15/0.12 |
70 |
1750 |
21 |
||||||||||||
100A/100AG |
1000 |
1600/1100 |
6.00/3.00 |
0.60/0.50 |
0.18/0.15 |
79 |
1600 |
32 |
||||||||||||
160A/160AG |
1600 |
2500/1750 |
10/5.5 |
0.90/0.70 |
0.22/0.18 |
93 |
1350 |
50 |
||||||||||||
250A/250AG |
2500 |
4000/2750 |
15/8.6 |
1.15/0.90 |
0.28/0.25 |
110 |
1200 |
77 |
||||||||||||
400A/400AG |
4000 |
6300/4400 |
24/14 |
1.30/1.20 |
0.35/0.30 |
123 |
1000 |
122 |
||||||||||||
规格 |
D1 |
D2 |
D3 |
D4 |
f |
e |
h |
J |
K |
L |
L1 |
L2 |
L3 |
L4 |
δ |
|||||
mm |
||||||||||||||||||||
1A/1AG |
100 |
100 |
85 |
50 |
18 |
|
|
2-f 6 |
4-M6 |
45 |
42 |
5 |
5.5 |
8 |
0.30 |
|||||
2A/2AG |
110 |
110 |
90 |
55 |
20 |
|
|
2-f 6 |
4-M6 |
48 |
45 |
5 |
5.5 |
8 |
0.30 |
|||||
4A/4AG |
120 |
120 |
100 |
60 |
25 |
|
|
3-f 6 |
6-M6 |
52 |
48 |
6 |
5.5 |
8 |
0.30 |
|||||
6A/6AG |
132 |
132 |
105 |
65 |
30 |
|
|
3-f 6 |
6-M8 |
55 |
50 |
7 |
5.5 |
8 |
0.30 |
|||||
10A/10AG |
147 |
145 |
120 |
75 |
40 |
|
|
3-f 8 |
6-M8 |
58 |
53 |
7 |
5.5 |
8 |
0.35 |
|||||
16A/16AG |
162 |
160 |
135 |
85 |
45 |
|
|
3-f 8 |
6-M8 |
62 |
57 |
7 |
5.5 |
8 |
0.40 |
|||||
25A/25AG |
182 |
180 |
155 |
95 |
50 |
|
|
3-f 10 |
6-M16 |
68 |
63 |
8 |
6 |
8 |
0.45 |
|||||
40A/40AG |
202 |
200 |
170 |
120 |
60 |
|
|
3-f 10 |
6-M10 |
76 |
70 |
9 |
6.25 |
8 |
0.50 |
|||||
63A/63AG |
235 |
230 |
200 |
125 |
70 |
|
|
3-f 14 |
6-M12 |
86 |
80 |
10 |
6.25 |
8 |
0.60 |
|||||
100A/100AG |
270 |
255 |
235 |
150 |
70 |
|
|
3-f 14 |
6-M16 |
100 |
92 |
12 |
8.5 |
10 |
0.70 |
|||||
160A/160AG |
310 |
295 |
260 |
180 |
75 |
20±0.026 |
|
3-f 16 |
6-M16 |
115 |
107 |
14 |
8 |
10 |
0.80 |
|||||
250A/250AG |
360 |
340 |
305 |
200 |
100 |
28±0.026 |
|
4-f 16 |
8-M16 |
132 |
122 |
15 |
8.5 |
10 |
0.90 |
|||||
400A/400AG |
420 |
395 |
350 |
235 |
120 |
|
|
4-f 20 |
8-M16 |
150 |
138 |
17 |
8.5 |
10 |
1 |
|||||
注:1. D3、J、K为用户连接用尺寸,由用户自行加工,本表数据仅供参考。 2.250A/250AG、400A/400AG为双键孔,位置180°,h1为 3.离合器工作时必须在摩擦片间加润滑油,供油方式为外浇油或油溶式,但其浸入油深为离合器外径的1/5~1/4。高速或频繁动作时应采用轴心供油,其量见本表。 4.安装示例为同轴安装齿轮输出,也可分轴安装,但主、从动轴都应轴向固定,不得窜动,且同轴度不低于9级。输出及安装方式由用户决定并实现。 5.G为干式多片电磁离合器。 6.生产厂家为天津机床电器有限公司。 |

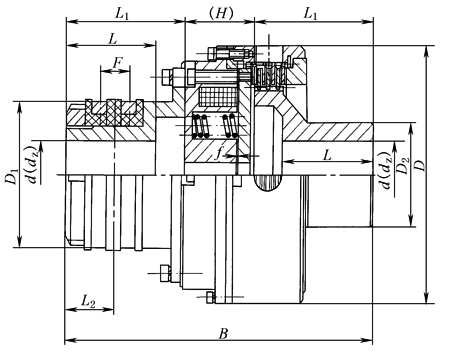

DLM2系列大型有滑环干式多片电磁离合器(JB/T8808-1998)
DLM2系列大型有滑环干式多片电磁离合器(JB/T 8808—1998) |
|||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|||||||||||||||||
表1 |
|||||||||||||||||
型号 |
公称 转矩 Tn /N·m |
许用 转速 np /r·min-1 |
轴孔直径 |
轴孔长度 J、Z |
B |
D |
H |
集电环 置尺寸 /直径 L2/D1 |
F |
D2 |
气隙 f |
通电 动作 时间 |
断电 动作 时间 |
转动惯量 /kg·m2 |
质量 /kg |
||
d(dz) |
L |
L1 |
|||||||||||||||
mm |
s |
主动端 |
从动端 |
||||||||||||||
DLM2-630 |
630 |
2000 |
40,42,45,48,50,55 |
84 |
112 |
290 |
210 |
|
45/120 |
27 |
85 |
0.8~1.1 |
0.15 |
0.30 |
0.14 |
0.01 |
31.5 |
DLM2-1000 |
1000 |
2000 |
45,48,50,55 |
84 |
112 |
300 |
235 |
|
45/130 |
95 |
0.8~1.1 |
0.15 |
0.30 |
0.26 |
0.03 |
45.2 |
|
60 |
107 |
142 |
360 |
||||||||||||||
DLM2-1600 |
1600 |
2000 |
50,55 |
84 |
112 |
310 |
260 |
|
45/145 |
110 |
1.0~1.3 |
0.20 |
0.35 |
0.43 |
0.05 |
62.8 |
|
60,63,65,70 |
107 |
142 |
370 |
||||||||||||||
DLM2-2500 |
2500 |
1800 |
65,70,75 |
107 |
142 |
380 |
300 |
|
60/170 |
30 |
130 |
1.0~1.3 |
0.22 |
0.38 |
0.84 |
0.10 |
89.4 |
80,85 |
132 |
172 |
440 |
||||||||||||||
DLM2-4000 |
4000 |
1600 |
70,75 |
107 |
142 |
390 |
340 |
|
60/195 |
145 |
1.0~1.3 |
0.22 |
0.38 |
1.59 |
0.18 |
132.1 |
|
80,85,90,95 |
132 |
172 |
450 |
||||||||||||||
DLM2-6300 |
6300 |
1400 |
80,85,90,95 |
132 |
172 |
460 |
390 |
|
80/220 |
165 |
1.0~1.3 |
0.25 |
0.40 |
3.02 |
0.41 |
193.4 |
|
100,110 |
167 |
212 |
540 |
||||||||||||||
DLM2-10000 |
10000 |
1200 |
90,95 |
132 |
172 |
480 |
440 |
|
80/250 |
190 |
1.2~1.5 |
0.30 |
0.42 |
5.53 |
0.73 |
278.6 |
|
100,110,120,125 |
167 |
212 |
560 |
||||||||||||||
DLM2-16000 |
16000 |
1100 |
100,110,120,125 |
167 |
212 |
580 |
500 |
|
110/270 |
210 |
1.5~1.8 |
0.35 |
0.45 |
10.70 |
1.69 |
428.4 |
|
130,140 |
202 |
252 |
660 |
||||||||||||||
DLM2-25000 |
25000 |
1000 |
130,140,150 |
202 |
252 |
670 |
560 |
|
140/310 |
250 |
1.5~1.8 |
0.40 |
0.50 |
19.22 |
3.14 |
618.1 |
|
160,170 |
242 |
302 |
770 |
||||||||||||||
注:1.公称转矩为标定的公称静摩擦转矩,选用时应考虑机器的工况系数及电机过载系数。 2.离合器质量按表中最大轴孔直径计算。 3.所需电刷配套供应。 4.生产厂家为富拉尔基第一重型机器厂机电设备厂。 |
① 标记方法 标记示例: 例1 DLM2 型电磁离合器的公称转矩为1000N·m; 主动端:J型轴孔、A型键槽、轴孔直径d=55mm、轴孔长度L=84mm; 从动端:Z型轴孔、C型键槽、轴孔直径dz=48mm、轴孔长度L=84mm。标记为: 例2 DLM2型电磁离合器的公称转矩为1000N·m; 主动端:J型轴孔、A型键槽、轴孔直径d=50mm、轴孔长度L=84mm; 从动端:J型轴孔、A型键槽、轴孔直径d=50mm、轴孔长度L=84mm。标记为: DLM2-1000 J50×84 JB/T 8808—1998 ② 离合器的控制电路 SJ—时间继电器(控制强励时间);J—继电器(强励磁与额定励磁转换);R—分压电阻;C—放电电容器; CJ—接触器(操作离合器);CL—电磁离合器线圈时间继电器控制的强励磁时间为1~2s |
||||||||

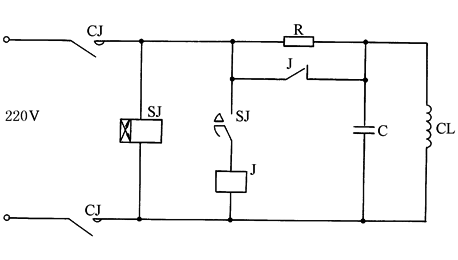

表2 电气元件参数 |
||||||||
型号 |
线圈CL(75℃) |
放电电容C |
分压电阻R |
|||||
保持功率 /W |
电阻 /Ω |
保持电流 /A |
保持电压 /V |
容量 /μF |
额定电压 /V |
功率 /W |
阻值 /Ω |
|
DLM2-630 |
34.7 |
37.3 |
0.96 |
36 |
6 |
630 |
178 |
190 |
DLM2-1000 |
35.4 |
36.6 |
0.98 |
6 |
181 |
187 |
||
DLM2-1600 |
45.1 |
28.7 |
1.25 |
12 |
232 |
146 |
||
DLM2-2500 |
51.6 |
25.2 |
1.43 |
16 |
263 |
129 |
||
DLM2-4000 |
59.1 |
21.9 |
1.64 |
16 |
302 |
112 |
||
DLM2-6300 |
68.7 |
18.9 |
1.91 |
16 |
352 |
96 |
||
DLM2-10000 |
73.3 |
17.7 |
2.03 |
36 |
376 |
90 |
||
DLM2-16000 |
73.3 |
17.7 |
2.04 |
50 |
376 |
90 |
||
DLM2-25000 |
80.1 |
16.2 |
2.22 |
50 |
412 |
82 |
||
注:1.直流220V强励磁时,强励电流大约为保持电流的6.1倍,功率大约为37.3倍。 2.放电电容用直流电容器。 3.分压电阻消耗功率取决于阻值,选用时分压电阻阻值应充分留有余量。
|

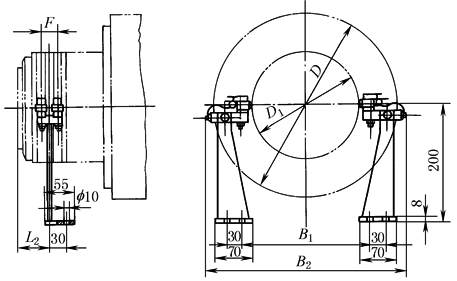

③ 离合器电刷架的型式及安装尺寸 |
|||||||||
表3 离合器电刷架的型式及安装尺寸 mm |
|||||||||
|
|||||||||
离合器型号 |
DLM2-630 |
DLM2-1000 |
DLM2-1600 |
DLM2-2500 |
DLM2-4000 |
DLM2-6300 |
DLM2-10000 |
DLM2-16000 |
DLM2-25000 |
B1 |
160 |
170 |
185 |
210 |
235 |
260 |
290 |
310 |
350 |
B2 |
296 |
306 |
321 |
346 |
371 |
396 |
426 |
446 |
486 |
注:D、D1、L2、F见表1;电刷架为离合器的附属装置,随离合器一同交货。 |

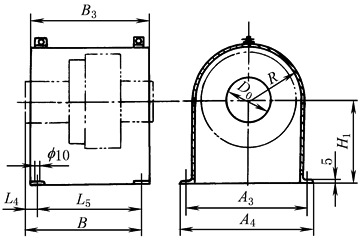

表4 保护罩尺寸 mm |
||||||||
|
离合器型号 |
A3 |
A4 |
B3 |
L4 |
L5 |
R |
D0 |
DLM2-630 |
440 |
480 |
|
|
|
193 |
125 |
|
DLM2-1000 |
450 |
490 |
|
|
|
198 |
135 |
|
DLM2-1600 |
460 |
500 |
|
|
|
203 |
150 |
|
DLM2-2500 |
490 |
530 |
|
|
|
218 |
175 |
|
DLM2-4000 |
520 |
560 |
B-15 |
35 |
B-75 |
233 |
200 |
|
DLM2-6300 |
540 |
580 |
B-20 |
40 |
B-80 |
243 |
225 |
|
DLM2-10000 |
580 |
620 |
|
|
|
263 |
260 |
|
DLM2-16000 |
640 |
680 |
|
|
|
293 |
280 |
|
DLM2-25000 |
700 |
740 |
|
|
|
323 |
320 |
|
注:1. B见表1。 2. H1尺寸按实际需要,但不应小于200mm。 |
DLD5型单片电磁离合器
DLD5型单片电磁离合器 |
||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||
表1 DLD5基型、A型、B型单片电磁离合器性能参数 |
||||||||||||||||||
型号 |
摩擦转矩/N·m |
功率/W (20℃) |
最高转速 /r·min-1 |
转动惯量/kg·m2 |
质量/kg |
|||||||||||||
动转矩 |
静转矩 |
转子 |
衔铁 |
|||||||||||||||
DLD5-5 -5/A -5/B |
5 |
5.5 |
11 |
8000 |
7.35×10-5 |
4.23×10-5 |
0.46 |
|||||||||||
6.03×10-5 |
0.50 |
|||||||||||||||||
1.05×10-4 |
0.66 |
|||||||||||||||||
DLD5-10 -10/A -10/B |
10 |
11 |
15 |
6000 |
2.24×10-4 |
1.18×10-4 |
0.83 |
|||||||||||
1.71×10-4 |
0.91 |
|||||||||||||||||
3.00×10-4 |
1.19 |
|||||||||||||||||
DLD5-20 -20/A -20/B |
20 |
22 |
20 |
5000 |
6.78×10-4 |
4.78×10-4 |
1.5 |
|||||||||||
6.63×10-4 |
1.66 |
|||||||||||||||||
9.45×10-4 |
2.11 |
|||||||||||||||||
DLD5-30 -30/A -30/B |
30 |
33 |
23 |
4000 |
1.22×10-3 |
7.40×10-4 |
2.24 |
|||||||||||
1.01×10-3 |
2.38 |
|||||||||||||||||
1.58×10-3 |
3.05 |
|||||||||||||||||
DLD5-40 -40/A -40/B |
40 |
45 |
25 |
4000 |
2.14×10-3 |
1.31×10-3 |
2.76 |
|||||||||||
1.81×10-3 |
3.05 |
|||||||||||||||||
2.75×10-3 |
3.80 |
|||||||||||||||||
DLD5-60 -60/A -60/B |
60 |
66 |
30 |
3500 |
3.75×10-3 |
3.15×10-3 |
4.05 |
|||||||||||
4.22×10-3 |
4.30 |
|||||||||||||||||
5.70×10-3 |
5.40 |
|||||||||||||||||
DLD5-80 -80/A -80/B |
80 |
90 |
35 |
3000 |
6.30×10-3 |
4.80×10-3 |
5.10 |
|||||||||||
6.35×10-3 |
5.40 |
|||||||||||||||||
9.05×10-3 |
6.90 |
|||||||||||||||||
DLD5-120 -120/A -120/B |
120 |
135 |
40 |
3000 |
1.08×10-2 |
7.20×10-3 |
5.18 |
|||||||||||
9.75×10-3 |
5.48 |
|||||||||||||||||
1.35×10-2 |
6.98 |
|||||||||||||||||
DLD5-160 -160/A -160/B |
160 |
175 |
45 |
2500 |
1.93×10-2 |
1.37×10-2 |
9.30 |
|||||||||||
1.90×10-2 |
10.5 |
|||||||||||||||||
2.65×10-2 |
13.0 |
|||||||||||||||||
DLD5-250 -250/A -250/B |
250 |
275 |
52 |
2000 |
3.15×10-2 |
2.47×10-2 |
13.2 |
|||||||||||
3.32×10-2 |
14.6 |
|||||||||||||||||
4.81×10-2 |
18.5 |
|||||||||||||||||
DLD5-320 -320/A -320/B |
320 |
350 |
60 |
2000 |
4.48×10-2 |
3.58×10-2 |
17.0 |
|||||||||||
4.83×10-2 |
18.7 |
|||||||||||||||||
7.45×10-2 |
23.6 |
|||||||||||||||||
注:产品生产厂家为北京古德高机电技术有限公司,该公司还生产DLD6型带轴承的电磁离合器,见厂家样本。 |
||||||||||||||||||

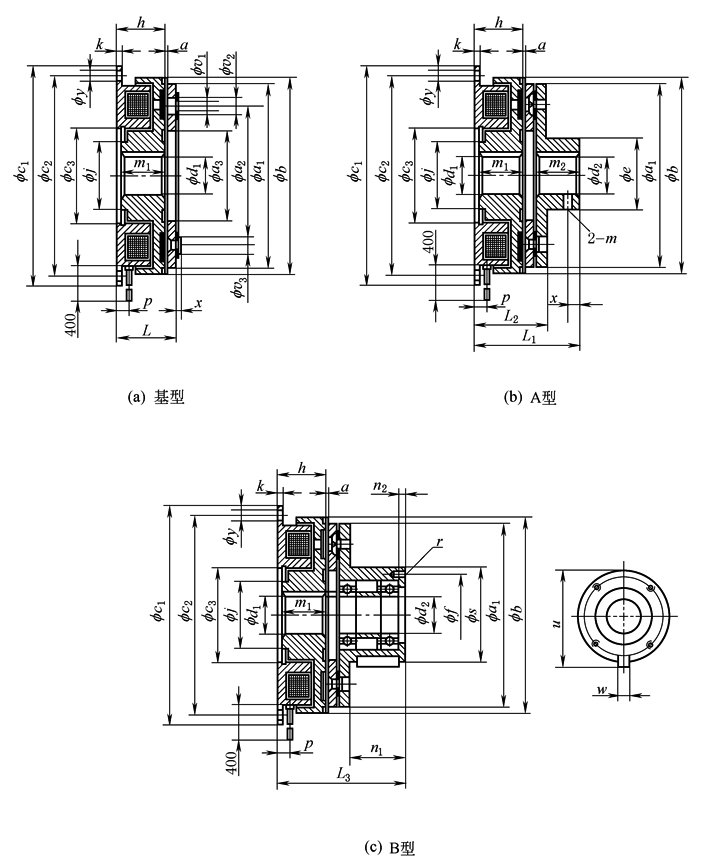

表2 DLD5基型、A型、B型单片电磁离合器规格尺寸 mm |
||||||||||||||||||
规格 |
5 |
10 |
20 |
30 |
40 |
60 |
80 |
120 |
160 |
250 |
320 |
|||||||
d1 |
11-15 |
14-20 |
19-25 |
20-25 |
24-30 |
20-30 |
28-40 |
28-40 |
40-50 |
40-50 |
50-70 |
|||||||
d2 |
12-17 |
15-20 |
20-25 |
20-25 |
25-30 |
25-30 |
30-40 |
30-40 |
40-50 |
40-50 |
50-70 |
|||||||
d3 |
12 |
15 |
20 |
20 |
25 |
25 |
30 |
30 |
40 |
40 |
50 |
|||||||
a |
0.2±0.05 |
0.3±0.05 |
0.5±0.1 |
|||||||||||||||
a1 |
63 |
80 |
100 |
105 |
125 |
137 |
160 |
160 |
200 |
230 |
250 |
|||||||
a2 |
46 |
60 |
76 |
76 |
95 |
95 |
120 |
120 |
158 |
158 |
210 |
|||||||
a3 |
34.5 |
41.5 |
51.5 |
51.5 |
61.5 |
65 |
79.5 |
79.5 |
99.5 |
124 |
124.5 |
|||||||
b |
67.5 |
85 |
106 |
112 |
133 |
145 |
169 |
169 |
212.5 |
242 |
264 |
|||||||
c1 |
80 |
100 |
125 |
130 |
150 |
160 |
190 |
190 |
230 |
270 |
292 |
|||||||
c2 |
72 |
90 |
112 |
118 |
137 |
148 |
175 |
175 |
215 |
255 |
276 |
|||||||
c3 |
35 |
42 |
52 |
52 |
62 |
62 |
80 |
80 |
100 |
100 |
125 |
|||||||
h |
23.6 |
26.6 |
29.8 |
31.8 |
33.3 |
37.5 |
37.5 |
37.5 |
44.5 |
46.5 |
50.7 |
|||||||
j |
23 |
28.5 |
40 |
40 |
45 |
45 |
62 |
62 |
78 |
78 |
106 |
|||||||
k |
2 |
2.5 |
3.3 |
3.2 |
3.2 |
4.4 |
4.4 |
4.4 |
5.5 |
5.5 |
6.1 |
|||||||
m |
4 |
5 |
6 |
8 |
10 |
|||||||||||||
p |
6 |
7 |
8 |
9 |
11 |
13 |
16 |
|||||||||||
x |
1.4 |
1.6 |
2.6 |
3.0 |
||||||||||||||
e |
26 |
31 |
41 |
41 |
49 |
49 |
65 |
65 |
83 |
83 |
105 |
|||||||
L |
27.8 |
31.4 |
35.8 |
38.9 |
40.8 |
46.7 |
47.1 |
47.1 |
56.3 |
58.3 |
63.6 |
|||||||
L1 |
42.8 |
51.4 |
60.8 |
63.9 |
70.8 |
76.7 |
85.1 |
85.31 |
101.3 |
103.3 |
117.6 |
|||||||
L2 |
33.8 |
38.4 |
43.8 |
46.9 |
48.8 |
54.7 |
55.1 |
55.1 |
66.3 |
68.3 |
77.6 |
|||||||
L3 |
51.3 |
60.4 |
70.8 |
73.9 |
86.8 |
92.7 |
105.1 |
105.1 |
126.3 |
128.3 |
144.6 |
|||||||
m1 |
21.3 |
23.7 |
26.7 |
28.5 |
29.7 |
31.7 |
33.7 |
33.7 |
39.7 |
41.7 |
46.2 |
|||||||
m2 |
15 |
20 |
25 |
25 |
30 |
30 |
38 |
38 |
45 |
45 |
54 |
|||||||
t |
6 |
8 |
10 |
10 |
12 |
12 |
15 |
15 |
18 |
18 |
22 |
|||||||
f |
33 |
37 |
47 |
47 |
52 |
52 |
65 |
65 |
74.5 |
74.5 |
101.5 |
|||||||
n1 |
17.5 |
22 |
27 |
27 |
38 |
38 |
50 |
50 |
60 |
60 |
67 |
|||||||
n2 |
4 |
4 |
5 |
6 |
8 |
10 |
||||||||||||
r |
4×M4 |
4×M5 |
4×M6 |
4×M8 |
||||||||||||||
s |
38 |
45 |
55 |
55 |
64 |
64 |
75 |
75 |
90 |
90 |
115 |
|||||||
v1 |
3×4.1 |
3×5.2 |
3×6.2 |
3×8.2 |
3×10.3 |
4×12.4 |
||||||||||||
v2 |
3-7 |
3-8.5 |
3-11 |
3-12 |
3-16 |
3-20 |
4-24 |
|||||||||||
v3 |
3-6 |
3-7.4 |
3-10 |
3-11 |
3-14.9 |
3-18 |
3-20 |
|||||||||||
u |
39.4 |
47 |
57.5 |
67 |
78 |
93 |
118 |
|||||||||||
w |
4 |
5 |
6 |
8 |
10 |
12 |
||||||||||||
y |
4-5 |
4-6 |
4-7 |
4-9.5 |
4-11.5 |
