电磁离合器及电磁离合制动器产品

电磁离合器分页导航

本页导航 广告链接

电磁离合器及电磁离合制动器产品

牙嵌式电磁离合器产品

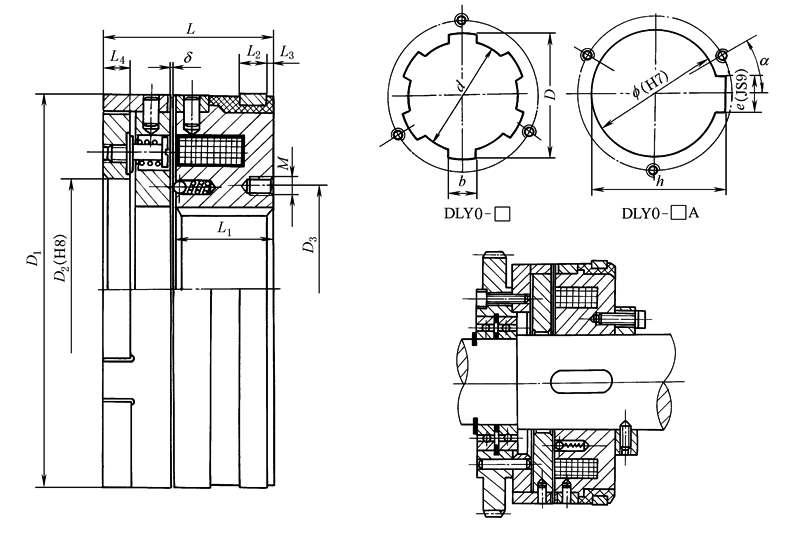

DLY0系列牙嵌式有滑环电磁离合器

DLY0系列牙嵌式有滑环电磁离合器
安装示例
规格	额定转矩 /N·m				额定电压(DC) /V			线圈消耗功率(20℃) /W				允许最高结合转速 /r·min^-¹			允许最高转速 /r·min^-¹					质量 /kg
1.2	12				24			8				80			5500					0.57
2.5	25				24			8				65			5000					0.83
5	50				24			16				50			4500					1.42
10	100				24			21				35			4000					1.6
16	160				24			24				25			3500					2.1
25	250				24			32				20			3300					3.2
40	400				24			35				15			3000					5.3
规格	D₁	D₂	D₃	D		d	b		f	h	e		M	L		L₁	L₂	L₃	L₄		α	δ	电刷型号
规格	/mm																						电刷型号
1.2	61	30	27.5						18		5		3-M4深8	36		19.2	7	3	6		30°	0.2	DS-002
2.5	73	35	34						25		8		3-M4深8	36		19.2	8	3	6		30°	0.3
5	87	45	41						28		8		3-M4深8	44		24.2	8	5	8		30°	0.3
10	94	45	50						40		12		3-M4深10	45		25.2	8	5	8		30°	0.5
16	104	60	55						45		12		3-M5深10	50		29.2	8	5	8		30°	0.5
25	125	75	70						50		14		3-M5深10	52.5		31	9	4	9		30°	0.5	DS-001
40	140	80	75						60		18		3-M6深10	62		35	10	3	10		60°	0.8	DS-001
注：1.牙嵌式电磁离合器可在有润滑或无润滑情况下工作｡ 2.离合器工作时必须在摩擦片间加润滑油，供油方式为外浇油或油溶式，但其浸入油深为离合器外径的¹/5~¹/4。高速或频繁动作时应采用轴心供油，其量见本表。 3.安装示例为同轴安装齿轮输出，也可分轴安装，但主、从动轴都应轴向固定，不得窜动，且同轴度不低于9级。输出及安装方式由用户决定并实现。 4.生产厂家为天津机床电器有限公司。

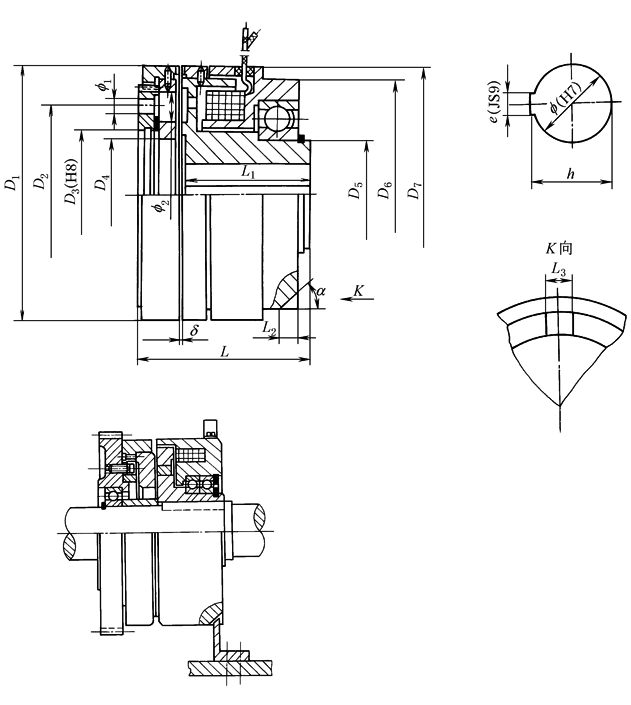

DLY3系列牙嵌式无滑环电磁离合器

DLY3系列牙嵌式无滑环电磁离合器
安装示例
规格			额定转矩 /N·m				额定电压 (DC)/V				线圈消耗功率 (20℃)/W				允许最高结合转速 /r·min^-1					允许最高转速 /r·min^-1
5A			50				24				24				50					4500
25A			250				24				38				20					3300
41A			410				24				64				15					3000
63A			630				24				60				相对静止					2500
100A			1000				24				80				相对静止					2200
规格	D₁	D₂		D₃	D₄	D₅		D₆	D₇	f₁		f₂	f	h		e	L	L₁	L₂		L₃	α	δ
规格	mm
5A	82	58		42	36	35		75	82	3-f4.5		3-f10	20			6	55	42	6		8	45°	0.3±0.05
25A	115	80		62	55	55		105	115	3-f6.5		3-f12	40			12	70	50.8	5		10	45°	0.4±0.1
41A	134	95		72	68	70		127	134	6-f8.5		6-f15	45			14	83	61	7		10	45°	0.4±0.1
63A	145	95		72	65	65		127	145	3-f8.5		3-f15	40			12	85.6	64.5	5		10	45°	0.7±0.1
100A	166	120		90	80	85		152	166	6-f8.5		6-f14.5	60			18	95	68	10		12	45°	0.7±0.1
注：1.牙嵌式电磁离合器可在有润滑或无润滑情况下工作｡ 2.北京古德高机电技术有限公司生产的YDL2型与DLY3型类似。

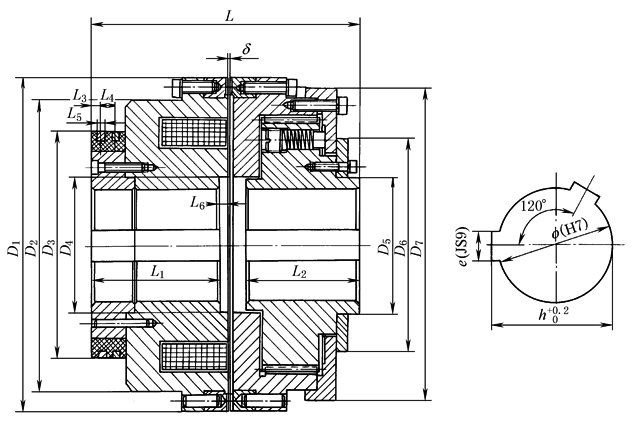

DLY9系列牙嵌式有滑环电磁离合器

DLY9系列牙嵌式有滑环电磁离合器

规格			额定转矩 /N·m				额定电压 (DC)/V			线圈消耗功率 (20℃)/W				允许最高结合转速 /r·min^-1			允许最高转速 /r·min^-1
500A			5000				110			117				相对静止			1300
1000A			10000				110			143				相对静止			1000
规格	D₁	D₂	D₃	D₄	D₅	D₆	D₇	f	h	e	L	L₁	L₂	L₃	L₄	L₅	L₆	δ	电刷型号
规格	mm																		电刷型号
500A	320	270	215	130	130	200	285	110	116.4	28	245	105	105	10	14.5	8	19	1	DS-010
1000A	420	350	255	140	160	230	370	110	116.4	28	310	135	135	12	20	10	23	1.5	DS-010
注：产品生产厂家为北京古德高机电技术有限公司，该公司还生产DLD6型带轴承的电磁离合器，见厂家样本｡
