电磁离合器及电磁离合制动器产品

电磁离合器分页导航

本页导航 广告链接

电磁离合器及电磁离合制动器产品

电磁离合制动器产品

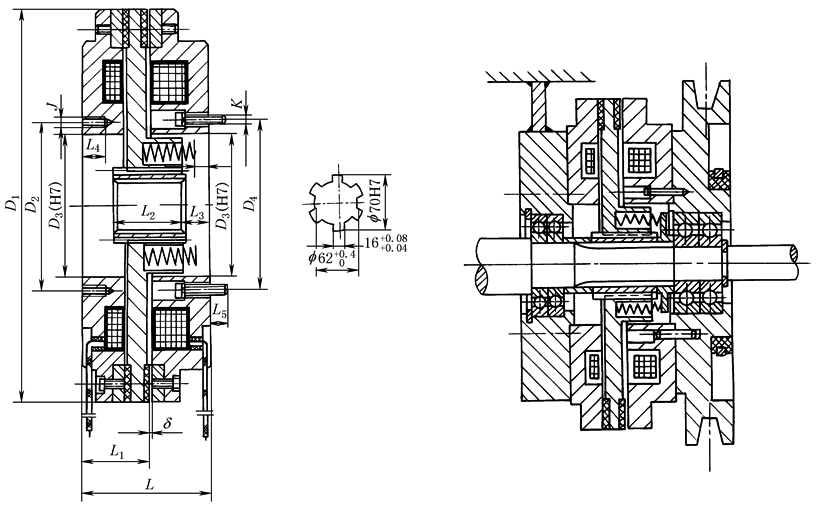

DLZ1系列电磁离合制动器

DLZ1系列电磁离合制动器

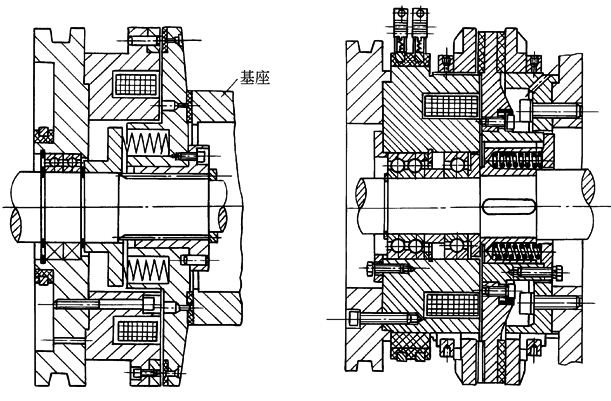

安装示例
表1
规格				额定静转矩/N·m											额定电压(DC)/V						线圈消耗功率(20℃)/W								允许最高转速/r·min^-1
规格				离合器					制动器						额定电压(DC)/V						线圈消耗功率(20℃)/W								允许最高转速/r·min^-1
25				250					80						24						81								2500
40				400					120												115								2500
50				500					90												137								1500
80				800					120												131								1500

表2

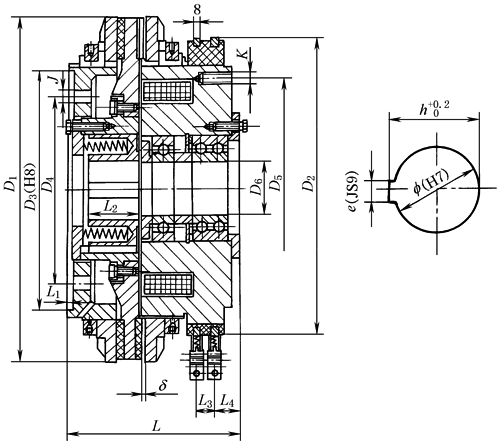

规格	D₁		D₂		D₃		D₄			D₅	D₆		J			K		L		L₁			L₂	L₃		L₄		δ		f	e		h	电刷型号
规格	mm																																	电刷型号
25	285		247		200		155			180	45		8-f 11			8-M10深25		147		5			45	16		20.7		0.5		50	14		53.8	DS-009
40	315		265		210		170			195	50		8-f 13			8-M12深25		166		6			51	16		20		0.7		55	16		59.4	DS-010

表3
规　格		D₁				D₂		D₃				D₄		D₅			K		L			L₁			L₂		L₃			L₄		δ		电刷型号
规　格		mm																																电刷型号
50		350				237		188				224		120			6-f 12		122			105			73		4			3		0.5		DS-10
80		402				242		194				280		165			6-f 13.5		138.5			115.5			94.5		4			6		0.6		DS-10
注：生产厂家为天津机床电器有限公司。

DLZ2系列电磁离合制动器

DLZ2系列电磁离合制动器
安装示例
规格	额定动转矩/N·m				静转矩/N·m			额定电压 (DC)/V	线圈消耗功率(20℃)/W				允许最高转速 /r·min^-1
规格	离合器		制动器		离合器	制动器		额定电压 (DC)/V	离合器		制动器		允许最高转速 /r·min^-1
120	1200		400		1320	440		24	125		195		1500
180	1800		800		1980	880		24	200		120		1200
规格	D₁	D₂	D₃	D₄	J	K	L	L₁	L₂	L₃	L₄	L₅	δ
规格	mm
120	420	205	176	205	4-M12	6-M10	152.5	77	70	38	25	20	0.8
180	500	205	180	220	8-M12	8-M20	183.8	88	70	61	25	35	0.8
注：生产厂家为天津机床电器有限公司。

DLZ4系列电磁离合制动器

DLZ4系列电磁离合制动器

规格	额定动转矩/N·m					静转矩/N·m					额定电压 (DC)/V		线圈消耗功率(20℃)/W					允许最高转速 /r·min^-1
规格	离合器			制动器		离合器			制动器		额定电压 (DC)/V		离合器		制动器			允许最高转速 /r·min^-1
0.5	5			5		5.5			5.5		24		12		12			4000
1	10			10		11			11				16		16			4000
2	20			20		22			22				20		20			4000
4	40			40		45			45				25		25			4000
8	80			80		90			90				36		38			3000
16	160			160		175			175				46		45			3000
25	250			250		275			275				50		49			2000
55	500			500		550			550		90		65		61			1500
100	1000			1000		1100			1100		24		66		31			1500

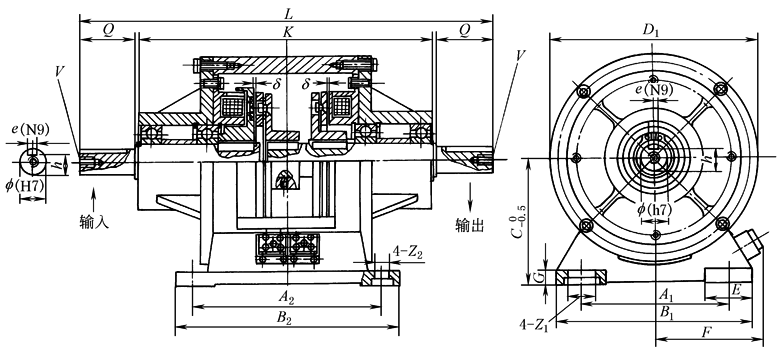

规格	A₁	A₂	B₁	B₂	C	D₁	E	F	G	K	L	V	Z₁	Z₂	f	Q	h	e	δ
规格	mm
0.5	65	90	90	105	65	100	27.5	58	10	132	187	M3深8	13.5	6.5	11	25		4	0.3
1	80	110	110	130	80	125	30	66	12	171	236	M4深8	15	9	14	30		5
2	105	135	140	160	90	150	35	81	15	210	295	M6深11	20	11	19	40		6
4	135	160	175	185	112	190	42	98	15	270	376	M6深11	24	11	24	50		8
8	155	200	200	230	132	230	45	110	18	362	490	M6深11	28	14	28	60		8	0.5
16	195	240	240	270	160	290	47	129	20	448	616	M10深17	28	14	38	80		10
25	240	290	290	320	185	340	60	155	22	490	684	M10深17	30	14	50	90		14
100	336	344	440	404	227	464	84	225	22	472	700	—	22		50	120		14
注：生产厂家为天津机床电器有限公司。北京古德高机电技术有限公司生产的DLZ1型组合离合器参数及尺寸与本表型号类似。

DLZ5系列电磁离合制动器

DLZ5系列电磁离合制动器

规格		额定动转矩/N·m										静转矩/N·m									额定电压 (DC)/V					线圈消耗功率(20℃)/W						允许最高转速 /r·min^-1
规格		离合器					制动器					离合器				制动器					额定电压 (DC)/V					离合器				制动器		允许最高转速 /r·min^-1
1		10					10					11				11					24					16				16		4000
8		80					80					90				90										36				38		3000
25		250					250					275				275										50				49		2000
规格	A₁		A₂		B₁			B₂		C			D₁		E			F		G			K		L			M	N		V₁	V₂
规格	mm
1	65		90		90			105		65			100		27.5			58		10			126		217			57	37		M4深8	3-M4深6
8	135		160		175			185		112			190		42			97		15			221		399			113	62		M6深11	6-M5深8
25	180		225		225			255		160			280		45			126		20			315		611			179	100		M10深17	6-M6深12
规格	X₁			X₂		Z₁			Z₂		f₁			f₂			Q₁		Q₂			Q₃		h₁			h₂		e₁		e₂	δ
规格	mm
1	3-120°			60°		13.5			6.5		14			45			30		25			78.5							5		5	0.2
8	6-60°			30°		24			11		28			75			60		50			149							8		8	0.3
25	6-60°			30°		28			14		42			110			110		65			231							12		16	0.5
注：生产厂家为天津机床电器有限公司。

DLZ6系列电磁离合制动器

DLZ6系列电磁离合制动器

规格			额定动转矩/N·m							静转矩/N·m						额定电压 (DC)/V			线圈消耗功率(20℃)/W							允许最高转速 /r·min^-1
规格			离合器			制动器				离合器			制动器			额定电压 (DC)/V			离合器			制动器				允许最高转速 /r·min^-1
2			20			20				22			22			24			20			20				4000
4			40			40				45			45						25			25				4000
8			80			80				90			90						36			38				3000

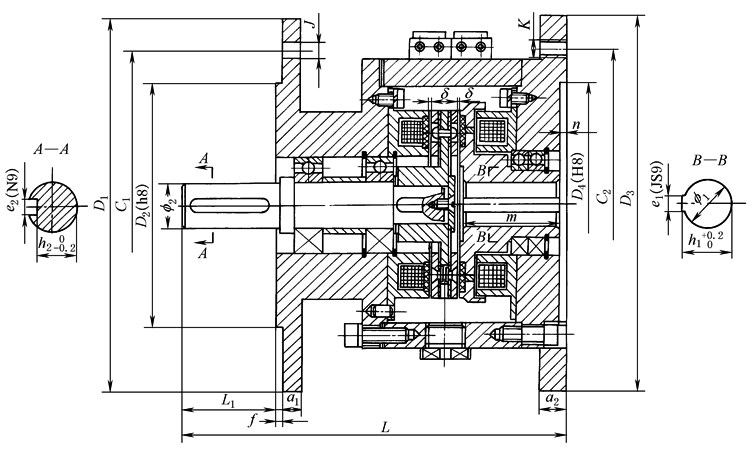

规格	D₁	D₂		D₃	D₄		C₁	C₂	J		K	L	L₁	f	a₁		a₂	m	n	f₁	h₁		e₁	f₂	h₂		e₂	δ
规格	/mm
2	200	130		200	130		165	165	4-f11		4-M10	217.5	50	3.5	10		14	52	4	24H7	27.3		8	24h6	20		8	0.2
4	250	180		250	180		215	215	4-f15		4-M12	257	60	4	15		20	65	5	28H8	31.3		8	28h7	24		8	0.3
8	250	180		250	180		215	215	4-f15		4-M12	292	60	4	20		25	59.5	5	28H8	31.3		8	28h7	24		8	0.4
注：生产厂家为天津机床电器有限公司。

DLM、DLY、DLZ系列电磁离合器用电刷

DLM、DLY、DLZ系列电磁离合器用电刷

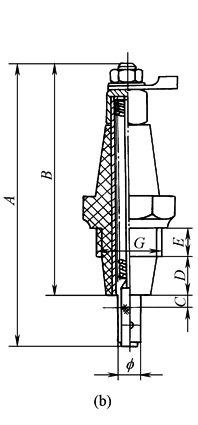

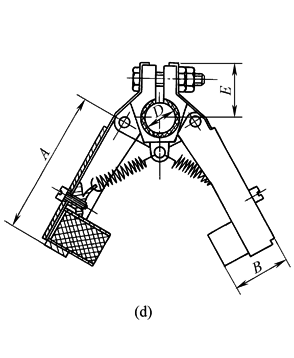

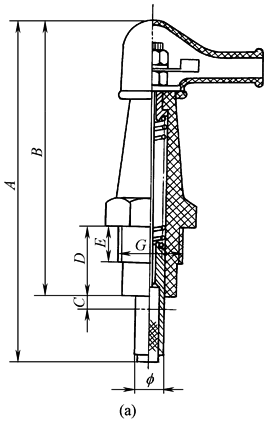

电刷型号	电流 /A		工作条件	电刷头尺寸 /mm		外　形　尺　寸　 /mm									示图	适用产品举例
电刷型号	电流 /A		工作条件	电刷头尺寸 /mm		A		B	C		D	E		G	示图	适用产品举例
DS-001	4		湿式	f 8		＜100		78	3.5		19.5	10.5		M18×1.5	图a	DLM0 DLM5(C)DLY0～25以上，DLM5～10以上
DS-002	3		湿式	f 6		＜70		56	4		10	8		M16×1	图a	DLY0～25以下， DLM5～10以下
DS-003	4		干式	f 8		＜100		78	3.5		19.5	10.5		M18×1.5	图a	DLM2
DS-004	4		湿式	f 8		＜143		118	3		43	8		M18×1.5	图c	特殊订货
DS-005	3		湿式	f 6		＜80		65	3		11	8		M18×1.5	图b	DLM10A(EKE S) DLY5(EZE)
DS-006	3		干式	f 6		＜80		65	3		11	8		M18×1.5	图b	DLM10A·G(EKE T) DLY5(EZE)
DS-007	4		湿式	f 8		＜110		90	3		22	8		M18×1.5	图c	特殊订货
DS-008	10		湿式	6×10		42		16			10	15			图d	特殊订货
DS-009	10		干式	8×10		80		20			10	15			图d	特殊订货
DS-010	10		干式	8×12.5		112		26			17				图e	DLD1　 DLT1　 DLZ1
电刷型号		DS-001			DS-002		DS-003			DS-004			DS-005		DS-006		DS-007
L/mm		23			14		23			57			22		22		33

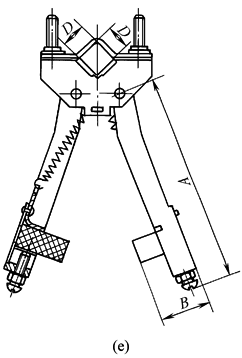

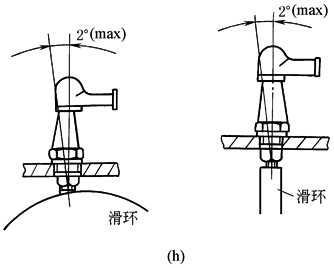

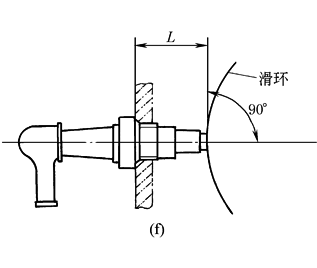

注：1.电刷为有滑环(线圈旋转)型电磁离合器用以接通电源，将电流引入线圈使离合器可靠运行。 2.电刷分湿式和干式两种，其中又分单头和双头(图e、图f)。湿式电刷头由磷铜丝网卷制而成，使用压力较大，干式电刷头由石墨和铜混合材料制成，使用压力较小。 3.安装单头电刷时，其中心线应垂直于接触点处离合器滑环外圆的切线，并通过离合器的中心，且相对于滑环的径向和轴向的倾斜度不大于2°(图h) 4.安装双头电刷时，电刷头长度方向的中心线应与离合器滑环外圆的切线垂直(图g)。 5.单滑环离合器，应将电源的正极接于电刷上。 6.使用双头电刷时，应将电刷安置于绝缘棒或带有绝缘层的金属棒上，且两电刷之间也须绝缘以免电源短路。
