磁粉制动器

磁粉制动器的性能参数及产品尺寸

FZ型磁粉制动器(JB/T5989-1992)

FZ型磁粉制动器(JB/T 5989—1992)
表1　　　　　　　　　　　　　　　　　　　　磁粉制动器的基本性能参数 (JB/T 5989—1992)
型　号			公称转矩 T_n /N·m			75℃ 时线圈											许用同步转速 n_p /r·min^-¹				转动惯量 J/kg·m²				自冷式				风冷式								液冷式
型　号			公称转矩 T_n /N·m			最大励磁电压 U_m/V				最大励磁电流 I_m/A			时间常数 T_ir/s				许用同步转速 n_p /r·min^-¹				转动惯量 J/kg·m²				许用滑差功率 P_p/W ≥				许用滑差功率 P_p/W ≥				风量 /m³·min^-¹				许用滑差功率 P_p/W			液量 /L·min^-¹
FZ0.5□			0.5			24				≤0.40			≤0.035				1500				6.6×10^-⁵				8				—				—				—			—
PZ1□			1							≤0.54			≤0.04								1.78×10^-⁴				15				—				—				—			—
FZ2.5□			2.5							≤0.64			≤0.052								3.4×10^-⁴				40				—				—				—			—
FZ5□			5							≤1.2			≤0.066								7.6×10^-⁴				70				—				—				—			—
FZ10□			10							≤1.4			≤0.11								1.43×10^-³				110				200				0.2				—			—
FZ25□·□/□			25							≤1.9			≤0.11								4.5×10^-³				150				340				0.4				—			—
FZ50□·□/□			50							≤2.8			≤0.12								1.2×10^-²				260				400				0.7				1200			3.0
FZ100□·□/□			100							≤3.6			≤0.23								4×10^-²				420				800				1.2				2500			6.0
FZ200□·□/□			200							≤3.8			≤0.33				1000				0.104				720				1400				1.6				3800			9.0
FZ400□·□/□			400							≤5.0			≤0.44				1000				0.273				900				2100				2.0				5200			15
FZ630□·□/□			630			80				≤1.6			≤0.47				1000				0.53				1000				2300				2.4				—			—
FZ1000□·□/□			1000							≤1.8			≤0.57				750				0.93				1200				3900				3.2				—			—
FZ2000□·□/□			2000							≤2.2			≤0.80				750				2.44				2000				6300				5.0				—			—

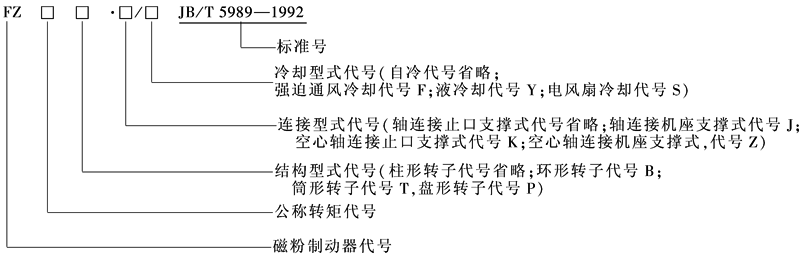

注：1.工作条件：环境温度-5～40℃，空气最大相对湿度为90%(平均温度为25℃ 时)，周围介质无爆炸危险，无腐蚀金属，无破环绝缘的尘埃，无油雾； 2.制动器用于海拔高度不超过2500m。用于制动或快速制动的产品采用直流稳压电源；用于调节转矩的产品推荐用直流可调恒流电源或专用的电子微控制品。 3.产品的安全数 K_s：工业产品 K_s＞1.3；调节产品 K_s＞1.5；快速产品 K_s＞2.0(安全系数 K_s是最大转矩与公称转矩之比)。 4.磁粉制动器的轴伸按 GB/T 1569的规定，键按 GB/T 1095 的规定，轴孔和键槽按 GB/T 3852的规定。 5.型号意义： 6.生产厂家为北京航空航天大学自动控制系、武汉汉阳船厂磁粉离合器分厂、江苏海安机器厂、宁波控制器厂、莱州磁粉离合器厂。第一重型机器集团机电设备厂。

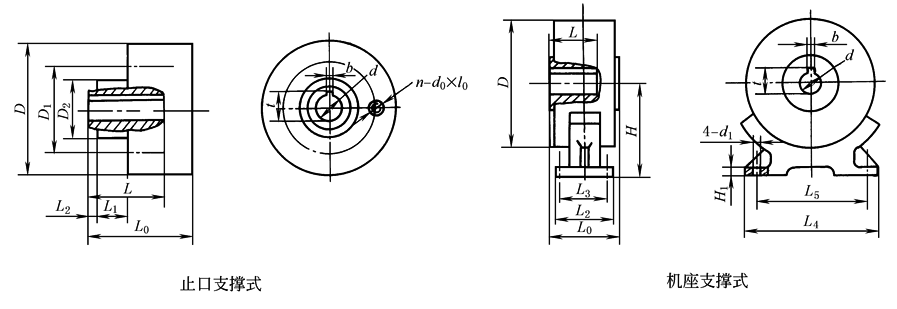

表2　　　　　　　　　　　　　　　　　　　轴连接、止口支撑式和机座支撑式制动器主要尺寸(JB/T 5989—1992)　　　　　　　　　　　　　　mm

型　号					外形尺寸					连接尺寸								止口式安装尺寸												机座支撑式安装尺寸
型　号					L₀			D		d (h7)	L			b (p7)	t			D₁		D₂ (g7)		L₁		n		d₀	l₀			L₂		L₃		L₄		L₅			H	H₁		d₁
FZ2.5□		FZ2.5□.J			104			120		10	20			3	11.2			64		42		8		6		M5	10			70		50		120		100			80	8		7
FZ5□		FZ5□.J			114			134		12	25			4	13.5			64		42		10		6		M5	10			70		50		140		120			90	10		7
FZ10□		FZ10□.J			129			152		14	25			5	16			64		42		13		6		M6	10			90		60		150		120			100	13		10
FZ25□		FZ25□.J			148			182		20	36			6	22.5			78		55		15		6		M6	10			100		70		180		150			120	15		12
FZ50□		FZ50□.J			182			219		25	42			8	28			100		74		23		6		M6	10			110		80		210		180			145	15		12
FZ100□		FZ100□.J			232			290		30	58			8	33			140		100		25		6		M10	15			140		100		290		250			185	20		12
FZ200□		FZ200□.J			267			335		35	58			10	38			150		110		25		6		M10	15			160		120		330		280			210	22		15
FZ400□		FZ400□.J			329			398		45	82			14	48.5			200		130		33		6		M10	20			180		130		390		330			250	27		19
FZ630□		FZ630□.J			395			480		60	105			18	64			410		460		35		6×2		M12	25			210		150		480		410			290	33		24
FZ1000□		FZ1000□.J			435			540		70	105			20	74.5			460		510		40		6×2		M12	25			220		160		540		470			330	38		24
FZ2000□		FZ2000□.J			525			660		80	130			22	85			560		630		40		6×2		M12	30			230		170		660		580			390	45		24
注：表中D、L₀、H₁为推荐尺寸。
表3　　　　　　　　　　　　　　　　　　空心轴连接、止口支撑式和机座支撑式制动器主要尺寸(JB/T 5989—1992)　　　　　　　　　　mm

型　号				外形尺寸					安　装　尺　寸																						连　接　尺　寸
型　号				L₀			D		D₁			D₂				L₁			L₂				n		d₀			l₀			d(H7)				L			b(F7)			t
止口支撑式	FZ5□.K			80			130		90			70				10			2				6		M5			10			12				27			4			13.8
	FZ10□.K			90			160		94			74				13			2				6		M6			10			13				30			6			20.8
	FZ25□.K			100			180		120			100				15			2				6		M6			10			20				38			6			22.8
	FZ50□.K			120			220		130			110				23			4				6		M6			10			30				60			8			33.3
	FZ100□.K			140			290		150			110				25			4				6		M10			15			35				60			10			38.3
	FZ200□.K			165			340		200			160				25			6				6		M10			15			45				84			14			48.8
	FZ400□.K			210			398		200			160				33			6				6		M12			20			50				84			14			53.8
型　号				外形尺寸					连　接　尺　寸														安　装　尺　寸
型　号				L₀			D		d(H7)			L				b(F7)			t				L₂		L₃			L₄			L₅				H			H₁			d₁
机座支撑式	FZ5□.Z			72			130		12			27				4			13.8				70		50			140			120				90			10			7
	FZ10□.Z			79			160		18			30				6			20.8				90		60			150			120				100			13			10
	FZ25□.Z			87			180		20			38				6			22.8				100		70			180			150				120			15			12
	FZ50□.Z			101			220		30			60				8			33.3				110		80			210			180				145			15			12
	FZ100□.Z			119			290		35			60				10			38.3				140		100			290			250				185			20			12
	FZ200□.Z			146			340		45			84				14			48.8				160		120			330			280				210			22			15
	FZ400□.Z			183			398		50			84				14			53.8				180		130			390			330				250			27			19
注：1.L₀、D为推荐尺寸。 2.止口支撑式中空心轴配合长度不小于L。 3.止口支撑式中空心轴可为通孔，也可为不通孔。

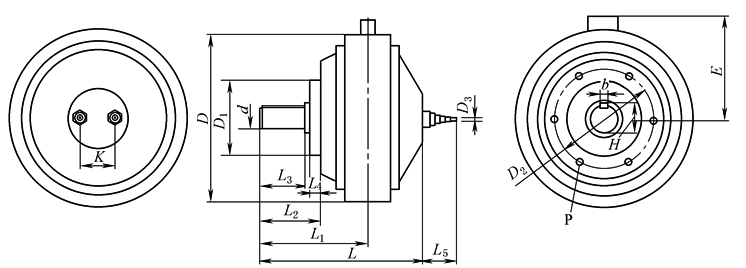

FZ型磁粉制动器(山东莱州磁粉离合器厂生产)

FZ型磁粉制动器(山东莱州磁粉离合器厂生产)

主要尺寸 /mm	型号	L	L₁	L₂		L₃	L₄		L₅	D		D₁	D₂	D₃		K	P					键				E
	型号	L	L₁	L₂		L₃	L₄		L₅	D		D₁	D₂	D₃		K	直径		数量	深度		H	b (p7)		d (h7)	E
	FZ6	128	82	42		22	10		—	136		50	60	—		—	M4		6	10		13.5	4		12	93
	FZ12	157	97	50		28	12		—	150		60	76	—		—	M5		6	12		17	5		15	100
	FZ25	168	111.5	60		36	12		—	170		72	86	—		—	M5		6	12		22.5	6		20	115
	FZ50	211	143	84		58	14		30	195		75	100	13		25	M6		6	15		28	8		25	128
	FZ100	227	152	85		58	15		30	240		100	130	13		38	M10		6	16		33	8		30	150
	FZ200	288	190	102		70	20		30	300		114	136	13		38	M10		6	20		38	10		35	180
	FZ400	340	236	121		90	19		30	350		128	148	13		42	M12		6	20		43	12		40	207
性能参数	型号	额定转矩 /N·m			线圈(20℃)										允许滑差功率						最高允许转速 /r·min^-¹			磁粉量 /g
	型号	额定转矩 /N·m			电压/V			电流/A			阻抗/Ω				自冷/W			水冷/W			最高允许转速 /r·min^-¹			磁粉量 /g
	FZ6	6			24			0.89			27				70			—			1500			15
	FZ12	12			24			1			24				120			—			1500			28
	FZ25	25			24			1.25			19.2				130～230			—			1500			30
	FZ50	50			24			2			12				150～250			830			1500			42
	FZ100	100			24			2.25			10.7				230～350			1100			1500			77
	FZ200	200			24			2.5			9.6				400～600			2000			1500			133
	FZ400	400			24			3.83			6.3				600～1000			3300			1500			230

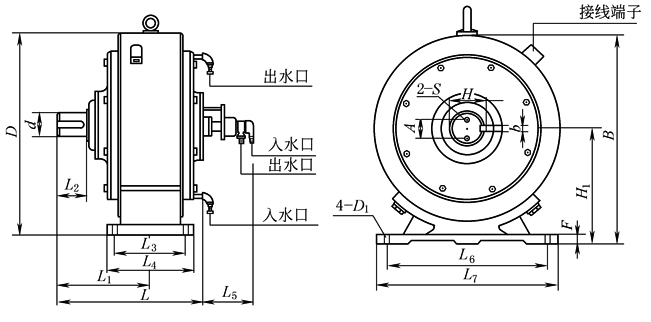

FZ-DJ/Y2型水冷磁粉制动器(山东莱州磁粉离合器生产)

FZ-DJ/Y2型水冷磁粉制动器(山东莱州磁粉离合器生产)

主要尺寸	型号	L	L₁	L₂		L₃	L₄		L₅	L₆	L₇		D	D₁		S	A		F	H₁	B		轴
	型号	L	L₁	L₂		L₃	L₄		L₅	L₆	L₇		D	D₁		S	A		F	H₁	B		H		b	d (h7)
	FZ400DJ/Y1I	270	170	60		140	180		—	290	330		400	13		—	—		20	235	435		43		12	40
	FZ630DJ/Y2	350	223	100		180	220		135	340	400		460	18		—	—		26	272	502		53.5		14	50
	FZ1500DJ/Y2	420	260	100		220	260		135	408	470		490	18		—	—		28	300	545		85		22	80
	FZ2000DJ/Y2	540	330	130		250	300		135	460	520		570	22		—	—		30	408	693		95		25	90
	FZ3000DJ/Y2	632	410	140		340	400		198	590	650		760	26		M10	50		42	465	845		106		28	100
	FZ4000DJ/Y2	655	420	140		300	400		198	700	800		820	33		M10	50		45	480	890		106		28	100
性能参数	型号	额定转矩 /N·m			线圈(20℃)										允许滑差功率/W							允许转速 /r·min^-¹		磁粉量 /g
	型号	额定转矩 /N·m			电压/V			电流/A				功率/W			水量 /L·min^-¹			散热率/W				允许转速 /r·min^-¹		磁粉量 /g
	FZ400DJ/Y1I	400			24			2.69				64.5			15			5000				1000		300
	FZ630DJ/Y2	630			24			3.13				75			2×15			7500				1000		490
	FZ1500DJ/Y2	1500			36			3				108			2×20			10000				1000		650
	FZ2000DJ/Y2	2000			36			6				216			2×25			12000				1000		950
	FZ3000DJ/Y2	3000			48			4/75℃				192/75℃			2×30			20000				800		3000
	FZ4000DJ/Y2	4000			48			6/75℃				288/75℃			2×30			30000				750		4000

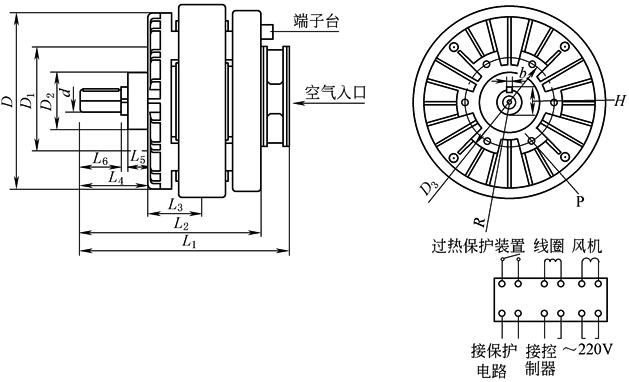

FZ-F型风冷磁粉制动器(山东莱州磁粉离合器厂生产)

FZ-F 型风冷磁粉制动器(山东莱州磁粉离合器厂生产)

主要尺寸 /mm	型号 FZ-200F2	L₁	L₂	L₃		L₄	L₅		L₆	D		D₁	D₂ (g7)		D₃	P					R				轴
		L₁	L₂	L₃		L₄	L₅		L₆	D		D₁	D₂ (g7)		D₃	直径		数量		深度	直径		深度		H		b (N9)	d (h7)
		352	304	85		119	40		69	327		174	100		150	M10		6		15	M10		20		38		10	35
性能参数	型号 FZ-200F2	额定转矩 /N·m			激磁线圈(75℃)						最高转速 /r·min^-¹			磁粉添加量 /g			冷却风机									允许滑差功率 /W
		额定转矩 /N·m			电流/A			功率/W			最高转速 /r·min^-¹			磁粉添加量 /g			电压 /V		消耗功率 /W			电流 /A		数量		允许滑差功率 /W
		200			2.70			64.8			1800			225			220		30			0.18		2		2200
