气压离合器的接合元件产品

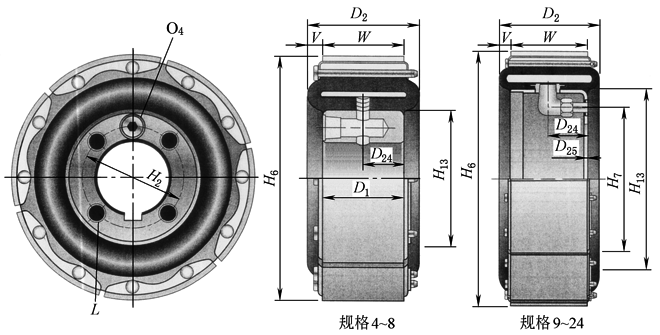

EB型离合器尺寸及性能

EB型离合器尺寸及性能

规格	部件代码		额定转矩 /N·m			最大转速 /r·min^-1				转动惯量 /kg·m²			质量 /kg		摩擦面面积 /cm²			衬垫厚度/mm				最大转鼓直径 /mm
规格	部件代码		额定转矩 /N·m			最大转速 /r·min^-1				转动惯量 /kg·m²			质量 /kg		摩擦面面积 /cm²			新垫		磨损后		最大转鼓直径 /mm
4EB125	143019		44.1			1800				0.004			1.0		84							104
6EB200	143022		103			1800				0.11			3.2		232			4		2		155
8EB250	143117		251			1800				0.45			8.6		387			3		2		205
9EB325	143274		424			1800				0.042			4.1		568			5		2		231
10EB300	143119		483			1800				0.042			4.5		587			5		2		256
12EB350	143122		848			1800				0.126			7.2		813			5		2		307
14EB400	143126		1360			1500				0.210			10		1077			5		2		358
16EB475	143129		2120			1300				0.462			18		1496			7		2		410
19EB475	143131		3050			1100				0.840			22		1742			7		2		486
21.5EB475	143134		4070			1000				1.43			28		1974			7		2		549
24EB475	143137		5090			900				1.64			31		2219			7		2		626
规格	部件代码	D₁		D₂	D₂₄		D₂₅	H₂	H₆		H₇	H₁₃		L			O₄		V		摩擦件W
规格	部件代码	/mm												个数		直径/mm	/mm				数量个数		宽度/mm
4EB125	143019	38		44	19		—	54	100		—	70		4		5/16-18	1/4-18		6		10		32
6EB200	143022	51		70	25		—	64	150		—	86		4		3/8-16	1/4-18		10		6		51
8EB250	143117	64		83	32		—	111	199		—	137		4		3/8-16	1/8-27		10		8		64
9EB325	143274	—		105	47		5	117	225		117	152		8		13	8		11		9		83
10EB300	143119	—		99	40		4	133	250		141	178		8		13	8		11		10		76
12EB350	143122	—		111	48		5	184	301		192	229		12		13	8		11		12		89
14EB400	143126	—		124	48		5	235	352		243	279		12		13	8		11		14		102
16EB475	143129	—		162	64		6	245	402		244	289		8		13	10		21		12		121
19EB475	143131	—		162	64		6	279	478		279	365		6		19	10		21		14		121
21.5EB475	143134	—		162	64		8	343	541		343	429		8		19	10		21		16		121
24EB475	143137	—		162	64		8	406	605		406	492		8		19	10		21		18		121
注：1.规格中EB前的数字表示转鼓膨胀后摩擦片的名义直径(in)，EB后的数字表示摩擦片宽度的100倍(即125表示宽度为1.25in)。 2.O₄是美国管螺纹。 3.额定转矩表示空气压力为0.52MPa时的动转矩数值，静转矩可相应增加25%。 4.经销公司为伊顿工业离合制动器(上海)有限公司，电话021-50484811；生产厂家为美国伊顿集团(EATON)Airflex公司。

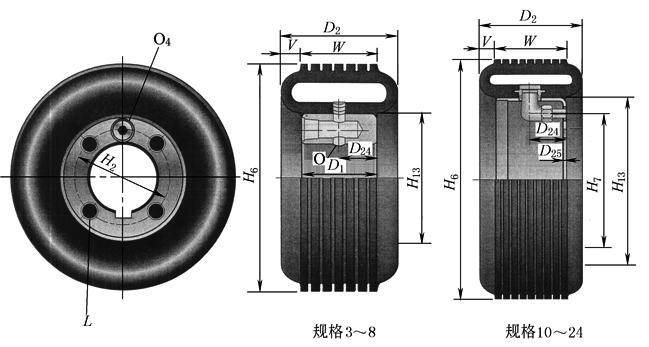

ER型离合器尺寸及性能

ER型离合器尺寸及性能

规格		部件代码			额定转矩 /N·m				最大转速 /r·min^-1				转动惯量 /kg·m²			质量 /kg			最大转鼓直径 /mm
3ER125		512175			45.2				1800				0.001			0.5			78
6ER200		145158			174				1800				0.004			3.2			155
8ER250		145159			401				1800				0.02			8.2			205
10ER300		145161			746				1800				0.03			3.6			256
12ER350		145164			1390				1800				0.08			5.9			307
14ER400		145168			2550				1500				0.17			7.7			358
16ER475		145171			3680				1300				0.29			14			410
19ER475		145174			5380				1100				0.63			18			486
21.5ER475		145177			7120				1000				1.13			24			549
24ER475		145180			9440				900				1.72			28			613
规格	部件代码	D₁	D₂	D₂₄		D₂₅	H₂	H₆		H₇	H₁₃	L					O	O₄		_V	摩擦件宽度W
规格	部件代码	mm										个数		直径/mm	深度/mm		mm
3ER125	512175	38	44	19		—	N/A	75		—	44	N/A		N/A	N/A		10	N/A		6	32
6ER200	145158	51	78	25		—	64	150		—	86	4		3/8-16	16		8	1/4-18		13	51
8ER250	145159	64	90	32		—	111	201		—	137	4		3/8-16	22		8	1/4-18		13	64
10ER300	145161	—	108	40		4	133	251		141	178	8		13	—		—	8		16	76
12ER350	145164	—	121	48		5	184	302		192	229	12		13	—		—	8		16	89
14ER400	145168	—	133	48		5	235	353		243	279	12		13	—		—	8		16	102
16ER475	145171	—	168	64		6	245	402		244	289	8		13	—		—	10		24	121
19ER475	145174	—	168	64		6	279	478		279	365	8		19	—		—	10		24	121
21.5ER475	145177	—	168	64		8	343	541		343	429	8		19	—		—	10		24	121
24ER475	145180	—	168	64		8	406	605		406	492	8		19	—		—	10		24	121
注：1.表列额定转矩为静转矩(空气压力为0.52MPa时)。 2.列中L为美国螺纹标准，O₄为美国管螺纹。 3.生产厂家为美国伊顿集团(EATON)Airflex公司。

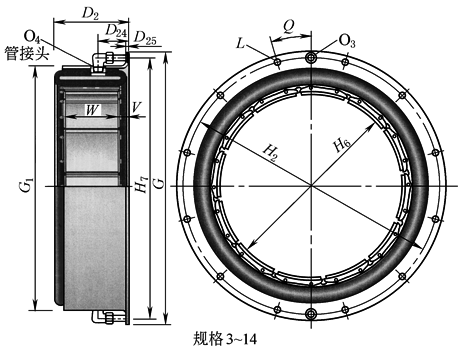

CB型单鼓离合器尺寸及性能(一)

CB型单鼓离合器尺寸及性能(一)

规格	部件代码		额定转矩 /N·m		D₂	D₂₄	D₂₅		G	G₁		H₂	H₆	H₇		L(螺栓孔)			O₃	O₄		Q /(°)	V /mm		W
规格	部件代码		额定转矩 /N·m		mm											数量	尺寸 /mm		mm			Q /(°)	V /mm		数量	宽度 /mm
3CB150	142252		40.7		55	30	2		160.0	123		146.0	80	146		8	6		7	1/8-27		22.500	9		6	38
4CB200	142840		113		67	35	2		184.1	148		169.9	105	170		8	6		5	1/8-27		22.500	10		6	51
5CB200	142253		165		72	38	2		224.0	183		205.0	131	205		8	8		7	1/8-27		22.500	12		6	51
6CB200	142095		231		75	40	2		273.1	230		254.0	156	254		8	10		8	3/8-18		22.500	14		6	51
8CB250	142096		485		87	48	2		327.0	284		308.0	207	308		8	10		8	3/8-18		22.500	14		8	64
10CB300	142197		921		105	51	5		390.5	346		371.5	257	371		12	10		8	3/8-18		15.000	17		10	76
12CB350	142098		1500		120	51	5		447.7	403		428.6	308	429		14	10		8	3/8-18		12.857	17		12	89
14CB400	142087		2230		133	51	5		498.5	454		479.4	359	479		16	10		8	3/8-18		11.250	17		14	102
规格		部件代码		最大转速 /r·min^-1				转动惯量 /kg·m²			质量 /kg				摩擦面积 /cm²			摩擦衬垫厚度						最小转鼓直径
																		新垫			磨损后			最小转鼓直径
																		mm
3CB150		142252		2000				0.00			0.8				90.3			5			1			74
4CB200		142840		2000				0.01			1.1				148.4			3			1			99
5CB200		142253		2000				0.02			1.6				193.5			5			1			124
6CB200		142095		1800				0.04			3.2				232.2			4			2			150
8CB250		142096		1800				0.08			4.1				393.5			3			2			201
10CB300		142197		1800				0.25			8.6				587.0			5			2			251
12CB350		142098		1800				0.46			12				825.6			5			2			302
14CB400		142087		1800				0.71			14				1096.5			5			2			353
注：1.规格中CB前的数字表示连接的摩擦轮鼓的名义外径(in)，CB后的数字表示摩擦垫的宽度的100倍(即150表示宽度为1.5in)。 2.表中额定转矩表示空气压力为0.52MPa时的动转矩。静转矩可相应增加25%。 3.O₄为美国管螺纹。 4.生产厂家为美国伊顿集团(EATON)Airflex公司。

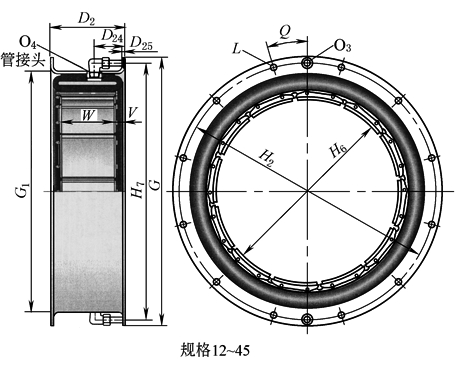

CB型单鼓离合器尺寸及性能(二)

CB型单鼓离合器尺寸及性能(二)

规格	部件代码	额定转矩 /N·m		D₂	D₂₄	D₂₅	G	G₁		H₂	H₆	H₇	L(螺栓孔)			O₃	O₄		Q /(°)		V /mm	W
规格	部件代码	额定转矩 /N·m		mm									数量	尺寸 /mm		mm			Q /(°)		V /mm	数量	宽度
12CB350	142098	1500		124	51	5	447.7	403		428.6	308	429	14	10		8	3/8-18		12.857		17	12	89
14CB400	142087	2230		137	51	5	498.5	454		479.4	359	479	16	10		8	3/8-18		11.250		17	14	102
16CB500	142211	3980		168	64	5	596.9	527		571.5	411	565	8	13		10	3/8-18		22.500		21	10	127
18CB500	142264	4970		168	64	5	647.7	578		619.1	462	619	12	13		10	3/8-18		15.000		21	11	127
20CB500	142265	6060		168	64	5	698.5	629		669.9	513	670	12	13		10	3/8-18		15.000		21	12	127
22CB500	142266	7040		168	64	5	749.3	679		720.7	564	721	12	13		10	3/8-18		15.000		21	13	127
24CB500	142267	8480		168	64	5	800.1	730		771.5	614	772	16	13		10	3/8-18		11.250		21	14	127
26CB525	142268	10400		176	64	6	863.6	787		831.9	665	826	16	16		13	1/2-14		11.250		21	16	133
28CB525	142269	12000		176	64	6	914.4	838		882.7	716	876	16	16		13	1/2-14		11.250		21	17	133
30CB525	142270	13700		176	64	6	965.2	889		933.5	767	927	16	16		13	1/2-14		11.250		21	18	133
32CB525	142271	15500		176	64	6	1016.0	940		984.3	818	978	18	16		13	1/2-14		-		21	19	133
36CB525	142272	19400		176	70	7	1133.5	1056		1095.4	919	1099	18	19		16	3/4-14		-		21	22	133
40CB5251	142273	23800		176	70	7	1235.1	1157		1197.0	1021	1200	20	19		16	3/4-14		9.000		21	24	133
45CB525	142081	29400		176	70	7	1362.1	1287		1324.0	1148	1327	24	19		16	3/4-14		7.500		21	27	133
规格	部件代码		最大转速 /r·min^-1			转动惯量 /kg·m²			质量 /kg			摩擦面积 /cm²			摩擦衬垫厚度					最小转鼓直径
															新垫			磨损后		最小转鼓直径
															mm
12CB350	142098		1800			0.50			14			826			5			2		302
14CB400	142087		1800			0.88			16			1097			5			2		353
16CB500	142211		1550			2.18			34			1554			7			2		403
18CB500	142264		1400			2.94			37			1690			7			2		454
20CB500	142265		1300			3.78			40			1858			7			2		505
22CB500	142266		1250			4.79			43			2012			7			2		555
24CB500	142267		1200			5.96			46			2180			7			2		606
26CB525	142268		1100			8.82			60			2606			8			2		656
28CB525	142269		1000			10.58			63			2774			8			2		706
30CB525	142270		950			12.73			67			2954			8			2		757
32CB525	142271		900			15.08			71			3115			8			2		808
36CB525	142272		800			21.42			81			3548			8			2		910
40CB525	142273		750			30.66			91			3935			8			2		1011
45CB525	142081		670			46.83			119			4354			8			2		1137
注：1．规格中CB前的数字表示连接的摩擦轮鼓的名义外径(in)，CB后的数字表示摩擦垫的宽度的100倍(即150表示宽度为1.5in)。 2．表中额定转矩表示空气压力为0.52MPa时的动转矩。静转矩可相应增加25%。 3．O₄为美国管螺纹。 4．生产厂家为美国伊顿集团(EATON)Airflex公司。

气压离合元件的安装示例

气压离合元件的安装示例
图　例	说　明	图　例	说　明

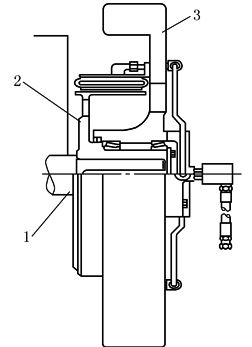

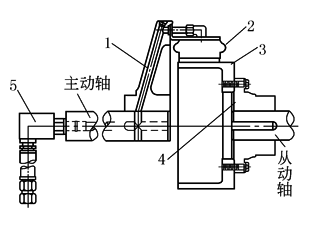

1—法兰；2—离合器；3—摩擦轮鼓； 4—轮鼓轴套；5—进气旋转接头	本图表示主、从动轴端间有一定距离的安装方式，离合器2安装在法兰1上，法兰安装在主动轴上，摩擦轮鼓3通过轮鼓轴套4安装在从动轴上。这种方式，在拆卸离合器与轮鼓时不必移动主、从动轴	1—进气旋转接头；2—法兰； 3—离合器；4—轮鼓	本图表示滑轮与离合器的安装方式，该离合器包括一个内置进气旋转接头1和密封滚珠轴承。可用于多种型号滑轮
	这是当主、从动轴端间的间隙有限时的安装方式，拆卸时要移动主、从动轴		离合器装在法兰上，与驱动机主轴相连，轮鼓装在飞轮或大齿轮上

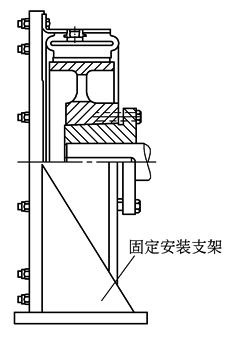

	本图表示CB离合元件用于制动的安装方式，离合元件的外法兰与固定支架连接时，离合器就是制动器	1—冲压设备的曲轴； 2—离合器轮鼓与轴套；3—飞轮或大齿轮	本图表示冲压设备的离合器的安装方式。轮鼓和轴套安装在冲压设备的曲轴上，离合器安装在飞轮或大齿轮上
