气压离合器的结构尺寸

气压离合器分页导航

本页导航 广告链接

气压离合器的结构尺寸

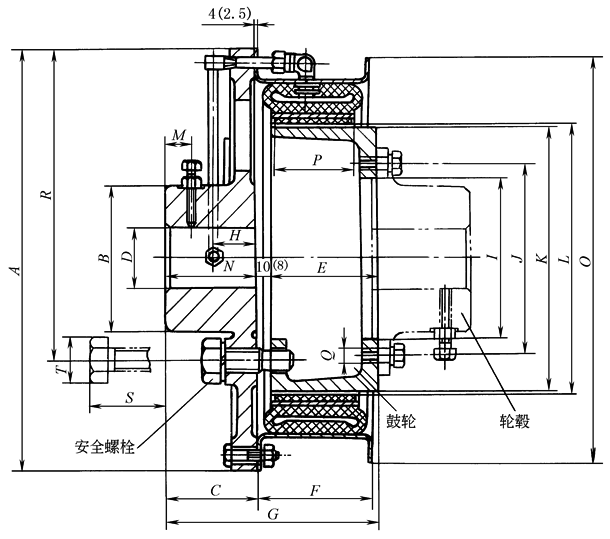

内收式径向气胎离合器系列的参数和尺寸(一)

内收式径向气胎离合器系列的参数及尺寸(一)　　　　　　　　　　　　　　　　　　　　　　　　　　mm

离合器编号	可传递转矩 /N·m	气胎容量 /cm³	GD²/N·m²			A	B	C	D	E	F	G	H	I
离合器编号	可传递转矩 /N·m	气胎容量 /cm³	气胎架	支持架	鼓轮	A	B	C	D	E	F	G	H	I
1	120	0.6~1.2	0.3	0.7	0.2	194	70	47.5	20~40	65	67	140.5	29.5
2	250	1.3~2.0	2	3.5	0.6	286	100	65	30~60	80	80	155	40	89
3	510	1.9~3.0	4.2	7.5	2.4	340	100	75	30~60	95	92	180	42	108
4	980	2.9~5.0	11	14	6	405	140	90	40~90	104	110	204	42	158
5	1590	4.3~7.1	21	25	14	460	160	100	55~95	123	125	233	44	185
6	2300	5.4~9.0	32	38	28	510	180	100	65~100	134	137	261	44	210
离合器编号	J	K	L	M	N	O	P	Q	R	S	T	质量 /kg
离合器编号	J	K	L	M	N	O	P	Q	R	S	T	气胎	支持架	鼓轮
1	—	101	104	18	47.5	151	50	—	—	—	—	1.6	3.85	3.06
2	108	152	157	25	65	273.1	50	8-M10	—	—	—	4.1	9.51	3.7
3	134	203	208	33	75	327	67	8-M12	156	28	40.4	5.8	14.0	7.6
4	186	254	258	25	90	390.5	80	6-M12	200	30	47.3	10.1	21.6	12.7
5	220	304	308	25	100	447.7	93	6-M12	244	25	47.3	13.9	29.7	18.5
6	240	355	359	25	110	498.5	105	6-M12	286	15	47.3	17.4	38.3	28.0
注：1.可传递转矩是以工作气压0.55MPa为基准的。 2.编号1、2离合器无安全螺栓；编号1鼓轮和轮毂是整体的，轮毂外径90mm，长度50mm，尺寸G算至轮毂端部。

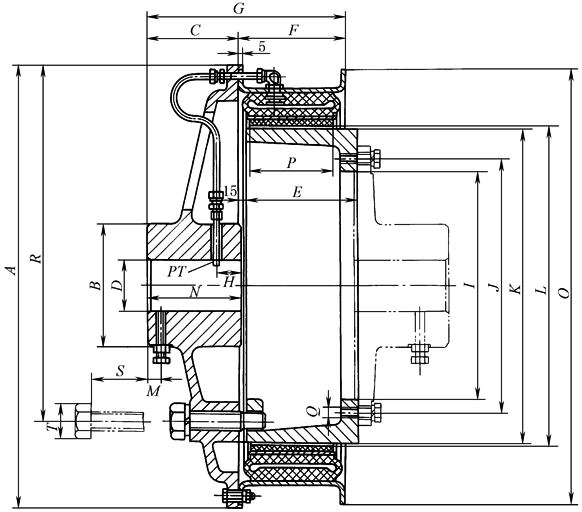

内收式径向气胎离合器系列的参数和尺寸(二)

内收式径向气胎离合器系列的参数和尺寸(二)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

离合器编号		额定转矩 /N·m		气胎容量 /cm³		GD²/N·m²			A		B		C		D		E		F		G		H		I
离合器编号		额定转矩 /N·m		气胎容量 /cm³		气胎架	支持架	鼓轮	A		B		C		D		E		F		G		H		I
7		3110		9.3~15.2		54	65	30	570		180		135		75~100		180		170		330		48		240
8		4210		13.0~18.9		72	85	51	610		178		140		75~100		180		170		335		43		270
9		5260		14.4~20.9		97	112	79	660		200		140		85~115		180		170		335		43		305
10		6410		15.8~23.0		125	144	115	711		200		140		85~115		180		170		335		43		370
11		7450		17.1~25.0		156	233	151	762		220		160		95~130		180		170		335		48		425
12		8960		18.5~27.0		200	289	200	812		220		165		95~130		180		170		360		48		460
13		11050		20.7~30.7		269	436	269	880		230		165		100~140		185		180		365		53		495
14		12670		17.0~29.9		455	643	359	930		260		190		105~150		185		180		390		60		545
15		14470		18.1~31.9		544	759	511	981		280		190		110~160		185		180		390		60		585
16		16370		19.2~33.9		647	882	634	1032		280		190		110~160		205		180		410		60		635
17		20570		21.4~37.8		929	1530	1080	1151		300		250		110~170		205		180		470		75		730
离合器编号	J		K		L	M	N	O		P		Q		R		S		T		PT		质量 /kg
离合器编号	J		K		L	M	N	O		P		Q		R		S		T		PT		气胎		支持架		鼓轮
7	280		375		380	15	140	560		128		6-M20		310		107		57.7		1/4"		24.8		54.2		27.0
8	310		406.4		411.2	20	145	597		128		6-M20		345		107		57.7		1/4"		28.7		60.8		35.1
9	345		457.2		462	20	145	647.7		128		8-M20		400		107		57.7		1/4"		32.0		71.4		44.8
10	410		508		512.8	20	145	698.5		128		8-M20		440		107		57.7		1/4"		34.6		76.3		50.9
11	470		558.8		563.6	20	165	749.3		128		10-M20		484		87		57.7		1/4"		37.7		103		55.0
12	510		609.6		614.4	20	170	800.2		128		20-M20		534		87		57.7		1/4"		40.6		112		61.2
13	545		660.4		665.2	30	170	863.6		138		16-M20		580		112		77.4		1/4"		47.2		136		71.5
14	595		711		716	30	195	914.4		138		16-M20		625		92		77.4		1/2"		68.7		188		80.3
15	630		762		767	30	195	965.2		138		18-M20		675		92		77.4		1/2"		72.9		206		100
16	685		813		818	30	195	1016		138		18-M20		720		92		77.4		1/2"		77.3		215		100
17	780		914.5		919.5	30	255	1133.5		138		20-M20		805		110		98.1		3/4"		89.1		320		145
注：额定转矩一栏是以工作气压0.55MPa为基准。

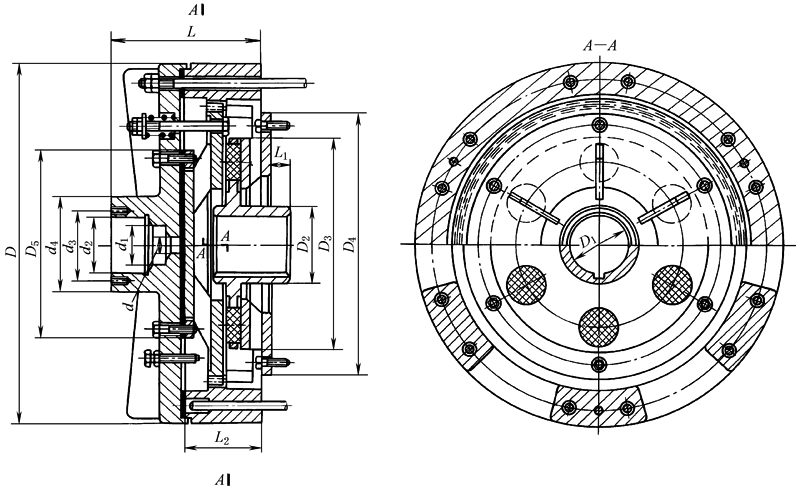

隔膜式圆盘摩擦块离合器的参数和尺寸

隔膜式圆盘摩擦块离合器的参数和尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

可传递转矩 /N·m	空气压力 /MPa	D	D₁	D₂	D₃	D₄	D₅	L	L₁	L₂	d	d₁	d₂	d₃	d₄	质量 /kg
392	0.31	440	60	90	260	330	230	220	39	85	20	50	72	85	120	75
785	0.29	490	70	100	280	350	300	230	49	85	20	50	72	85	120	84
1570	0.30	600	80	120	360	430	330	245	60	90	20	50	72	85	120	135
3090	0.33	650	90	130	450	520	440	285	60	110	25	52	80	95	140	195
6180	0.33	780	100	160	530	610	560	295	71	120	25	52	80	95	140	268
12263	0.34	930	125	180	650	700	680	335	76	140	25	52	80	95	140	435
17658	0.34	1020	140	210	730	810	750	355	96	140	25	52	80	95	140	525
24525	0.39	1120	160	240	830	920	810	425	118	165	42	75	110	130	160	737
34826	0.36	1250	180	260	900	1000	950	455	148	165	42	75	110	130	160	906
49050	0.35	1400	200	300	1020	1120	1060	525	178	190	42	75	110	130	160	1273
69651	0.39	1500	220	320	1160	1260	1110	545	198	190	42	75	110	130	160	1469
