异形螺母

标记示例：

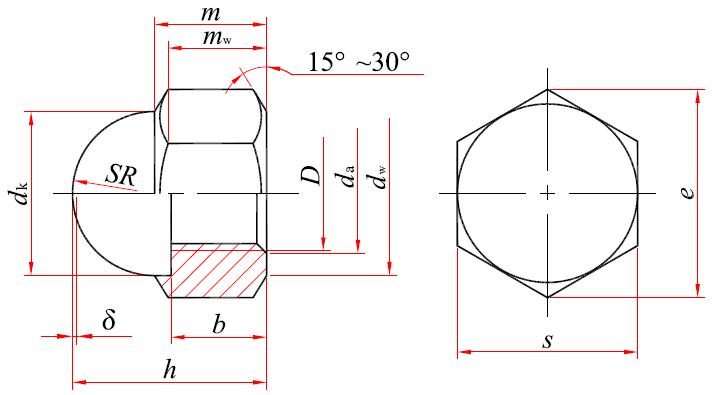

螺纹规格D＝M12、性能等级为6级、表面氧化的组合式盖形螺母的标记：

螺母　　GB/T  802.1　M12

螺纹规格

D^a

P^b

d_a

d_k

≈

d_w

min

e

min

h

m

≈

b

≈

m_w

min

SR

≈

S

δ

≈

千件重(钢制)
≈kg

第1系列

第2系列

第3系列

max

min

公称

min

M4

—

—

0.7

4.6

4

6.2

5.9

7.66

7

4.5

2.5

3.6

3.2

7

6.78

0.5

1.12

M5

—

—

0.8

5.75

5

7.2

6.9

8.79

9

5.5

4

4.4

3.6

8

7.78

0.5

1.6

M6

—

—

1

6.75

6

9.2

8.9

11.05

11

6.5

5

5.2

4.6

10

9.78

0.8

3.3

M8

M8×1

—

1.25

8.75

8

13

11.6

14.38

15

8

6

6.4

6.5

13

12.73

0.8

6.75

M10

M10×1

M10×1.25

1.5

10.8

10

16

14.6

17.77

18

10

8

8

8

16

15.73

0.8

12.2

M12

M12×1.5

M12×1.25

1.75

13

12

18

16.6

20.03

22

12

10

9.6

9

18

17.73

1

17.5

(M14)

(M14×1.5)

—

2

15.1

14

20

19.6

23.35

24

13

11

10.4

10

21

20.67

1

24.9

M16

M16×1.5

—

2

17.3

16

22

22.5

26.75

26

15

13

12

11.5

24

23.67

1

37

(M18)

(M18×1.5)

(M18×2)

2.5

19.5

18

25

24.9

29.56

30

17

14

13.6

12.5

27

26.16

1.2

50.2

M20

M20×2

M20×1.5

2.5

21.6

20

28

27.7

32.95

35

19

16

15.2

14

30

29.16

1.2

69

(M22)

(M22×1.5)

(M22×2)

2.5

23.7

22

30

31.4

37.29

38

21

18

16.8

15

34

33

1.2

98.5

M24

M24×2

—

3

25.9

24

34

33.3

39.55

40

22

19

17.6

17

36

35

1.2

113

注：a 尽可能不采用括号内的规格；按螺纹规格第1至第3系列，依次优先选用。

b P—粗牙螺纹螺距

钢

不锈钢

有色金属

GB/T 16938

公差

6H

标准

GB/T 196、GB/T 197

等级

6、8

A2-50、A2-70、

A4-50、A4-70

CU2、CU3、AL4

标准

GB/T 3098.2、GB/T 3098.4

GB/T 3098.15

GB/T 3098.10

产品等级

d≤16 mm：A；d＞16 mm：B

标准

GB/T 3103.1

氧化；

电镀技术要求按GB/T 5267.1;

非电解锌片涂层技术要求按

GB/T 5267.2

热浸镀锌技术要求按GB/T 5267.3

简单处理

简单处理

GB/T 5779.2

GB/T 90.1、GB/T 90.2
