异形螺母

标记示例：

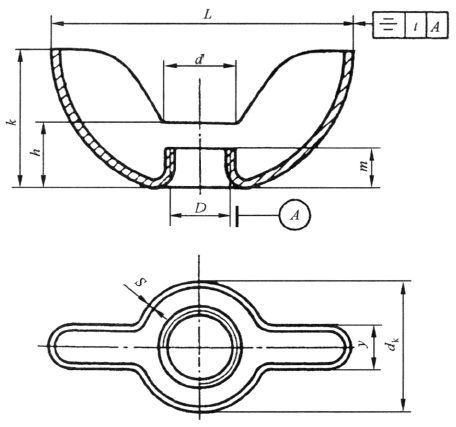

螺纹规格D＝M5、材料为Q215、保证扭矩为Ⅱ级、经表面氧化处理、用钢板冲压制成的A型蝶形螺母的标记：

螺母：    GB/T 62.3    M5

螺纹规格D

d_k

max

d≈

L

k

h

≈

y

max

A型(高型)

B型(低型)

t

max

m

S

m

S

M3

10

5

16

±1

6.5

±1

2

4

3.5

±0.5

1

1.4

±0.3

0.8

0.4

M4

12

6

19

8.5

2.5

5

4

1.6

0.4

M5

13

7

22

9

3

5.5

4.5

1.8

0.5

M6

15

9

25

9.5

3.5

6

5

±0.8

2.4

±0.4

1

0.5

M8

17

10

28

11

5

7

6

1.2

3.1

±0.5

1.2

0.6

M10

20

12

35

±1.5

12

6

8

7

3.8

0.7

技术条件和引用标准

材    料

钢

Q215、Q235

(GB/T 700)

螺    纹

公   差

7 H(通规)

标   准

GB/T 193、GB/T 9145

保证扭矩

公   差

A型：Ⅱ级；B型：Ⅲ级

标   准

GB/T 3098.20

表面处理

氧化；

电镀，技术要求按GB/T 5267.1

验收及包装

GB/T 90.1、GB/T 90.2

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M3

M4

M5

M6

M8

M10

每1000件钢制品的质量≈

1.90

2.88

3.58

4.52

7.48

10.40
