异形螺母

标记示例：

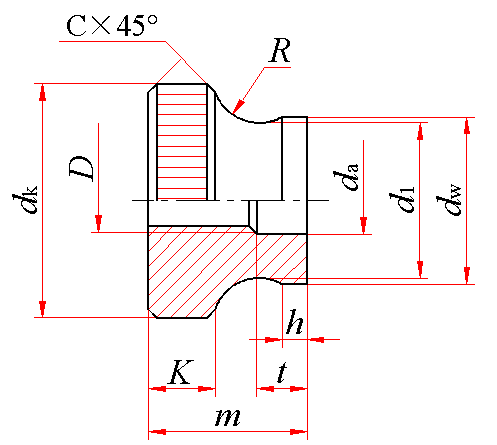

螺纹规格D＝M5、机械性能为5级、不经表面处理的滚花高螺母的标记：

螺母  GB 806  M5

螺纹规格

D

d_k(滚花前)

m

K

d_w

d_a

t

max

R

min

h

d₁

C

max

min

max

min

max

min

max

min

M1.6

7

6.78

4.7

4.4

2

4

3.7

2.05

1.8

1.5

1.25

0.8

3.6

0.2

M2

8

7.78

5

4.7

2

4.5

4.2

2.45

2.2

1.5

1.25

1

3.8

0.2

M2.5

9

8.78

5.5

5.2

2.2

5

4.7

2.95

2.7

2

1.5

1

4.4

0.2

M3

11

10.73

7

6.64

2.8

6

5.7

3.5

3.2

2

2

1.2

5.2

0.3

M4

12

11.73

8

7.64

3

8

7.64

4.5

4.2

2.5

2

1.5

6.4

0.3

M5

16

15.73

10

9.64

4

10

9.64

5.5

5.2

3

2.5

2

9

0.5

M6

20

19.67

12

11.57

5

12

11.57

6.56

6.2

4

3

2.5

11

0.5

M8

24

23.67

16

15.57

6

16

15.57

8.86

8.5

5

4

3

13

0.8

M10

30

29.67

20

19.48

8

20

19.48

10.93

10.5

6.5

5

3.8

17.5

0.8

技术条件

材料

螺纹公差

机械性能等级

滚花

公差产品等级

表面处理

钢

6H

5

直纹

A级

1.不经处理；2.镀锌钝化

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

每1000件钢制品的质量≈

0.71

0.91

1.26

2.36

3.26

7.82

14.89

26.92

56.66
