异形螺母

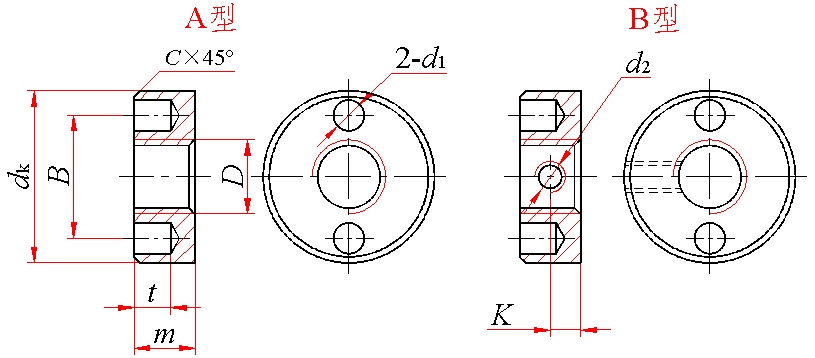

标记示例：

螺纹规格D＝M5、材料为Q235、不经表面处理的A型端面带孔圆螺母的标记：

螺母  GB 815  M5

螺纹规格

D

d_k

m

d₁

t

B

K

C

d₂

千件重(钢制)
≈kg

max

min

max

min

M2

5.5

5.32

2

1.75

1

2

4

1

0.2

M1.2

0.24

M2.5

7

6.78

2.2

1.95

1.2

1.2

5

1.1

0.2

M1.4

0.44

M3

8

7.78

2.5

2.25

1.5

1.5

5.5

1.3

0.3

M1.4

0.67

M4

10

9.78

3.5

3.2

1.5

2

7

1.8

0.4

M2

1.51

M5

12

11.73

4.2

3.9

2

2.5

8

2.1

0.4

M2

2.57

M6

14

13.73

5

4.7

2.5

3

10

2.5

0.5

M2.5

4.16

M8

18

17.73

6.5

6.14

3

3.5

13

3.3

0.5

M3

9.03

M10

22

21.67

8

7.64

3.5

4

15

4

0.8

M3

16.70

A3（GB 700）

公差

6H

标准

GB 196、GB 197

标准 GB 1184

① 氧化；② 镀锌钝化 GB 5267

GB 90
