小圆螺母(GB/T 810—1988)
小圆螺母(GB/T 810—1988)
GB/T 810圆螺母常与GB858圆螺母用止动垫圈配合使用。装配时，先将垫圈套入被安装的轴,此时注意内舌嵌入轴的键槽内；拧紧螺母后；将垫圈任一外舌折弯并嵌入圆螺母的槽内。装配完成的螺母由于垫圈的驳接作用，不会再发生旋转，从而起到防松作用。
GB/T 810小圆螺母的外径和厚度比GB/T 812普通圆螺母小，用于强度要求较低的场合。
|

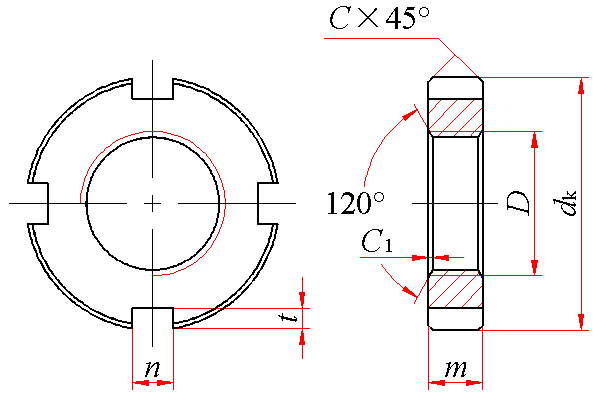

小圆螺母(GB/T 810—1988) mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
D≤M100×2 槽数 4 D≥M105×2 槽数 6 |
|||||||||
|
标记示例： 螺纹规格D＝M16×1.5、材料为45钢、槽或全部热处理后硬度HRC 35~45、表面氧化的小圆螺母的标记： 螺母 GB 810 M16×1.5 |
|||||||||
|
螺纹规格 D×P |
dk |
m |
n |
t |
C |
C1 |
千件重(钢制) |
||
|
max |
min |
max |
min |
||||||
|
M10×1 |
20 |
6 |
4.3 |
4 |
2.6 |
2 |
0.5 |
0.5 |
9.53 |
|
M12×1.25 |
22 |
6 |
4.3 |
4 |
2.6 |
2 |
0.5 |
0.5 |
11.00 |
|
M14×1.5 |
25 |
6 |
4.3 |
4 |
2.6 |
2 |
0.5 |
0.5 |
14.27 |
|
M16×1.5 |
28 |
6 |
4.3 |
4 |
2.6 |
2 |
0.5 |
0.5 |
17.91 |
|
M18×1.5 |
30 |
6 |
5.30 |
5 |
3.10 |
2.5 |
0.5 |
0.5 |
18.83 |
|
M20×1.5 |
32 |
6 |
5.30 |
5 |
3.10 |
2.5 |
0.5 |
0.5 |
20.60 |
|
M22×1.5 |
35 |
8 |
5.30 |
5 |
3.10 |
2.5 |
0.5 |
0.5 |
33.20 |
|
M24×1.5 |
38 |
8 |
5.30 |
5 |
3.10 |
2.5 |
0.5 |
0.5 |
39.42 |
|
M27×1.5 |
42 |
8 |
5.30 |
5 |
3.10 |
2.5 |
1 |
0.5 |
47.60 |
|
M30×1.5 |
45 |
8 |
5.30 |
5 |
3.10 |
2.5 |
1 |
0.5 |
52.01 |
|
M33×1.5 |
48 |
8 |
5.30 |
5 |
3.10 |
2.5 |
1 |
0.5 |
56.43 |
|
M36×1.5 |
52 |
8 |
6.30 |
6 |
3.60 |
3 |
1 |
0.5 |
64.51 |
|
M39×1.5 |
55 |
8 |
6.30 |
6 |
3.60 |
3 |
1 |
0.5 |
69.22 |
|
M42×1.5 |
58 |
8 |
6.30 |
6 |
3.60 |
3 |
1 |
0.5 |
73.92 |
|
M45×1.5 |
62 |
8 |
6.3 |
6 |
3.6 |
3 |
1 |
0.5 |
84.65 |
|
M48×1.5 |
68 |
10 |
6.3 |
6 |
3.6 |
3 |
1 |
0.5 |
136.5 |
|
M52×1.5 |
72 |
10 |
8.36 |
8 |
4.25 |
3.5 |
1 |
0.5 |
143.2 |
|
M56×2 |
78 |
10 |
8.36 |
8 |
4.25 |
3.5 |
1 |
1 |
171.9 |
|
M60×2 |
80 |
10 |
8.36 |
8 |
4.25 |
3.5 |
1 |
1 |
162.8 |
|
M64×2 |
85 |
10 |
8.36 |
8 |
4.25 |
3.5 |
1 |
1 |
183.0 |
|
M68×2 |
90 |
10 |
8.36 |
8 |
4.25 |
3.5 |
1 |
1 |
204.2 |
|
M72×2 |
95 |
12 |
8.36 |
8 |
4.25 |
3.5 |
1 |
1 |
271.9 |
|
M76×2 |
100 |
12 |
10.36 |
10 |
4.75 |
4 |
1 |
1 |
295.5 |
|
M80×2 |
105 |
12 |
10.36 |
10 |
4.75 |
4 |
1.5 |
1 |
325.0 |
|
M85×2 |
110 |
12 |
10.36 |
10 |
4.75 |
4 |
1.5 |
1 |
343.4 |
|
M90×2 |
115 |
12 |
10.36 |
10 |
4.75 |
4 |
1.5 |
1 |
361.8 |
|
M95×2 |
120 |
12 |
10.36 |
10 |
4.75 |
4 |
1.5 |
1 |
380.2 |
|
M100×2 |
125 |
12 |
12.43 |
12 |
5.75 |
5 |
1.5 |
1 |
391.1 |
|
M105×2 |
130 |
15 |
12.43 |
12 |
5.75 |
5 |
1.5 |
1 |
497.7 |
|
M110×2 |
135 |
15 |
12.43 |
12 |
5.75 |
5 |
1.5 |
1 |
520.7 |
|
M115×2 |
140 |
15 |
12.43 |
12 |
5.75 |
5 |
1.5 |
1 |
543.7 |
|
M120×2 |
145 |
15 |
14.43 |
14 |
6.75 |
6 |
1.5 |
1 |
549.8 |
|
M125×2 |
150 |
15 |
14.43 |
14 |
6.75 |
6 |
1.5 |
1 |
572.8 |
|
M130×2 |
160 |
15 |
14.43 |
14 |
6.75 |
6 |
1.5 |
1 |
740.5 |
|
M140×2 |
170 |
18 |
14.43 |
14 |
6.75 |
6 |
1.5 |
1 |
954.8 |
|
M150×2 |
180 |
18 |
14.43 |
14 |
6.75 |
6 |
1.5 |
1 |
1021 |
|
M160×3 |
195 |
18 |
14.43 |
14 |
6.75 |
6 |
2 |
1.5 |
1299 |
|
M170×3 |
205 |
18 |
16.43 |
16 |
7.90 |
7 |
2 |
1.5 |
1353 |
|
M180×3 |
220 |
22 |
16.43 |
16 |
7.90 |
7 |
2 |
1.5 |
2041 |
|
M190×3 |
230 |
22 |
16.43 |
16 |
7.90 |
7 |
2 |
1.5 |
2149 |
|
M200×3 |
240 |
22 |
16.43 |
16 |
7.90 |
7 |
2 |
1.5 |
2257 |
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
45钢（GB 699） |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB 196、GB 197 |
|
|
垂直度 |
σ |
按表3中9级规定 |
|
标准 |
GB 1184 |
|
|
热处理及表面处理 |
①槽或全部热处理后HRC 35~45 ②调质HRC 24~30 ③氧化 |
|
|
验收及包装 |
GB 90 |
|
