盖形螺母(GB/T 923—2009)
盖形螺母(GB/T 923—2009)
|
盖形螺母(GB/T 923—2009)mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
A级用于D≤16mm的螺母；B级用于D＞16mm的螺母。 |
|||||||||||
|
标记示例： 螺纹规格D＝M10、性能等级为5级、表面氧化的盖形螺母的标记： 螺母 GB 923 M10 |
|||||||||||
|
螺纹规格 D |
e |
e1 |
a min |
m |
d1 |
l |
s |
R≈ |
h |
千件重(钢制) |
|
|
min |
max |
max |
min |
||||||||
|
M3 |
6.01 |
5 |
— |
6 |
— |
5 |
5.5 |
5.32 |
2.5 |
2.5 |
0.57 |
|
M4 |
7.66 |
6 |
— |
7 |
— |
5 |
7 |
6.78 |
3 |
3 |
1.04 |
|
M5 |
8.79 |
7.2 |
2 |
9 |
5.5 |
6 |
8 |
7.78 |
3.6 |
4 |
1.25 |
|
M6 |
11.05 |
9.2 |
2.5 |
11 |
6.5 |
7 |
10 |
9.78 |
4.6 |
5 |
2.77 |
|
M8 |
14.38 |
13 |
3 |
15 |
8.5 |
11 |
13 |
12.73 |
6.5 |
6 |
6.73 |
|
M10 |
17.77 |
16 |
4 |
18 |
10.5 |
13 |
16 |
15.73 |
8 |
8 |
12.88 |
|
M12 |
20.03 |
18 |
4.5 |
22 |
13 |
16 |
18 |
17.73 |
9 |
10 |
17.46 |
|
(M14) |
23.35 |
20 |
5 |
24 |
15 |
17 |
21 |
20.67 |
10 |
11 |
24.66 |
|
M16 |
26.75 |
22 |
5 |
26 |
17 |
19 |
24 |
23.67 |
11.5 |
13 |
39.84 |
|
(M18) |
29.56 |
25 |
6 |
29 |
19 |
22 |
27 |
26.16 |
12.5 |
14 |
48.78 |
|
M20 |
32.95 |
28 |
6 |
32 |
21 |
25 |
30 |
29.16 |
14 |
16 |
71.96 |
|
(M22) |
37.29 |
30 |
6 |
35 |
23 |
26 |
34 |
33 |
15 |
18 |
102.0 |
|
M24 |
39.55 |
34 |
7 |
38 |
25 |
28 |
36 |
35 |
17 |
19 |
127.8 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
公差产品等级 |
表面处理 |
千件重(钢制) |
|||||
|
钢 |
6H |
5、6 |
A用于D≤16；B用于D＞16 |
1.氧化；2.镀锌钝化 |
|||||||
|
注：尽可能不采用括号内的规格。 |
|||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||||
|---|---|---|---|---|
|
材料 |
钢 |
不锈钢 |
有色金属 |
|
|
通用技术条件 |
GB/T 16938 |
|||
|
螺纹 |
公差 |
6H |
||
|
标准 |
GB/T 196、GB/T 197 |
|||
|
机械性能 |
等级① |
6 |
A1-50 |
CU3 或 CU6② |
|
标准 |
GB/T 3098.2、GB/T 3098.4 |
GB/T 3098.15 |
GB/T 3098.10 |
|
|
公差 |
产品等级 |
D≤16 mm: A; D>16 mm: B |
||
|
标准 |
GB/T 3103.1 |
|||
|
表面处理 |
— |
氧化； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌技术要求按 GB/T 5267.3 |
简单处理 |
简单处理； 电镀技术要求按GB/T 5267.1； |
|
— |
如需其他表面处理，应由供需双方协议 |
|||
|
验收及包装 |
GB/T 90.1、GB/T 90.2 |
|||
|
— |
① 其他性能等级或材料，由供需双方协议。 ② 由制造者选择。 |
|||

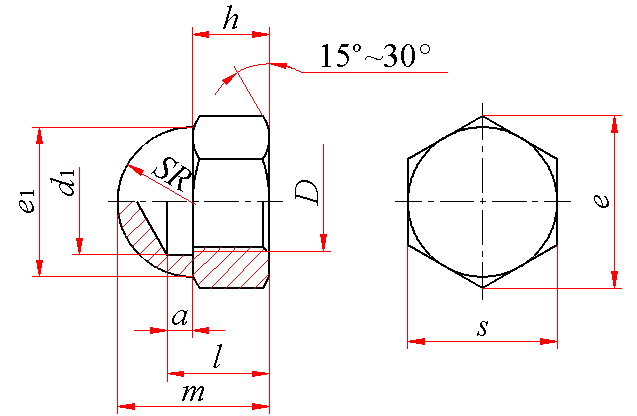

盖形螺母(GB/T 923—1988)
|
盖形螺母(GB/T 923—1988)mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||
|
A级用于D≤16mm的螺母；B级用于D＞16mm的螺母。 |
||||||||||||
|
螺纹规格 |
P 螺距 |
h |
e |
e1 |
a |
m |
d1 |
l |
s |
SR |
千件重(钢制) |
|
|
最小值 |
最大值 |
最小值 |
最大值 |
最小值 |
≈ |
|||||||
|
M3 |
0.5 |
2.5 |
6.01 |
5 |
/ |
6 |
/ |
5 |
5.5 |
5.32 |
2.5 |
0.57 |
|
M4 |
0.7 |
3 |
7.66 |
6 |
/ |
7 |
/ |
5 |
7 |
6.78 |
3 |
1.04 |
|
M5 |
0.8 |
4 |
8.79 |
7.2 |
2 |
9 |
5.5 |
6 |
8 |
7.78 |
3.6 |
1.25 |
|
M6 |
1 |
5 |
11.05 |
9.2 |
2.5 |
11 |
6.5 |
7 |
10 |
9.78 |
4.6 |
2.77 |
|
M8 |
1.25 |
6 |
14.38 |
13 |
3 |
15 |
8.5 |
11 |
13 |
12.73 |
6.5 |
6.73 |
|
M10 |
1.5 |
8 |
17.77 |
16 |
4 |
18 |
10.5 |
13 |
16 |
15.73 |
8 |
12.88 |
|
M12 |
1.75 |
10 |
20.03 |
18 |
4.5 |
22 |
13 |
16 |
18 |
17.73 |
9 |
17.46 |
|
(M14) |
2 |
11 |
23.35 |
20 |
5 |
24 |
15 |
17 |
21 |
20.67 |
10 |
24.66 |
|
M16 |
2 |
13 |
26.75 |
22 |
5 |
26 |
17 |
19 |
24 |
23.67 |
11.5 |
39.84 |
|
(M18) |
2.5 |
14 |
29.56 |
25 |
6 |
29 |
19 |
22 |
27 |
26.16 |
12.5 |
48.78 |
|
M20 |
2.5 |
16 |
32.95 |
28 |
6 |
32 |
21 |
25 |
30 |
29.16 |
14 |
71.96 |
|
(M22) |
2.5 |
18 |
37.29 |
30 |
6 |
35 |
23 |
26 |
34 |
33 |
15 |
102 |
|
M24 |
3 |
19 |
39.55 |
34 |
7 |
38 |
25 |
28 |
36 |
35 |
17 |
127.8 |
技术条件和引用标准(GB/T 923—1988)
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB 196、GB 197 |
|
|
机械性能 |
等级① |
5、6 |
|
标准 |
GB 3098.2 |
|
|
公差 |
产品等级 |
A用于D≤16 ; B用于D>16 |
|
标准 |
GB 3103.1 |
|
|
表面处理 |
①氧化； ②镀锌钝化 GB 5267 |
|
|
表面缺陷 |
GB 5779.2 |
|
|
验收及包装 |
GB 90 |
|
