环形螺母(GB/T 63—1988)
环形螺母(GB/T 63—1988)
|

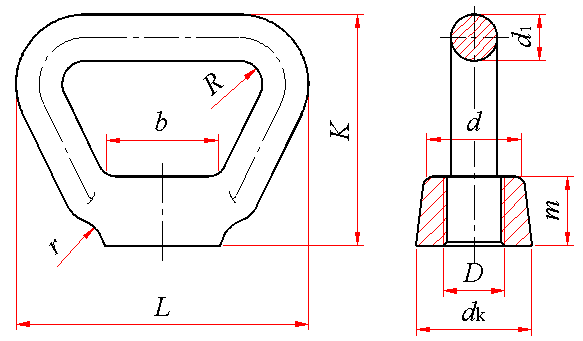

环形螺母 (GB/T 63—1988)mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
b≈dK |
|||||||||
|
标记示例： 螺纹规格D＝M16、材料为ZCuZn40Mn2、不经表面处理的环形螺母的标记： 螺母 GB 63 M16 |
|||||||||
|
螺纹规格 D |
dk |
d |
m |
K |
L |
d1 |
R |
r |
千件重(钢制) |
|
M12 |
24 |
20 |
15 |
52 |
66 |
10 |
6 |
6 |
153.9 |
|
(M14) |
24 |
20 |
15 |
52 |
66 |
10 |
6 |
6 |
149.3 |
|
M16 |
30 |
26 |
18 |
60 |
76 |
12 |
6 |
8 |
262.9 |
|
(M18) |
30 |
26 |
18 |
60 |
76 |
12 |
6 |
8 |
256.3 |
|
M20 |
36 |
30 |
22 |
72 |
86 |
13 |
8 |
11 |
370.0 |
|
(M22) |
36 |
30 |
22 |
72 |
86 |
13 |
8 |
11 |
358.1 |
|
M24 |
46 |
38 |
26 |
84 |
98 |
14 |
10 |
14 |
568.9 |
|
技术条件 |
1．螺纹按6H制造；2．材料：ZCuZn40Mn2 |
||||||||
|
注：① b≈dk。尽可能不采用括号内的规格。 |
|||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
螺纹 |
按6H制造（GB 196、GB 197） |
|
|
材料 |
ZHMn 58-2 |
|
|
验收及包装 |
GB 90 |
|
