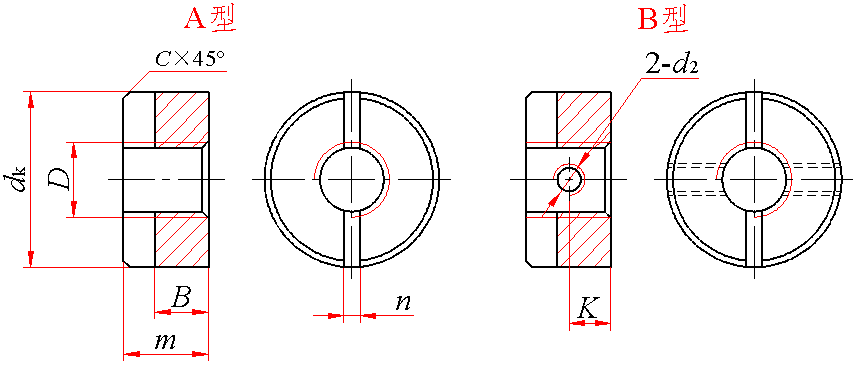

异形螺母

标记示例：

螺纹规格D＝M5、材料为Q235、不经表面处理的A型带槽圆螺母的标记：

螺母  GB 817  M5

螺纹规格

D

d_k

m

B

n

K

C

d₂

max

min

max

min

max

min

公称

min

max

M1.4

3

2.86

1.6

1.35

1.1

0.85

0.4

0.46

0.6

—

0.1

—

M1.6

4

3.82

2

1.75

1.2

0.95

0.4

0.46

0.6

—

0.1

—

M2

4.5

4.32

2.2

1.95

1.4

1.15

0.5

0.56

0.7

—

0.2

—

M2.5

5.5

5.32

2.5

2.25

1.6

1.35

0.6

0.66

0.8

1.1

0.2

M1.4

M3

6

5.82

3

2.70

2

1.75

0.8

0.86

1

1.3

0.2

M1.4

M4

8

7.78

3.5

3.2

2.5

2.25

1

0.96

1.31

1.8

0.3

M1.4

M5

10

9.78

4.2

3.9

2.8

2.55

1.2

1.26

1.51

2.1

0.4

M2

M6

11

10.73

5

4.7

3

2.75

1.6

1.66

1.91

2.5

0.4

M2

M8

14

13.73

6.5

6.14

4

3.70

2

2.06

2.31

3.3

0.5

M2

M10

18

17.73

8

7.64

5

4.70

2.5

2.56

2.81

4

0.5

M3

M12

22

21.67

10

9.64

6

5.70

3

3.06

3.31

5

0.8

M4

技术条件

材料

螺纹公差

表面处理

Q235

6H

1．不经表面处理；2．氧化；3．镀锌钝化

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.4

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

M12`

每1000件钢制品的质量≈

0.05

0.12

0.17

0.29

0.39

0.84

1.63

2.16

4.47

9.59

18.34
