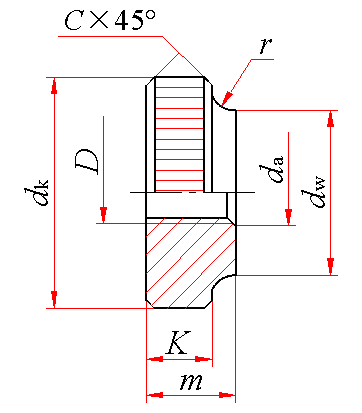

异形螺母

标记示例：

螺纹规格D＝M5、性能等级为5级、不经表面处理的滚花薄螺母的标记：

螺母  GB 807  M5

螺纹规格

D

d_k(滚花前)

m

K

d_w

r

C

d_a

max

min

max

min

max

min

max

min

M1.4

6

5.78

2

1.75

1.5

3.5

3.2

0.5

0.2

1.64

1.4

M1.6

7

6.78

2.5

2.25

2

4

3.7

0.5

0.2

1.84

1.6

M2

8

7.78

2.5

2.25

2

4.5

4.2

0.5

0.2

2.3

2

M2.5

9

8.78

2.5

2.25

2

5

4.7

0.5

0.2

2.9

2.5

M3

11

10.73

3

2.75

2.5

6

5.7

0.5

0.3

3.45

3

M4

12

11.73

3

2.75

2.5

8

7.64

0.5

0.3

4.6

4

M5

16

15.73

4

3.7

3.5

10

9.64

0.5

0.5

5.75

5

M6

20

19.67

5

4.7

4

12

11.57

1

0.5

6.75

6

M8

24

23.67

6

5.7

5

16

15.57

1

0.8

8.75

8

M10

30

29.67

8

7.64

6

20

19.48

2

0.8

10.8

10

技术条件

材料

螺纹公差

滚花

机械性能等级

公差产品等级

表面处理

钢

6H

直纹

5

A级

1.不经处理；2.镀锌钝化

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.4

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

每1000件钢制品的质量≈

0.31

0.56

0.73

0.91

1.69

1.98

4.96

9.23

16.40

32.36
