全金属六角法兰面锁紧螺母(GB/T 6187.1—2016)
全金属六角法兰面锁紧螺母(GB/T 6187.1—2016)
|

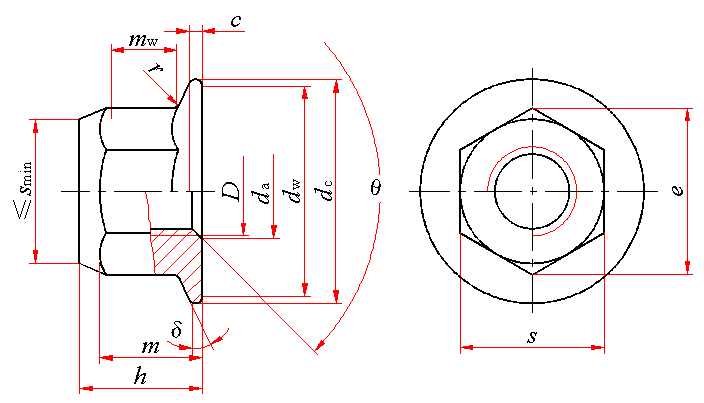

全金属六角法兰面锁紧螺母(GB/T 6187.1—2016) mm |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||
|
δ＝15°～25°；θ＝90°～120° |
||||||||||||||
|
标记示例： 螺纹规格D＝M12、性能等级为8级、表面氧化、产品等级为A级的全金属六角法兰面锁紧螺母的标记： 螺母 GB/T 6187.1 M12 |
||||||||||||||
|
螺纹规格 |
螺距 P |
c min |
da |
dc max |
dw min |
e min |
h |
m min |
mw min |
s |
r |
|||
|
D |
max |
min |
max |
min |
max |
min |
max |
|||||||
|
M5 |
0.8 |
1 |
5.75 |
5.00 |
11.8 |
9.8 |
8.79 |
6.2 |
5.7 |
4.7 |
2.5 |
8.00 |
7.78 |
0.3 |
|
M6 |
1 |
1.1 |
6.75 |
6.00 |
14.2 |
12.2 |
11.05 |
7.3 |
6.8 |
5.7 |
3.1 |
10.00 |
9.78 |
0.36 |
|
M8 |
1.25 |
1.2 |
8.75 |
8.00 |
17.9 |
15.8 |
14.38 |
9.40 |
8.74 |
7.64 |
4.6 |
13.00 |
12.73 |
0.48 |
|
M10 |
1.5 |
1.5 |
10.8 |
10.0 |
21.8 |
19.6 |
16.64 |
11.40 |
10.34 |
9.64 |
5.6 |
15.00 |
14.73 |
0.6 |
|
M12 |
1.75 |
1.8 |
13 |
12 |
26 |
23.8 |
20.03 |
13.80 |
12.57 |
11.57 |
6.8 |
18.00 |
17.73 |
0.72 |
|
(M14) |
2 |
2.1 |
15.1 |
14.0 |
29.9 |
27.6 |
23.36 |
15.9 |
14.8 |
13.3 |
7.7 |
21.00 |
20.67 |
0.88 |
|
M16 |
2 |
2.4 |
17.3 |
16.0 |
34.5 |
31.9 |
26.75 |
18.3 |
17.2 |
15.3 |
8.9 |
24.00 |
23.67 |
0.96 |
|
M20 |
2.5 |
3 |
21.6 |
20.0 |
42.8 |
39.9 |
32.95 |
22.4 |
20.3 |
18.7 |
10.7 |
30.00 |
29.16 |
1.2 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
公差产品等级 |
表面处理 |
|||||||||
|
钢 |
6H |
8 |
D≤16mm 1型 |
D≤16mm：A级 D＞16mm：B级 |
氧化 |
|||||||||
|
D＞16mm 2型 |
||||||||||||||
|
9 |
2型 |
|||||||||||||
|
10 |
1型 |
|||||||||||||
|
12 |
2型 |
|||||||||||||
|
注：1．尽可能不采用括号内的规格。 2．r适用于棱角和六角面。 |
||||||||||||||
|
质量 kg |
||||||||
|
螺纹规格 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M20 |
|
每1000件钢制品的质量≈ |
1.55 |
3.00 |
6.40 |
9.97 |
17.36 |
27.22 |
41.00 |
73.91 |
