1型非金属嵌件六角锁紧螺母 细牙(GB/T 889.2—2016)
1型非金属嵌件六角锁紧螺母 细牙(GB/T 889.2—2016)
|

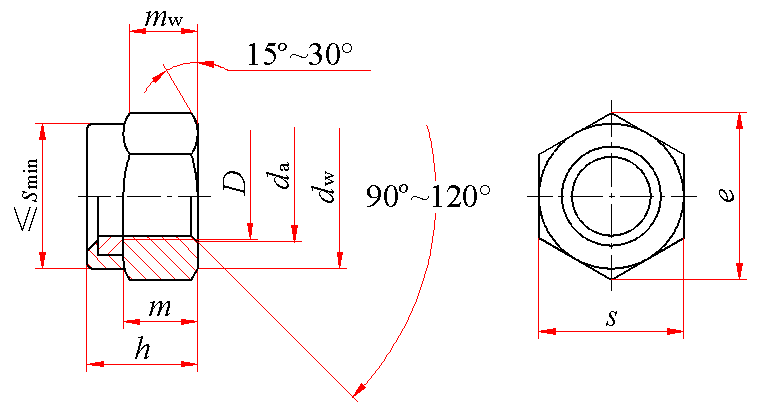

1型非金属嵌件六角锁紧螺母 细牙(GB/T 889.2—2016)mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
A级用于D≤16mm；B级用于D＞16mm的螺母。 |
|||||||||||
|
标记示例： 螺纹规格D＝M12×1.5、细牙螺纹、性能等级为8级、表面镀锌钝化、产品等级为A级的1型非金属嵌件六角锁紧螺母的标记： 螺母 GB/T 889.2 M12×1.5 |
|||||||||||
|
螺纹规格 D×P |
da |
dw min |
e min |
h |
m min |
mw min |
s |
千件重(钢制) |
|||
|
max |
min |
max |
min |
max |
min |
||||||
|
M8×1 |
8.75 |
8.00 |
11.63 |
14.38 |
9.50 |
8.92 |
6.44 |
5.15 |
13.00 |
12.73 |
5.54 |
|
M10×1 M10×1.25 |
10.8 |
10.0 |
14.63 |
17.77 |
11.9 |
11.2 |
8.04 |
6.43 |
16.00 |
15.73 |
10.35 |
|
M12×1.25 M12×1.5 |
13 |
12 |
16.63 |
20.03 |
14.9 |
14.2 |
10.37 |
8.3 |
18.00 |
17.73 |
15.88 |
|
(M14×1.5) |
15.1 |
14.0 |
19.64 |
23.36 |
17.0 |
15.9 |
12.1 |
9.68 |
21.00 |
20.67 |
24.61 |
|
M16×1.5 |
17.3 |
16.0 |
22.49 |
26.75 |
19.1 |
17.8 |
14.1 |
11.28 |
24.00 |
23.67 |
36.42 |
|
M20×1.5 |
21.6 |
20.0 |
27.7 |
32.95 |
22.8 |
20.7 |
16.9 |
13.52 |
30.00 |
29.16 |
63.01 |
|
M24×2 |
25.9 |
24.0 |
33.25 |
39.55 |
27.1 |
25.0 |
20.2 |
16.16 |
36 |
35 |
110.0 |
|
M30×2 |
32.4 |
30.0 |
42.75 |
50.85 |
32.6 |
30.1 |
24.3 |
19.44 |
46 |
45 |
223.0 |
|
M36×3 |
38.9 |
36.0 |
51.11 |
60.79 |
38.9 |
36.4 |
29.4 |
23.52 |
55.0 |
53.8 |
388.8 |
|
注：尽可能不采用括号内的规格。 |
|||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
螺母体 |
钢 |
|
嵌件 |
推荐采用尼龙66 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB/T 193、GB/T 9145 |
|
|
机械性能 |
等级 |
8mm≤d≤16mm：6、8（QT）、10（QT） 16mm＜d≤36mm：6（QT）、8（QT）、10（QT） |
|
标准 |
GB/T 3098.2、GB/T 3098.9 |
|
|
公差 |
产品等级 |
d≤16mm：A级；d>16mm：B级 |
|
标准 |
GB/T 3103.1 |
|
|
表面处理 |
不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2； 如需其他技术要求或表面处理，应由供需协议 |
|
|
表面缺陷 |
GB/T 5779.2 |
|
|
验收及包装 |
GB/T 90.1 、GB/T 90.2 |
|
|
— |
QT——淬火并回火 |
|
