全金属六角法兰面锁紧螺母 细牙(GB/T 6187.2—2016)
全金属六角法兰面锁紧螺母 细牙(GB/T 6187.2—2016)
|
全金属六角法兰面锁紧螺母 细牙(GB/T 6187.2—2016)mm |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||
|

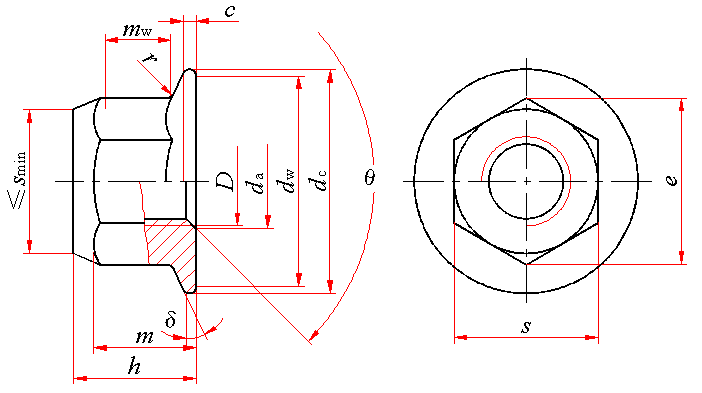

θ＝90°～120°；δ＝15°～25° |
||||||||||||||
|
标记示例： 螺纹规格D＝M12×1.5、细牙螺纹、性能等级为8级、表面氧化、产品等级为A级的全金属六角法兰面锁紧螺母的标记： 螺母 GB/T 6187.2 M12×1.5 |
||||||||||||||
|
螺纹规格 |
c min |
da |
dc max |
dw min |
e min |
h |
m min |
mw min |
s |
r |
千件重(钢制) |
|||
|
D×P |
max |
min |
max |
min |
max |
min |
max |
|||||||
|
M8×1 |
1.2 |
8.75 |
8.00 |
17.9 |
15.8 |
14.38 |
9.40 |
8.74 |
7.64 |
4.6 |
13.00 |
12.73 |
0.48 |
6.29 |
|
M10×1 M10×1.25 |
1.5 |
10.8 |
10.0 |
21.8 |
19.6 |
16.64 |
11.40 |
10.34 |
9.64 |
5.6 |
15.00 |
14.73 |
0.6 |
9.61/9.79 |
|
M12×1.5 M12×1.25 |
1.8 |
13 |
12 |
26 |
23.8 |
20.03 |
13.80 |
12.57 |
11.57 |
6.8 |
18.00 |
17.73 |
0.72 |
17.10/16.85 |
|
(M14×1.5) |
2.1 |
15.1 |
14.0 |
29.9 |
27.6 |
23.36 |
15.9 |
14.8 |
13.3 |
7.7 |
21.00 |
20.67 |
0.88 |
26.54 |
|
M16×1.5 |
2.4 |
17.3 |
16.0 |
34.5 |
31.9 |
26 |
18.3 |
17.2 |
15.3 |
8.9 |
24.00 |
23.67 |
0.96 |
40.09 |
|
M20×1.5 |
3 |
21.6 |
20.0 |
42.8 |
39.9 |
32.95 |
22.4 |
20.3 |
18.7 |
10.7 |
30.00 |
29.16 |
1.2 |
71.11 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
公差产品等级 |
表面处理 |
|||||||||
|
钢 |
6H |
6 |
1型 |
D≤16mm：A级 D＞16mm：B级 |
氧化 |
|||||||||
|
8 |
D≤16mm 2型 |
|||||||||||||
|
D＞16mm 1型 |
||||||||||||||
|
10 |
2型 |
|||||||||||||
|
注：1．尽可能不采用括号内的规格。 2．r适用于棱角和六角面。 |
||||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB/T 193、GB/T 9145 |
|
|
机械性能 |
等级 |
8mm≤D≤16mm：6、8、10（QT） 16mm＜D≤20mm：6（QT）、8（QT）、10（QT） |
|
标准 |
GB/T 3098.2、GB/T 3098.9 |
|
|
公差 |
产品等级 |
D≤16mm：A级; D>16mm：B级 |
|
标准 |
GB/T 3103.1 |
|
|
表面缺陷 |
GB/T 5779.2 |
|
|
表面处理 |
不经处理； 电镀技术要求按GB/T 5267. 1； 非电解锌片涂层技术要求按GB/T 5267. 2； 如需其他技术要求或表面处理，应由供需协议 |
|
|
验收及包装 |
GB/T 90.1、GB/T 90.2 |
|
|
— |
QT——淬火并回火 |
|
