1型非金属嵌件六角锁紧螺母(GB/T 889.1—2015)
1型非金属嵌件六角锁紧螺母(GB/T 889.1—2015)
GB/T 889.1尼龙锁紧螺母，比普通螺母多了个尼龙圈，这个尼龙圈能紧紧卡住螺栓，就算机器震得厉害，螺母也不容易松掉。和全金属防松螺母比，它适合中低温，不磨螺栓螺纹， 和带法兰盘的螺母比，它个头小、性价比高、易安装。适合汽车关键连接部位、电机装配场景。
|

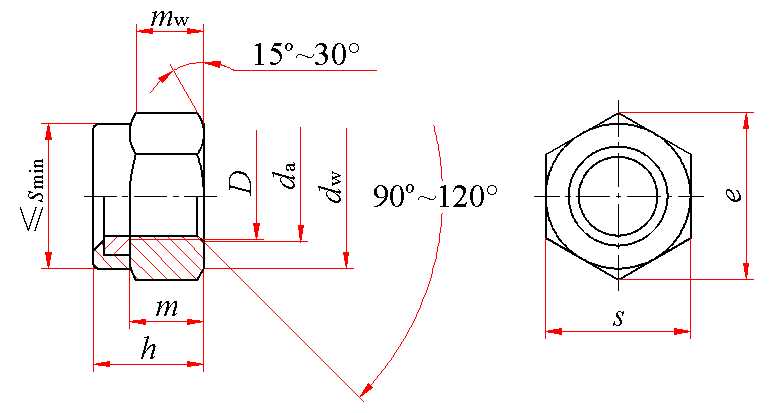

1型非金属嵌件六角锁紧螺母(GB/T 889.1—2015)mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||
|
A级用于D≤16mm；B级用于D＞16mm的螺母。 |
||||||||||||
|
标记示例： 螺纹规格D＝M12、性能等级为8级、表面镀锌钝化、产品等级为A级的1型非金属嵌件六角锁紧螺母的标记： 螺母 GB/T 889.1 M12 |
||||||||||||
|
螺纹规格 D |
螺距 P |
da |
dw min |
e min |
h |
m min |
mw min |
s |
千件重(钢制) |
|||
|
max |
min |
max |
min |
max |
min |
|||||||
|
M3 |
0.5 |
3.45 |
3.00 |
4.57 |
6.01 |
4.5 |
4.02 |
2.15 |
1.72 |
5.50 |
5.32 |
0.42 |
|
M4 |
0.7 |
4.6 |
4.0 |
5.88 |
7.66 |
6.00 |
5.52 |
2.9 |
2.32 |
7.00 |
6.78 |
0.91 |
|
M5 |
0.8 |
5.75 |
5.00 |
6.88 |
8.79 |
6.80 |
6.22 |
4.4 |
3.52 |
8.00 |
7.78 |
1.43 |
|
M6 |
1 |
6.75 |
6.00 |
8.88 |
11.05 |
8.00 |
7.42 |
4.9 |
3.92 |
10.00 |
9.78 |
2.72 |
|
M8 |
1.25 |
8.75 |
8.00 |
11.63 |
14.38 |
9.50 |
8.92 |
6.44 |
5.15 |
13.00 |
12.73 |
5.63 |
|
M10 |
1.5 |
10.8 |
10.0 |
14.63 |
17.77 |
11.9 |
11.2 |
8.04 |
6.43 |
16.00 |
15.73 |
10.64 |
|
M12 |
1.75 |
13 |
12 |
16.63 |
20.03 |
14.9 |
14.2 |
10.37 |
8.3 |
18.00 |
17.73 |
16.34 |
|
(M14) |
2 |
15.1 |
14.0 |
19.64 |
23.36 |
17.0 |
15.9 |
12.1 |
9.68 |
21.00 |
20.67 |
25.24 |
|
M16 |
2 |
17.3 |
16.0 |
22.49 |
26.75 |
19.1 |
17.8 |
14.1 |
11.28 |
24.00 |
23.67 |
37.26 |
|
M20 |
2.5 |
21.6 |
20.0 |
27.7 |
32.95 |
22.8 |
20.7 |
16.9 |
13.52 |
30.00 |
29.16 |
65.66 |
|
M24 |
3 |
25.9 |
24.0 |
33.25 |
39.55 |
27.1 |
25.0 |
20.2 |
16.16 |
36 |
35 |
113.6 |
|
M30 |
3.5 |
32.4 |
30.0 |
42.75 |
50.85 |
32.6 |
30.1 |
24.3 |
19.44 |
46 |
45 |
231.3 |
|
M36 |
4 |
38.9 |
36.0 |
51.11 |
60.79 |
38.9 |
36.4 |
29.4 |
23.52 |
55.0 |
53.8 |
396.7 |
|
注：尽可能不采用括号内的规格。 |
||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
螺母体 |
钢 |
|
嵌件 |
推荐采用尼龙66 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB/T 193、GB/T 9145 |
|
|
机械性能 |
等级 |
M5≤d≤M16：5、8、10（QT） M16＜d≤M36：5、8（QT）、10（QT） d＜M5：按协议 |
|
标准 |
GB/T 3098.2、GB/T 3098.9 |
|
|
公差 |
产品等级 |
d≤16mm: A级; d>16mm: B级 |
|
标准 |
GB/T 3103.1 |
|
|
表面处理 |
不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2； 如需其他技术要求或表面处理，应由供需协议 |
|
|
表面缺陷 |
GB/T 5779.2 |
|
|
验收及包装 |
GB/T 90.1 、GB/T 90.2 |
|
|
— |
QT——淬火并回火 |
|
