2型全金属六角锁紧螺母 9级(GB/T 6186—2000)
2型全金属六角锁紧螺母 9级(GB/T 6186—2000)
|

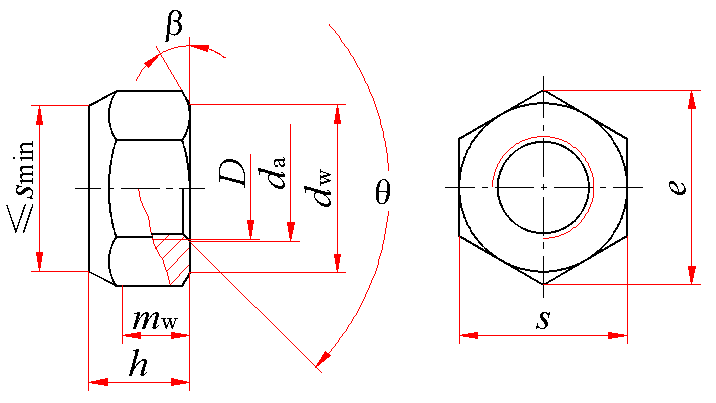

2型全金属六角锁紧螺母 9级(GB/T6186—2000)mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
β＝15°～30°；θ＝90°～120° |
|||||||||||
|
标记示例： 螺纹规格D＝M12、性能等级为9级、表面氧化、产品等级为A级的2型全金属六角锁紧螺母的标记： 螺母 GB/T 6186 M12 |
|||||||||||
|
螺纹规格 D |
螺距 P |
da |
dw min |
e min |
h |
mw min |
s |
千件重(钢制) |
|||
|
max |
min |
max |
min |
max |
min |
||||||
|
M5 |
0.8 |
5.75 |
5.00 |
6.88 |
8.79 |
5.3 |
4.8 |
3.84 |
8.00 |
7.78 |
1.30 |
|
M6 |
1 |
6.75 |
6.00 |
8.88 |
11.05 |
6.7 |
5.4 |
4.32 |
10.00 |
9.78 |
2.41 |
|
M8 |
1.25 |
8.75 |
8.00 |
11.63 |
14.38 |
8.00 |
7.14 |
5.71 |
13.00 |
12.73 |
5.25 |
|
M10 |
1.5 |
10.8 |
10.0 |
14.63 |
17.77 |
10.50 |
8.94 |
7.15 |
16.00 |
15.73 |
9.90 |
|
M12 |
1.75 |
13 |
12 |
16.63 |
20.03 |
13.30 |
11.57 |
9.26 |
18.00 |
17.73 |
15.25 |
|
(M14) |
2 |
15.1 |
14.0 |
19.64 |
23.36 |
15.4 |
13.4 |
10.7 |
21.00 |
20.67 |
23.94 |
|
M16 |
2 |
17.3 |
16.0 |
22.49 |
26.75 |
17.9 |
15.7 |
12.6 |
24.00 |
23.67 |
36.42 |
|
M20 |
2.5 |
21.6 |
20.0 |
27.7 |
32.95 |
21.8 |
19.0 |
15.2 |
30.00 |
29.16 |
65.62 |
|
M24 |
3 |
25.9 |
24.0 |
33.25 |
39.55 |
26.4 |
22.6 |
18.1 |
36 |
35 |
112.6 |
|
M30 |
3.5 |
32.4 |
30.0 |
42.75 |
50.85 |
31.8 |
27.3 |
21.8 |
46 |
45 |
230.3 |
|
M36 |
4 |
38.9 |
36.0 |
51.11 |
60.79 |
38.5 |
33.1 |
26.5 |
55.0 |
53.8 |
396.1 |
|
注：尽可能不采用括号内的规格。 |
|||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB 196-81、GB 197-81 |
|
|
机械性能 |
等级 |
9 |
|
标准 |
GB 3098.2-82 |
|
|
力矩和其他要求 |
由双方协议 |
|
|
公差 |
产品等级 |
A用于d≤16mm; B用于d>16mm |
|
标准 |
GB 3103.1-82 |
|
|
表面处理 |
① 不经表面处理 ② 镀锌钝化 GB 5267-85 ③ 氧化 |
|
|
表面缺陷 |
GB 5779.2-86 |
|
|
验收及包装 |
GB 90-85 |
|
