2型全金属六角锁紧螺母(GB/T 6185.1—2016)
2型全金属六角锁紧螺母(GB/T 6185.1—2016)
|

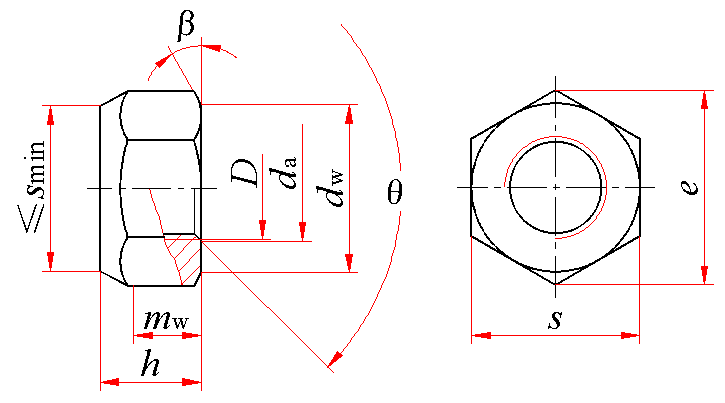

2型全金属六角锁紧螺母(GB/T 6185.1—2016)mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
β＝15°～30°；θ＝90°～120° |
|||||||||||
|
标记示例： 螺纹规格D＝M12、性能等级为8级、表面氧化、产品等级为A级的2型全金属六角锁紧螺母的标记： 螺母 GB/T 6185.1 M12 |
|||||||||||
|
螺纹规格 |
da |
dw min |
e min |
h |
mw min |
s |
千件重(钢制) |
||||
|
D |
螺距P |
max |
min |
max |
min |
max |
min |
||||
|
M5 |
0.8 |
5.75 |
5.00 |
6.88 |
8.79 |
5.1 |
4.8 |
3.52 |
8.00 |
7.78 |
1.32 |
|
M6 |
1 |
6.75 |
6.00 |
8.88 |
11.05 |
6.0 |
5.4 |
3.92 |
10.00 |
9.78 |
2.42 |
|
M8 |
1.25 |
8.75 |
8.00 |
11.63 |
14.38 |
8.00 |
7.14 |
5.15 |
13.00 |
12.73 |
5.25 |
|
M10 |
1.5 |
10.8 |
10.0 |
14.63 |
17.77 |
10.00 |
8.94 |
6.43 |
16.00 |
15.73 |
9.89 |
|
M12 |
1.75 |
13 |
12 |
16.63 |
20.03 |
12.00 |
11.57 |
8.3 |
18.00 |
17.73 |
15.29 |
|
(M14) |
2 |
15.1 |
14.0 |
19.64 |
23.36 |
14.1 |
13.4 |
9.68 |
21.00 |
20.67 |
24.17 |
|
M16 |
2 |
17.3 |
16.0 |
22.49 |
26.75 |
16.4 |
15.7 |
11.28 |
24.00 |
23.67 |
36.56 |
|
M20 |
2.5 |
21.6 |
20.0 |
27.7 |
32.95 |
20.3 |
19.0 |
13.52 |
30.00 |
29.16 |
65.54 |
|
M24 |
3 |
25.9 |
24.0 |
33.25 |
39.55 |
23.9 |
22.6 |
16.16 |
36 |
35 |
112.8 |
|
M30 |
3.5 |
32.4 |
30.0 |
42.75 |
50.85 |
30.0 |
27.3 |
19.44 |
46 |
45 |
229.7 |
|
M36 |
4 |
38.9 |
36.0 |
51.11 |
60.79 |
36.0 |
33.1 |
23.52 |
55.0 |
53.8 |
394.2 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品等级 |
表面处理 |
千件重(钢制) |
|||||
|
钢 |
6H |
5 |
8 |
10 |
12 |
D≤16mm：A级 D＞16mm：B级 |
氧化 |
||||
|
1型 |
D≤16mm 1型 |
16mm＜D≤36mm 2型 |
1型 |
2型 |
|||||||
|
注：尽可能不采用括号内的规格。 |
|||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
钢 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB/T 193、GB/T 9145 |
|
|
机械性能 |
等级 |
5、8、10（QT）、12（QT） |
|
标准 |
GB/T 3098.2、GB/T 3098.9 |
|
|
公差 |
产品等级 |
d≤16mm：A级; d>16mm：B级 |
|
标准 |
GB/T 3103.1 |
|
|
表面缺陷 |
GB/T 5779.2 |
|
|
表面处理 |
不经处理； 电镀技术要求按GB/T 5267. 1； 非电解锌片涂层技术要求按GB/T 5267. 2； 热浸镀锌层技术要求按GB/T 5267.3； 如需其他技术要求或表面处理，应由供需协议 |
|
|
验收及包装 |
GB/T 90.1、GB/T 90.2 |
|
|
— |
QT——淬火并回火 |
|
