2型非金属嵌件六角锁紧螺母(GB/T 6182—2016)
2型非金属嵌件六角锁紧螺母(GB/T 6182—2016)
|
2型非金属嵌件六角锁紧螺母(GB/T 6182—2016)mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||
|

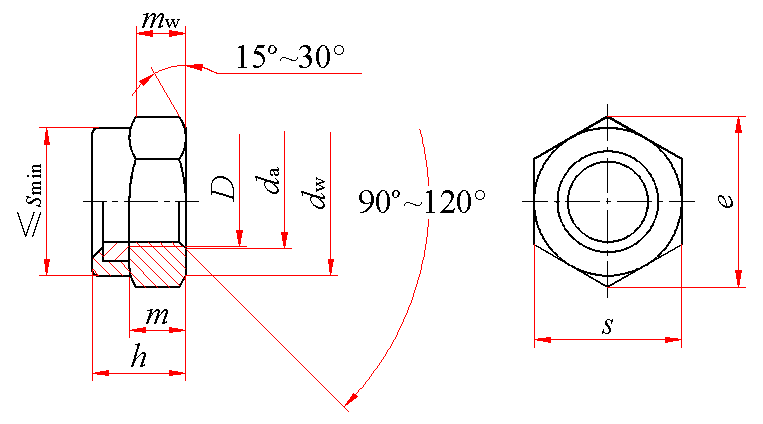

标记示例： 螺纹规格D＝M12、性能等级为9级、表面氧化、产品等级为A级的2型非金属嵌件六角锁紧螺母的标记： 螺母 GB/T 6182 M12 |
||||||||||||
|
螺纹规格 |
da |
dw min |
e min |
h |
m min |
mw min |
s |
千件重(钢制) |
||||
|
D |
螺距P |
max |
min |
max |
min |
max |
min |
|||||
|
M5 |
0.8 |
5.75 |
5.00 |
6.88 |
8.79 |
7.20 |
6.62 |
4.8 |
3.52 |
8.00 |
7.78 |
1.54 |
|
M6 |
1 |
6.75 |
6.00 |
8.88 |
11.05 |
8.50 |
7.92 |
5.4 |
3.92 |
10.00 |
9.78 |
2.94 |
|
M8 |
1.25 |
8.75 |
8.00 |
11.63 |
14.38 |
10.2 |
9.5 |
7.14 |
5.15 |
13.00 |
12.73 |
6.10 |
|
M10 |
1.5 |
10.8 |
10.0 |
14.63 |
17.77 |
12.8 |
12.1 |
8.94 |
6.43 |
16.00 |
15.73 |
11.64 |
|
M12 |
1.75 |
13 |
12 |
16.63 |
20.03 |
16.1 |
15.4 |
11.57 |
8.3 |
18.00 |
17.73 |
17.92 |
|
(M14) |
2 |
15.1 |
14.0 |
19.64 |
23.36 |
18.3 |
17.0 |
13.4 |
9.68 |
21.00 |
20.67 |
27.37 |
|
M16 |
2 |
17.3 |
16.0 |
22.49 |
26.75 |
20.7 |
19.4 |
15.7 |
11.28 |
24.00 |
23.67 |
40.96 |
|
M20 |
2.5 |
21.6 |
20.0 |
27.7 |
32.95 |
25.1 |
23.0 |
19 |
13.52 |
30.00 |
29.16 |
73.17 |
|
M24 |
3 |
25.9 |
24.0 |
33.25 |
39.55 |
29.5 |
27.4 |
22.6 |
16.16 |
36 |
35 |
125.5 |
|
M30 |
3.5 |
32.4 |
30.0 |
42.75 |
50.85 |
35.6 |
33.1 |
27.3 |
19.44 |
46 |
45 |
256.6 |
|
M36 |
4 |
38.9 |
36.0 |
51.11 |
60.79 |
42.6 |
40.1 |
33.1 |
23.52 |
55.0 |
53.8 |
441.0 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品公差等级 |
表面处理 |
千件重(钢制) |
||||||
|
螺母体 |
嵌件 |
6H |
9、12 |
D≤16 mm：A级 D＞16 mm：B级 |
氧化 |
|||||||
|
钢 |
尼龙66 |
|||||||||||
|
注：尽可能不采用括号内的规格。 |
||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
螺母体 |
钢 |
|
嵌件 |
推荐采用尼龙66 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB/T 193、GB/T 9145 |
|
|
机械性能 |
等级 |
10（QT）、12（QT） |
|
标准 |
GB/T 3098.2、GB/T 3098.9 |
|
|
公差 |
产品等级 |
D≤16 mm：A级; D>16 mm：B级 |
|
标准 |
GB/T 3103.1 |
|
|
表面处理 |
不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 如需其他技术要求或表面处理，应由供需协议 |
|
|
表面缺陷 |
GB/T 5779.2 |
|
|
验收及包装 |
GB/T 90.1 、GB/T 90.2 |
|
|
— |
QT——淬火并回火 |
|
