2型全金属六角锁紧螺母 细牙(GB/T 6185.2—2016)
2型全金属六角锁紧螺母 细牙(GB/T 6185.2—2016)
|

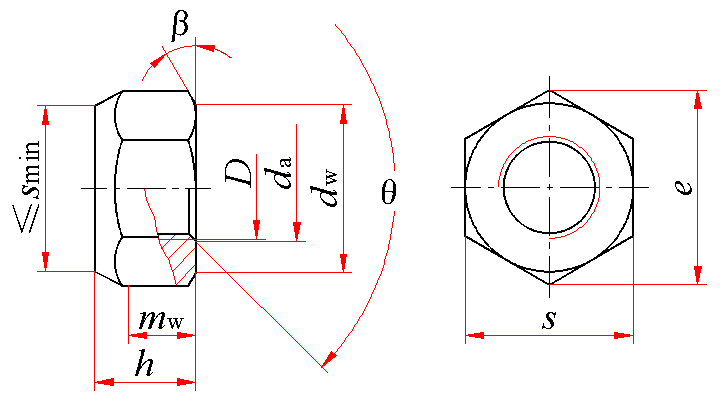

2型全金属六角锁紧螺母 细牙(GB/T 6185.2—2016) mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
β＝15°～30°；θ＝90°～120° |
|||||||||
|
标记示例： 螺纹规格D＝M12×1.5、细牙螺纹、性能等级为8级、表面氧化、产品等级为A级的2型全金属六角锁紧螺母的标记： 螺母 GB/T 6185.2 M12×1.5 |
|||||||||
|
螺纹规格 D×P |
da |
dw min |
e min |
h |
mw min |
s |
|||
|
max |
min |
max |
min |
max |
min |
||||
|
M8×1 |
8.75 |
8.00 |
11.63 |
14.38 |
8.00 |
7.14 |
5.15 |
13.00 |
12.73 |
|
M10×1 M10×1.25 |
10.8 |
10.0 |
14.63 |
17.77 |
10.00 |
8.94 |
6.43 |
16.00 |
15.73 |
|
M12×1.25 M12×1.5 |
13 |
12 |
16.63 |
20.03 |
12.00 |
11.57 |
8.3 |
18.00 |
17.73 |
|
(M14×1.5) |
15.1 |
14.0 |
19.64 |
23.36 |
14.1 |
13.4 |
9.68 |
21.00 |
20.67 |
|
M16×1.5 |
17.3 |
16.0 |
22.49 |
26.75 |
16.4 |
15.7 |
11.28 |
24.00 |
23.67 |
|
M20×1.5 |
21.6 |
20.0 |
27.7 |
32.95 |
20.3 |
19.0 |
13.52 |
30.00 |
29.16 |
|
M24×2 |
25.9 |
24.0 |
33.25 |
39.55 |
23.9 |
22.6 |
16.16 |
36 |
35 |
|
M30×2 |
32.4 |
30.0 |
42.75 |
50.85 |
30.0 |
27.3 |
19.44 |
46 |
45 |
|
M36×3 |
38.9 |
36.0 |
51.11 |
60.79 |
36.0 |
33.1 |
23.52 |
55.0 |
53.8 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品等级 |
表面处理 |
||||
|
钢 |
6H |
8 |
10 |
12 |
D≤16mm：A级 D＞16mm：B级 |
氧化 |
|||
|
D≤16mm 2型 |
D＞16mm 1型 |
2型 |
D≤16mm 2型 |
||||||
|
注：尽可能不采用括号内的规格。 |
|||||||||
|
质量 kg |
|||||||||
|
螺纹规格 |
M8×1 |
M10×1 M10×1.25 |
M12×1.25 M12×1.5 |
M14×1.5 |
M16×1.5 |
M20×1.5 |
M24×2 |
M30×2 |
M36×3 |
|
每1000件钢制品的质量≈ |
5.16 |
9.59 |
14.83 |
23.55 |
35.72 |
63.01 |
109.2 |
221.5 |
386.3 |
