非金属嵌件六角锁紧薄螺母(GB/T 6172.2—2016)
非金属嵌件六角锁紧薄螺母(GB/T 6172.2—2016)
|

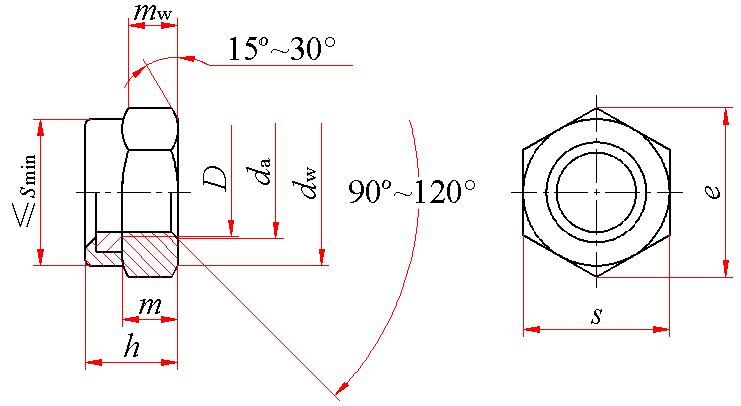

非金属嵌件六角锁紧薄螺母(GB/T 6172.2—2016)mm |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||
|
标记示例： 螺纹规格D＝M12、性能等级为04级、不经表面处理、产品等级为A级的非金属嵌件六角锁紧薄螺母的标记： 螺母 GB/T 6172.2 M12 |
|||||||||||||
|
螺纹规格 D |
螺距 P |
da |
dw min |
e min |
h |
m min |
mw min |
s |
千件重(钢制) |
||||
|
max |
min |
max |
min |
max |
min |
||||||||
|
M3 |
0.5 |
3.45 |
3.00 |
4.6 |
6.01 |
3.90 |
3.42 |
1.55 |
1.24 |
5.50 |
5.32 |
0.23 |
|
|
M4 |
0.7 |
4.6 |
4.0 |
5.9 |
7.66 |
5.00 |
4.52 |
1.95 |
1.56 |
7.00 |
6.78 |
0.46 |
|
|
M5 |
0.8 |
5.75 |
5.00 |
6.9 |
8.79 |
5.00 |
4.52 |
2.45 |
1.96 |
8.00 |
7.78 |
0.69 |
|
|
M6 |
1 |
6.75 |
6.00 |
8.9 |
11.05 |
6.00 |
5.52 |
2.9 |
2.32 |
10.00 |
9.78 |
1.36 |
|
|
M8 |
1.25 |
8.75 |
8.00 |
11.6 |
14.38 |
6.76 |
6.18 |
3.7 |
2.96 |
13.00 |
12.73 |
2.82 |
|
|
M10 |
1.5 |
10.8 |
10.0 |
14.6 |
17.77 |
8.56 |
7.98 |
4.7 |
3.76 |
16.00 |
15.73 |
5.41 |
|
|
M12 |
1.75 |
13 |
12 |
16.6 |
20.03 |
10.23 |
9.53 |
5.7 |
4.56 |
18.00 |
17.73 |
7.81 |
|
|
(M14) |
2 |
15.1 |
14.0 |
19.6 |
23.35 |
11.32 |
10.22 |
6.42 |
5.14 |
21.00 |
20.67 |
11.86 |
|
|
M16 |
2 |
17.3 |
16.0 |
22.5 |
26.75 |
12.42 |
11.32 |
7.42 |
5.94 |
24.00 |
23.67 |
17.72 |
|
|
M20 |
2.5 |
21.6 |
20.0 |
27.7 |
32.95 |
14.9 |
13.1 |
9.1 |
7.28 |
30.00 |
29.16 |
32.27 |
|
|
M24 |
3 |
25.9 |
24.0 |
33.2 |
39.55 |
17.8 |
16.0 |
10.9 |
8.72 |
36 |
35 |
55.80 |
|
|
M30 |
3.5 |
32.4 |
30.0 |
42.8 |
50.85 |
22.2 |
20.1 |
13.9 |
11.12 |
46 |
45 |
120.5 |
|
|
M36 |
4 |
38.9 |
36.0 |
51.1 |
60.79 |
25.5 |
23.4 |
16.9 |
13.52 |
55.0 |
53.8 |
206.8 |
|
|
注： 尽可能不采用括号内的规格。 |
|||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
螺母体 |
钢 |
|
嵌件 |
推荐采用尼龙66 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB/T 193、GB/T 9145 |
|
|
机械性能 |
等级 |
M5≤D≤M36：04、05（QT） D＜M5：按协议 |
|
标准 |
GB/T 3098.2，GB/T 3098.9 |
|
|
公差 |
产品等级 |
D≤16mm: A； D>16mm: B |
|
标准 |
GB/T 3103.1 |
|
|
表面处理 |
不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2； 如需其他技术要求或表面处理，应由供需协议 |
|
|
表面缺陷 |
GB/T 5779.2 |
|
|
验收及包装 |
GB/T 90.1 、GB/T 90.2 |
|
|
— |
QT——淬火并回火 |
|
