非金属嵌件六角法兰面锁紧螺母 细牙(GB/T 6183.2—2016)
非金属嵌件六角法兰面锁紧螺母 细牙(GB/T 6183.2—2016)
|

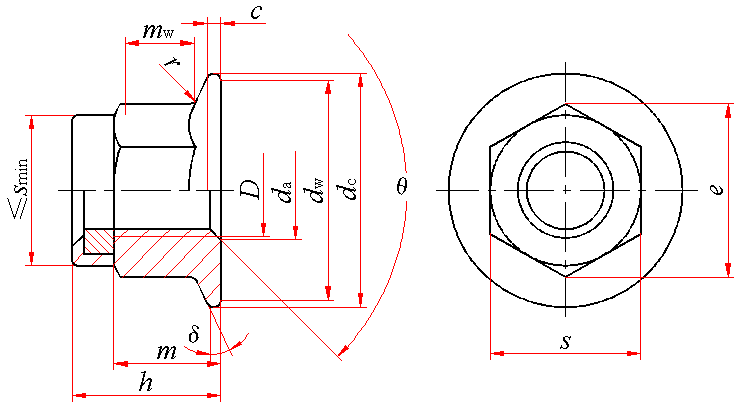

非金属嵌件六角法兰面锁紧螺母 细牙(GB/T 6183.2—2016)mm |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||
|
θ＝90°～120°；δ＝15°～25° |
||||||||||||||
|
标记示例: 螺纹规格D＝M12×1.5、细牙螺纹、性能等级为8级、表面氧化、产品等级为A级的非金属嵌件六角法兰面锁紧螺母的标记: 螺母 GB/T 6183.2 M12×1.5 |
||||||||||||||
|
螺纹规格 D×P |
c min |
da |
dc max |
dw min |
e min |
h |
m min |
mw min |
s |
r |
千件重(钢制) |
|||
|
max |
min |
max |
min |
max |
min |
max |
||||||||
|
M8×1 |
1.2 |
8.75 |
8.00 |
17.9 |
15.8 |
14.38 |
11.1 |
10.4 |
7.64 |
4.6 |
13.00 |
12.73 |
0.48 |
6.88 |
|
M10×1 (M10×1.25) |
1.5 |
10.8 |
10.0 |
21.8 |
19.6 |
16.64 |
13.5 |
12.8 |
9.64 |
5.6 |
15.00 |
14.73 |
0.6 |
10.8 |
|
M12×1.5 (M12×1.25） |
1.8 |
13 |
12 |
26 |
23.8 |
20.03 |
16.1 |
15.4 |
11.57 |
6.8 |
18.00 |
17.73 |
0.72 |
18.82 |
|
(M14×1.5) |
2.1 |
15.1 |
14.0 |
29.9 |
27.6 |
23.36 |
18.2 |
16.9 |
13.3 |
7.7 |
21.00 |
20.67 |
0.88 |
28.53 |
|
M16×1.5 |
2.4 |
17.3 |
16.0 |
34.5 |
31.9 |
26.75 |
20.3 |
19.0 |
15.3 |
8.9 |
24.00 |
23.67 |
0.96 |
42.3 |
|
M20×1.5 |
3 |
21.6 |
20.0 |
42.8 |
39.9 |
32.95 |
24.8 |
22.7 |
18.7 |
10.7 |
30.00 |
29.16 |
1.2 |
75.6 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品等级 |
表面处理 |
|||||||||
|
螺母体 |
嵌件 |
6H |
6 |
8 |
10 |
D≤16mm：A级 D＞16mm：B级 |
氧化 |
|||||||
|
钢 |
尼龙66 |
1型 |
D≤16mm 2型 |
D＞16mm 1型 |
2型 |
|||||||||
|
注：1．尽可能不采用括号内的规格。 2．r适用于棱角和六角面。 |
||||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
||
|---|---|---|
|
材料 |
螺母体 |
钢 |
|
嵌件 |
推荐尼龙66 |
|
|
通用技术条件 |
GB/T 16938 |
|
|
螺纹 |
公差 |
6H |
|
标准 |
GB/T 193、GB/T 9145 |
|
|
机械性能 |
等级 |
8 mm≤d≤16 mm：6、8、10（QT） 16 mm＜d≤20 mm：6（QT）、8（QT）、10（QT） |
|
标准 |
GB/T 3098.2、GB/T 3098.9 |
|
|
公差 |
产品等级 |
d≤16 mm: A级; d>16 mm: B级 |
|
标准 |
GB/T 3103.1 |
|
|
表面缺陷 |
GB/T 5779.2 |
|
|
表面处理 |
不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 如需其他技术要求或表面处理，应由供需协议 |
|
|
验收及包装 |
GB/T 90.1 、GB/T 90.2 |
|
|
— |
QT——淬火并回火 |
|
